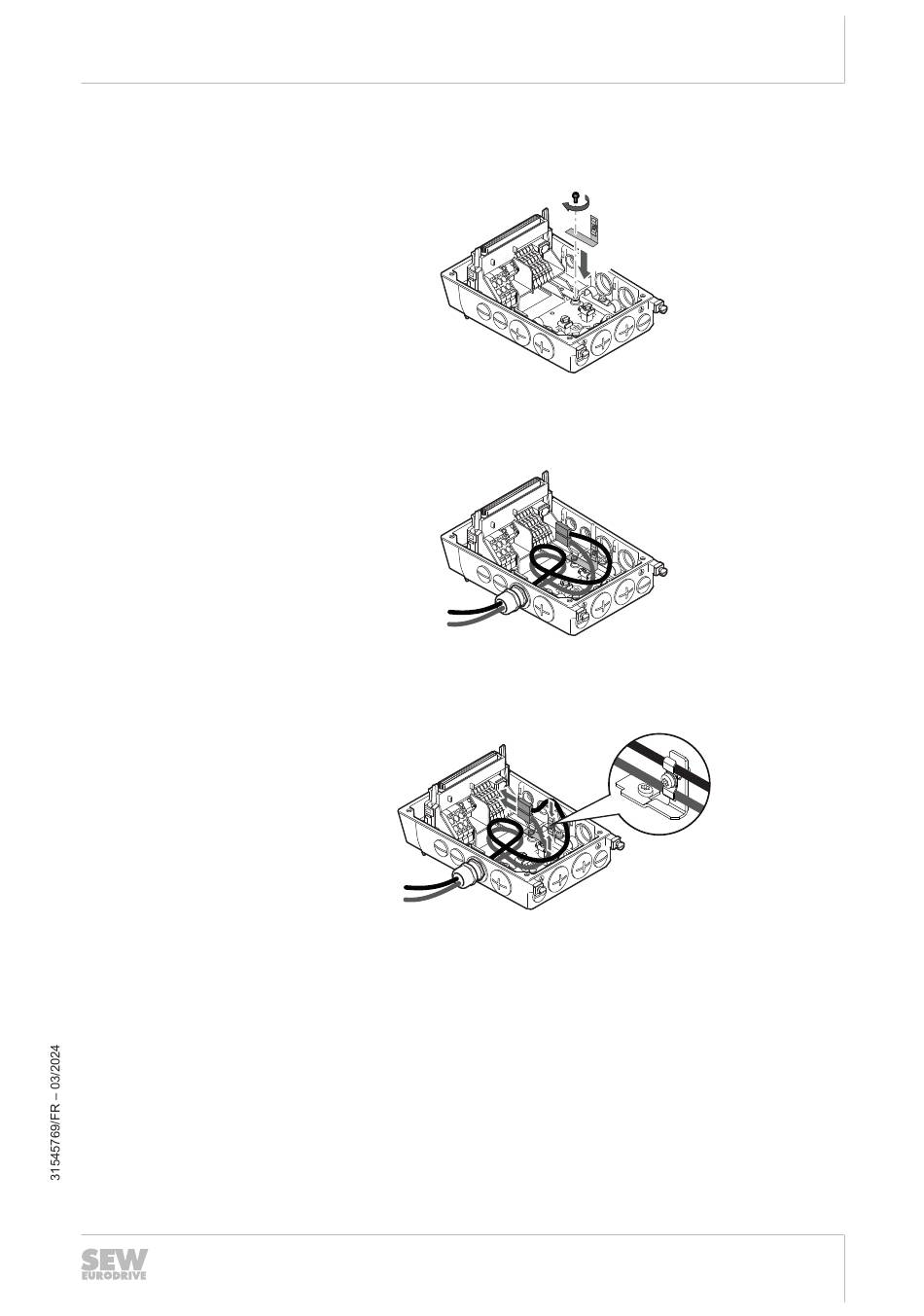

2. Monter l'étrier de fixation joint à l'aide de la vis retirée auparavant, selon les indica-
3. Insérer les câbles Ethernet dans l'embase de raccordement de manière à pouvoir
4. Fixer les câbles Ethernet dans l'étrier de fixation selon les indications du schéma
L'étrier de fixation sert uniquement de fixation mécanique. Le câble Ethernet est donc
fixé sur l'étrier de fixation par la gaine.
Informations de
commande
tions du schéma suivant (couple de serrage 2 Nm).
fixer les câbles avec l'étrier de fixation.
suivant.
Installation électrique
Cheminement et blindage des câbles
b
a
Manuel produit – MOVIMOT
9
49200173323
49200181003
49200189067
327
®
flexible DSI
