9.8.4
Installation avec liaison hybride PSC
Remarques concernant le cheminement et le blindage des câbles – Cheminement préconisé
Tenir compte des remarques suivantes pour le passage et le blindage des câbles.
•
•
•
•
Fixation des câbles Ethernet dans l'embase de raccordement (X42 / X43)
Garantir une décharge de traction/pression des câbles Ethernet après le raccorde-
ment.
Montage

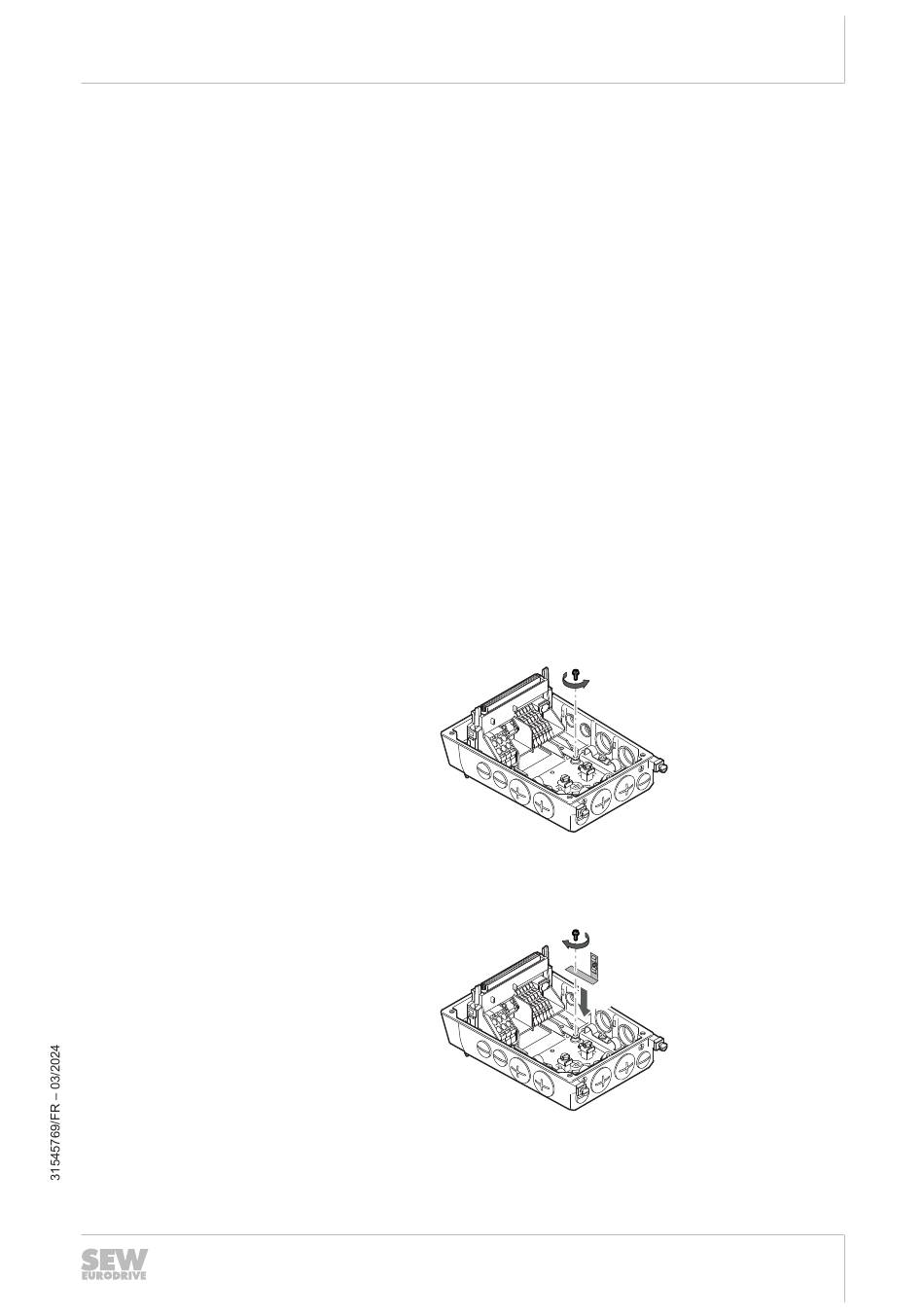

Monter les étriers de fixation joints comme suit.
1. Retirer la vis selon le schéma suivant.
2. Monter l'étrier de fixation joint à l'aide de la vis retirée auparavant, selon les indica-
Choix des câbles
– Pour le choix des câbles de raccordement, tenir compte des recommandations
du manuel produit > chapitre "Caractéristiques techniques" > "Câbles de
raccordement".
– Il est possible d'utiliser des câbles non blindés pour le raccordement réseau.
Blindage des câbles
– Raccorder les blindages des câbles à l'aide de presse-étoupes CEM dispo-
nibles en option, voir le chapitre "Presse-étoupes CEM".
Résistance de freinage externe
– Tenir compte également des remarques du chapitre "Affectation des bornes".
Tenir compte, lors de la pose des câbles, des rayons de courbure admissibles
pour les câbles.
tions du schéma suivant (couple de serrage 2 Nm).
Installation électrique
Cheminement et blindage des câbles
b
a
Manuel produit – MOVIMOT
9
49199180427
49200173323
341
®
flexible DSI
