Déclassement en fonction de l'altitude d'implantation

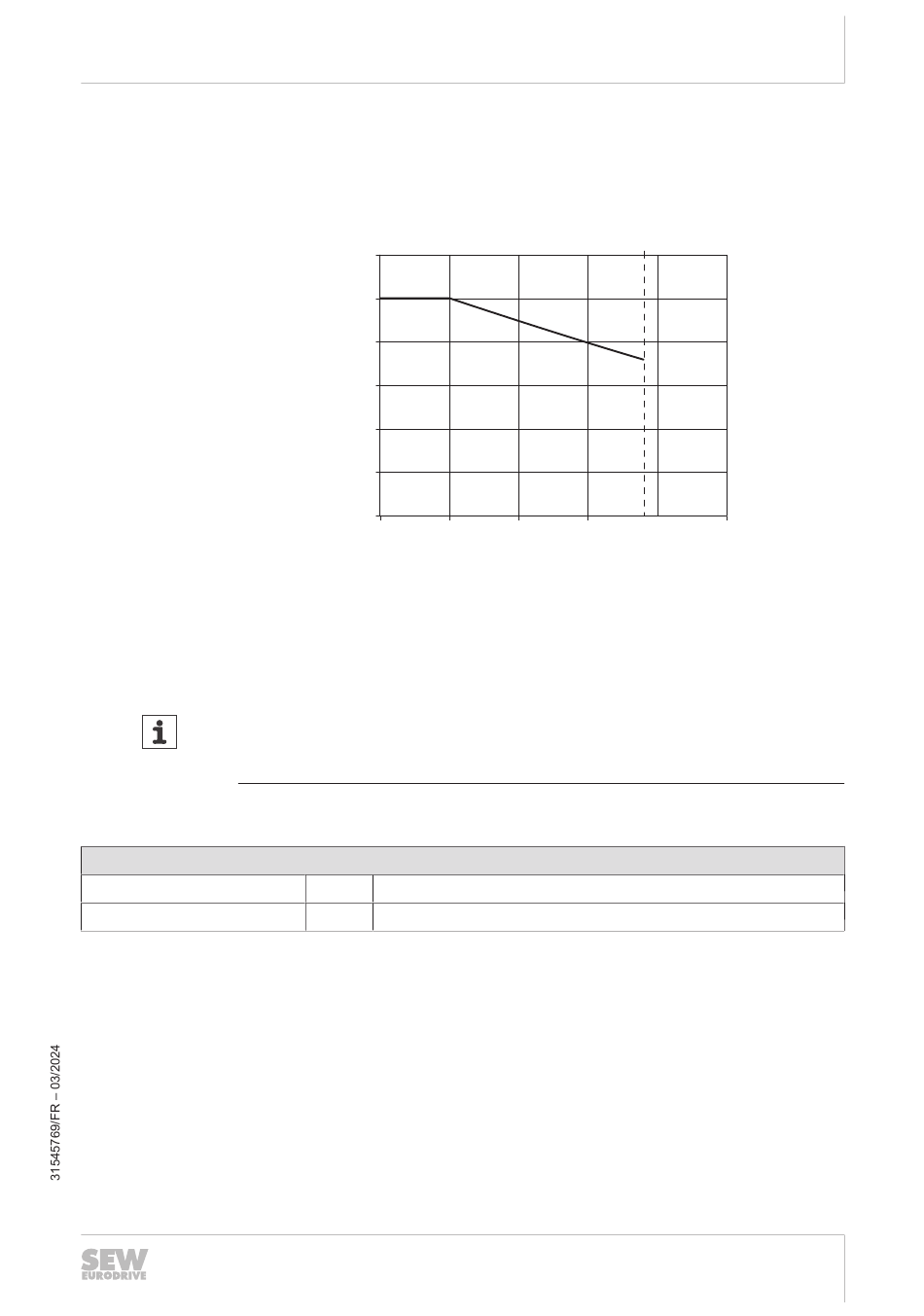

Le diagramme suivant montre de quel facteur f
bleau 12) le couple thermique moteur doit être réduit en fonction de l'altitude d'implan-
tation h.
Pour cela, tenir compte des remarques du chapitre "Déclassement en fonction de la
température ambiante" (→ 2 36).
Remarques
REMARQUE
Le déclassement est basé sur des valeurs de fonctionnement typiques avec une ten-
sion d'alimentation de 24 V (alimentation des capteurs, tension d'entrée de l'entrée
STO).
4.4.4
Capacité de charge en courant des bornes
Capacité de charge en courant des bornes
Bornes d'alimentation
Borne de pilotage
Caractéristiques techniques du MOVIMOT® flexible
f
1.2
AH
1.0
0.8
0.6
0.4
0.2
0
0
1000 m
X1
24 A (courant max. distribué en guirlande)
X9
10 A (courant max. distribué en guirlande)
Caractéristiques techniques
(selon IEC 60034-1:2017, ta-
AH
3800 m
2000 m
3000 m
4000 m
Manuel produit – MOVIMOT
4
5000 m
h
25852074635
37
®
flexible DSI
