Installation électrique
9
Installation électrique – Sécurité fonctionnelle

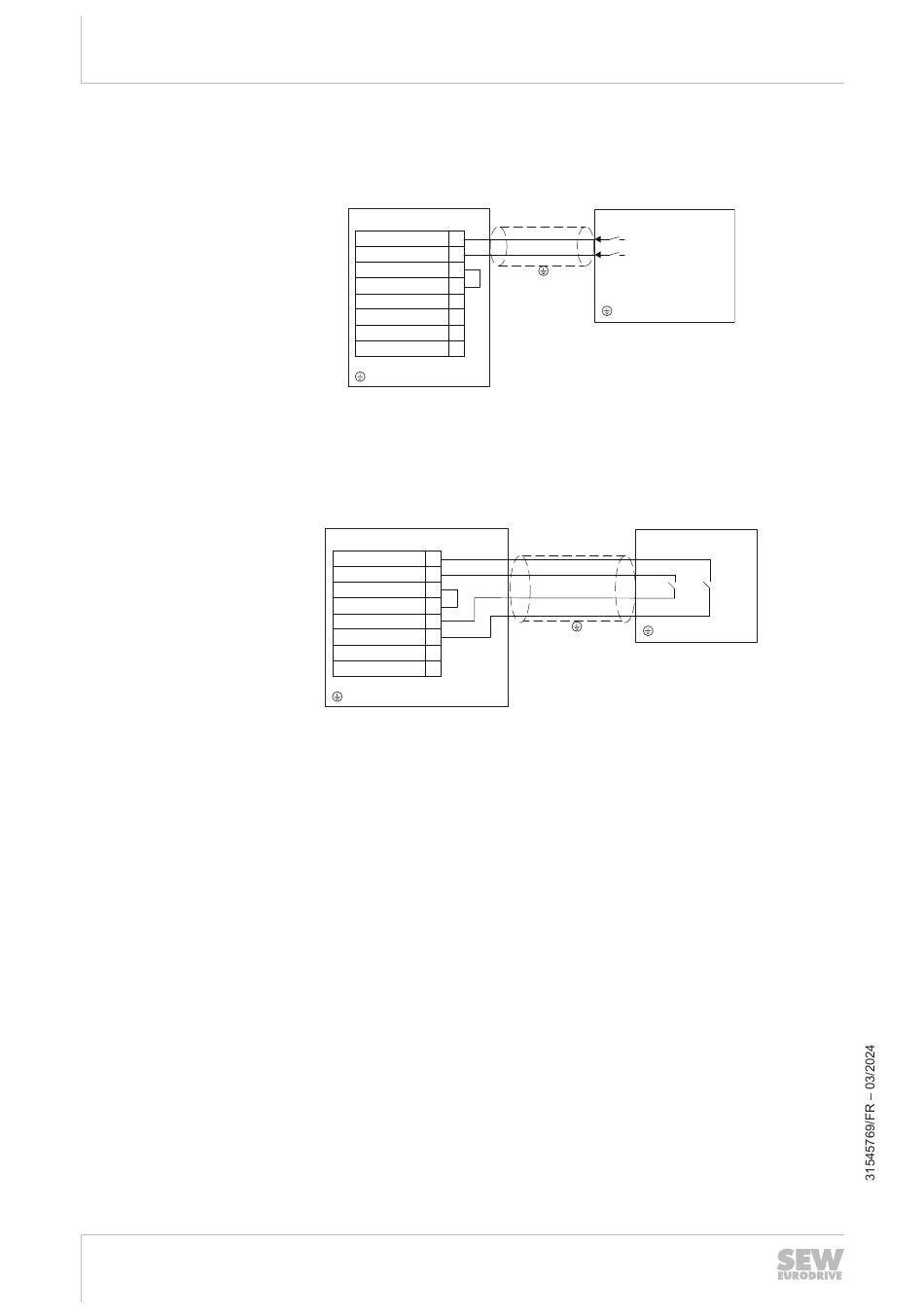

Deux pôles à commutation des pôles positif et négatif
Exemple 1
Exemple 2
314
Manuel produit – MOVIMOT
[1]
X9
F_STO_P1
F_STO_M
F_STO_P2
F_STO_P1
0V24_OUT
24 V_OUT
F_STO_M
F_STO_P2
[1] Unité d'entraînement
[2] Dispositif de sécurité externe
[1]
X9
F_STO_P1
F_STO_M
F_STO_P2
F_STO_P1
0V24_OUT
24 V_OUT
F_STO_M
F_STO_P2
[1] Unité d'entraînement
[2] Dispositif de sécurité externe
Tenir compte des remarques suivantes.
•
Les tensions d'alimentation 0V24_OUT et 24V_OUT ne doivent pas être utilisées
pour alimenter le dispositif de sécurité externe.
•
Cette variante de branchement (exemple 2) n'est admissible que si le câble entre
l'unité d'entraînement et le dispositif de sécurité externe permet d'exclure un
défaut. Selon EN ISO 13849-2, l'exclusion d'un défaut entre deux conducteurs
d'un câble n'est possible que si le câble est posé en fixe et protégé contre les dé-
tériorations extérieures, p. ex. par pose dans une goulotte de câbles ou un tube ar-
mé.
®
flexible DSI
1
11
21
2
3
4
12
22
1
11
21
2
3
4
12
22
[2]
F-DO_P
F-DO_M
9007222818872587
[2]
K2
K1
34106433163
