Installation électrique
9
Raccordement PC
Raccordement sur X42 ou X43 (mini-connecteur E/S dans le boîtier de raccordement)
Exécution MMF1.
Exécution MMF3.
480
Manuel produit – MOVIMOT
(possible uniquement avec exécutions avec couvercle électronique DSI.1..)

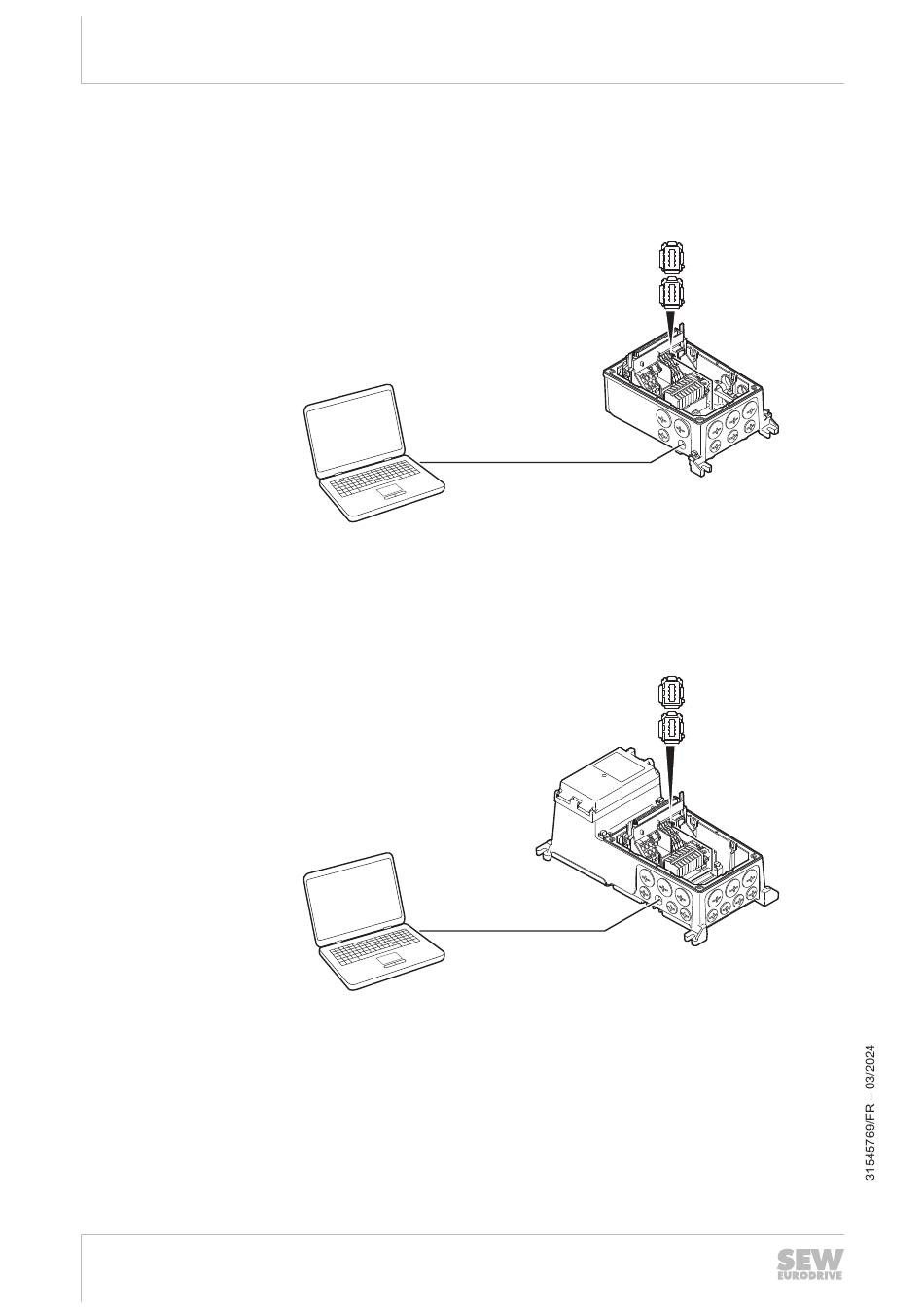

L'illustration suivante montre le raccordement du PC sur l'appareil.
[1]
Câble de liaison Ethernet RJ45/mini-connecteur E/S
(possible uniquement avec exécutions avec couvercle électronique DSI.1..)
L'illustration suivante montre le raccordement du PC sur l'appareil.
[1]
Câble de liaison Ethernet RJ45/mini-connecteur E/S
®
flexible DSI
Ethernet
[1]
Ethernet
[1]
X42
X43
25824405899
X42
X43
25832167051
