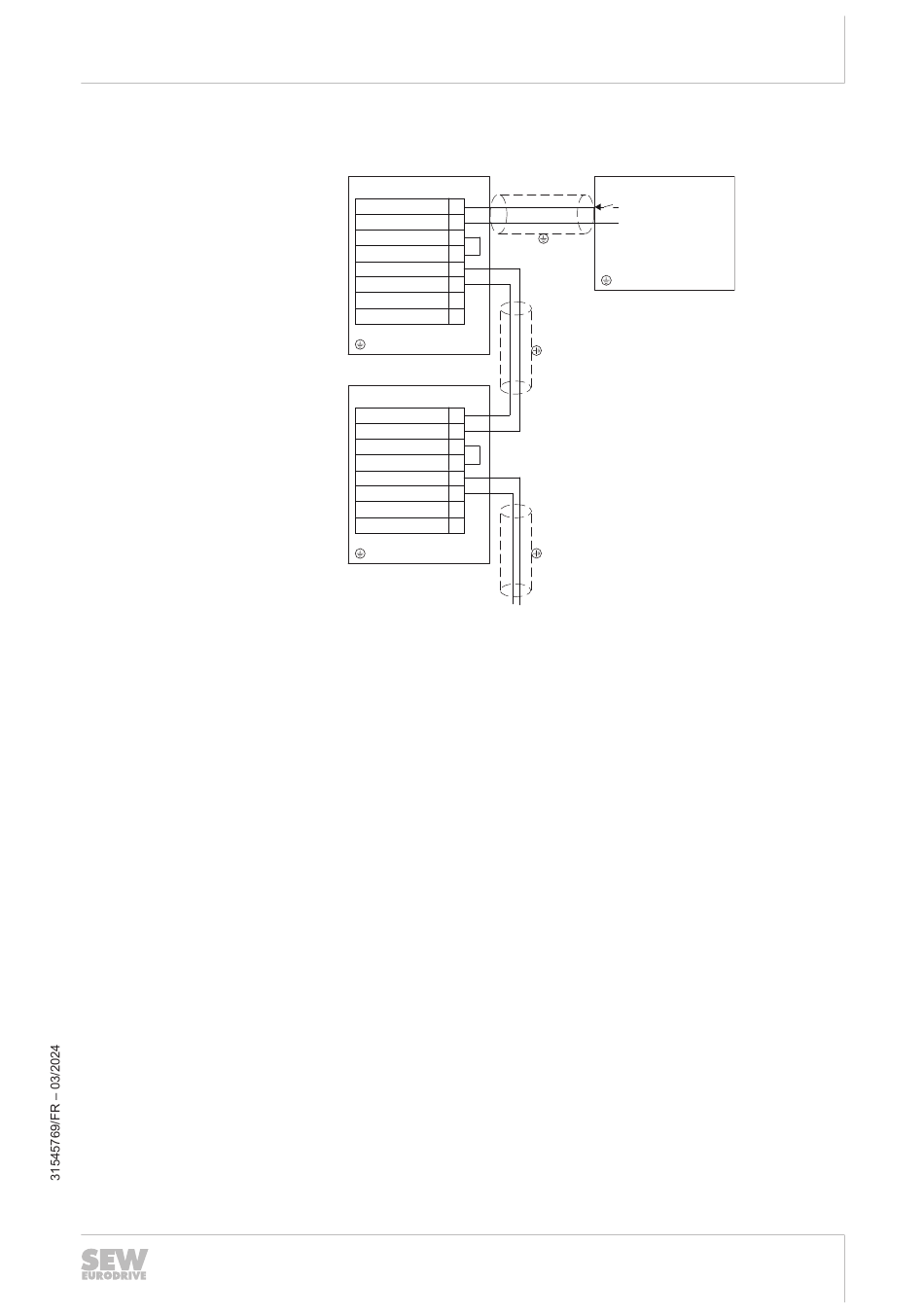

Coupure simultanée STO 1 pôle, à commutation du pôle positif
[1] Unité d'entraînement
[2] Système de pilotage de sécurité externe
Installation électrique – Sécurité fonctionnelle
[1]
X9
F_STO_P1
1
F_STO_M
11
F_STO_P2
21
F_STO_P1
2
F_STO_M
12
F_STO_P2
22
0V24_OUT
3
24 V_OUT
4
[1]
X9
F_STO_P1
1
F_STO_M
11
F_STO_P2
21
F_STO_P1
2
F_STO_M
12
F_STO_P2
22
0V24_OUT
3
24 V_OUT
4
Installation électrique
[2]
F-DO_P
GND
Manuel produit – MOVIMOT
9
25229445003
319
®
flexible DSI
