4. NOMENCLATURE

DESCRIPTION DE L'INSTRUMENT

4.1.

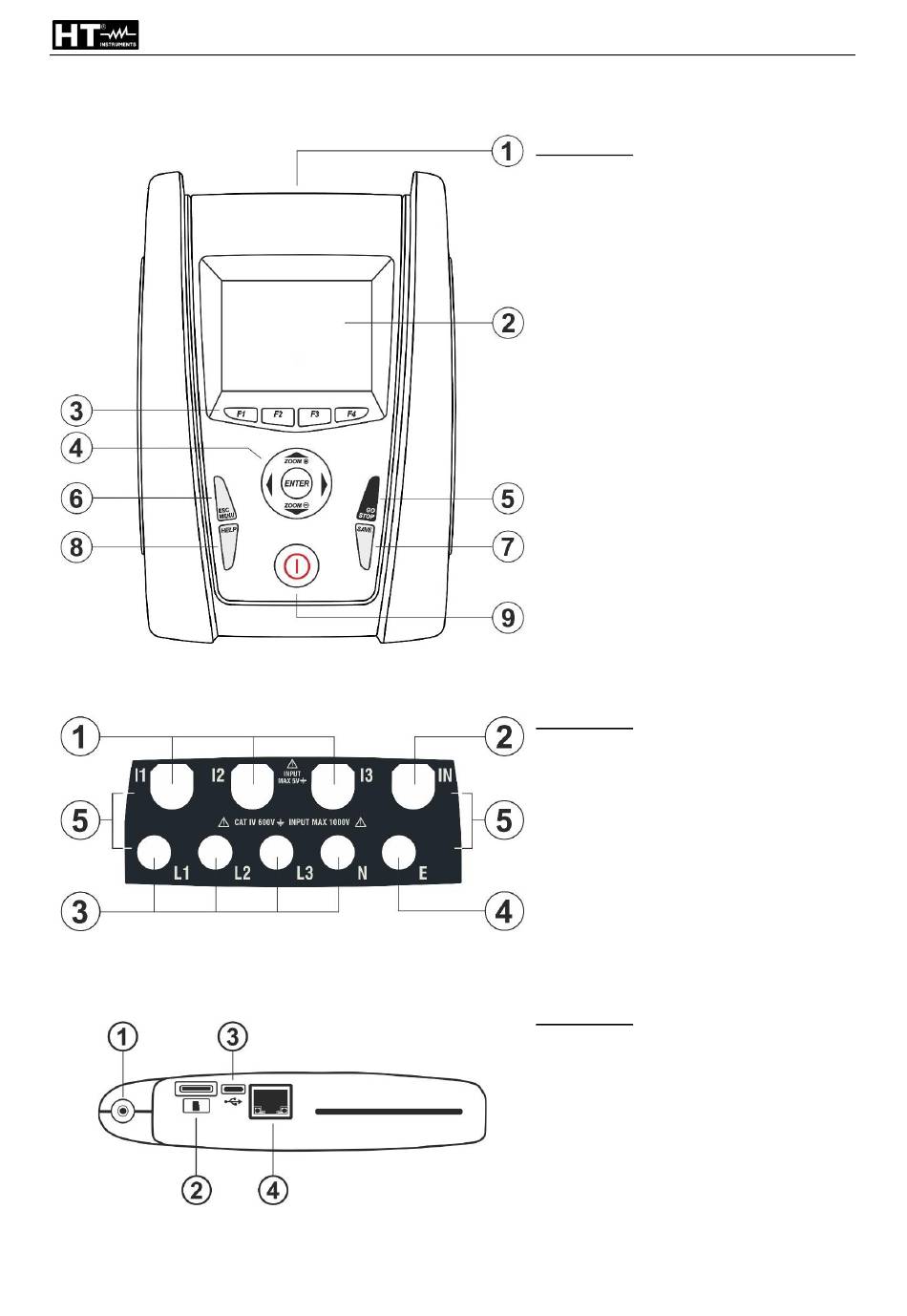

Fig. 1: Description de la partie frontale de l'instrument
Fig. 2: Description des bornes d'entrée de l'instrument
Fig. 3: Description des connecteurs latéraux de l'instrument
LÉGENDE :
1. Entrées pour tensions et courants
2. Écran TFT « tactile »
3. Touches de fonction F1, F2, F3, F4
4. Touches fléchées ,, , et
ENTER
5. Touche GO/STOP
6. Touche ESC/MENU
7. Touche SAVE
8. Touche HELP
9. Touche ON/OFF
LÉGENDE :
1. Entrées I1, I2, I3 pour connexion
courants sur les phases L1, L2, L3
2. Entrée IN pour connexion courant
sur conducteur neutre N
3. Entrées pour connexion tensions
sur les phases L1, L2, L3, N
4. Entrée E pour connexion tension
sur la borne PE
5. Références
étiquette couleurs entrées
LÉGENDE :
1. Entrée pour connexion alimentation
externe
2. Port d'entrée pour insertion de carte
mémoire externe
3.
Sortie USB-C pour connexion au PC
4. Entrée RJ45 pour connexion de
l'instrument
Ethernet
FR - 8
PQA924
pour application
au réseau LAN
