ANNEXE – NOTES THEORIQUES
10.

10.1. ANOMALIES DE TENSION

L'instrument définit comme anomalie de tension un événement dans lequel la valeur TRMS,
calculée sur un cycle mis à jour chaque demi-cycle, d'une ou plusieurs tensions dépasse le
seuil supérieur ou inférieur fixé. Ces limites restent inchangées pendant toute la durée de
l'enregistrement. En général, les anomalies de tension (creux, pics ou interruptions) sont
considérées comme terminées lorsque toutes les tensions en cours d'examen sont à
nouveau comprises dans les seuils programmés avec ajout d'une valeur en pourcentage
d'hystérésis, comme indiqué dans la Fig. 87 ci-dessous

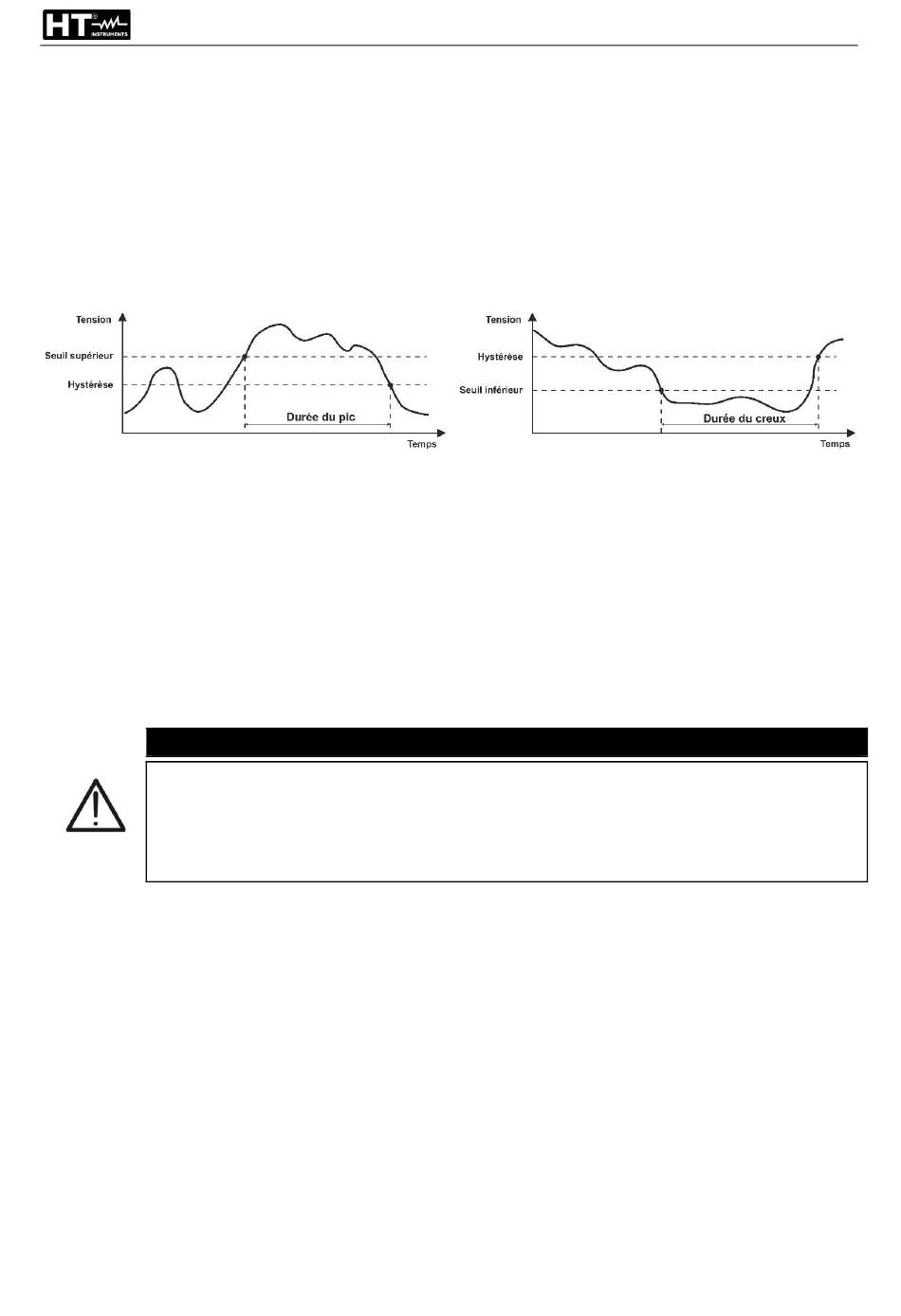

Fig. 87: Références dans la détection des anomalies de tension
La valeur de la tension de référence doit être réglée comme suit :
Tension nominale Phase-Neutre → systèmes Monophasés et Triphasés 4-fils
Tension nominale Phase-Phase → systèmes Triphasés 3-fils.
Exemple1 : Système triphasé 3-fils.
Vréf = 400 V, LIM+= 10 %, LIM-=10 %
Lim Sup= 400 x (1+10/100) = 440 V
Lim Inf = 400 x (1-10/100) = 360 V
• L'affichage des données enregistrées concernant les anomalies de tension
n'est possible qu'au moyen du logiciel HTAgorà
• La détection et la sauvegarde des anomalies de tension, en tant
qu'événements indépendants, NE SUIVENT PAS les périodes d'intégration
définies sur l'instrument
• Le numéro correspondant à la phase au cours de laquelle l'anomalie s'est produite.
• La « direction » de l'anomalie : « Up », « Down » ou « Break » identifient respectivement
les pics, les creux ou les interruptions de tension
• La date et l'heure de début de l'événement
• La durée de l'événement
• La valeur minimale (ou maximale) de la tension pendant le phénomène
• Le graphique des 10 cycles (à 50 Hz) / 12 cycles (à 60 Hz) pendant lesquels un
événement s'est ouvert
• Le graphique des 10 cycles (à 50 Hz) / 12 cycles (à 60 Hz) pendant lesquels l'événement
a pris fin
Exemple2 : Système triphasé 4-fils.
Vréf = 230 V, LIM+= 10 %, LIM-=10 %
Lim Sup= 230 x (1+10/100) = 253 V
Lim Inf = 230 x (1-10/100) = 207 V
ATTENTION
FR - 72
PQA924
