2. DESCRIPTION GENERALE

2.1.

INTRODUCTION

L'instrument PQA924 a été conçu pour effectuer, de la manière la plus rapide et la plus
simple, des études sur la qualité de l'énergie électrique conformément aux prescriptions de
la norme IEC/EN61000-4-30, grâce à son interface utilisateur à écran tactile, à ses fonctions
avancées d'auto-configuration et à un logiciel intuitif pour l'analyse des résultats et la
génération de rapports d'impression. PQA924 est également extrêmement précis (Classe
S), ce qui est fondamental pour les enquêtes avancées sur la qualité de l'énergie électrique.

FONCTIONNEMENT DE L'INSTRUMENT

2.2.
PQA924 est capable de capturer tout événement critique lié à la qualité de l'énergie
électrique : transitoires de tension rapides, harmoniques et interharmoniques de tension
et de courant, harmoniques de puissance, chutes de tension, analyse du Flicker, c'est-à-
dire tous les paramètres possibles qui permettent de caractériser le système électrique
examiné. L'instrument peut notamment enregistrer jusqu'à 3180 canaux, événements de
tension-courant, tous simultanément :
➢ Jusqu'à 386 canaux parmi les paramètres réseau (130 catégories : fréquence, tensions,
courants, puissances, etc.)
➢ Jusqu'à 2225 valeurs d'harmoniques (amplitudes et phases des harmoniques de tension
et de courant jusqu'au 63
ordre, THD%, facteurs k)
➢ Jusqu'à 536 valeurs d'interharmoniques (groupes d'interharmoniques jusqu'au 63
pour tensions et courants, THD%)
➢ Jusqu'à 24 canaux pour les données sur l'énergie (énergies active et réactive)
➢ Jusqu'à 6 canaux pour les données sur le Flicker (tensions Pst, Plt)
➢ Événements associés à des chutes de tension, des variations de tension et des
interruptions de tension
➢ Événements associés à des transitoires de tension rapides (max Tension 8 kV, durée
minimale 1 µs)
➢ Événements associés au courant d'enclenchement (Inrush)
2.3. ÉCRAN D'ACCUEIL

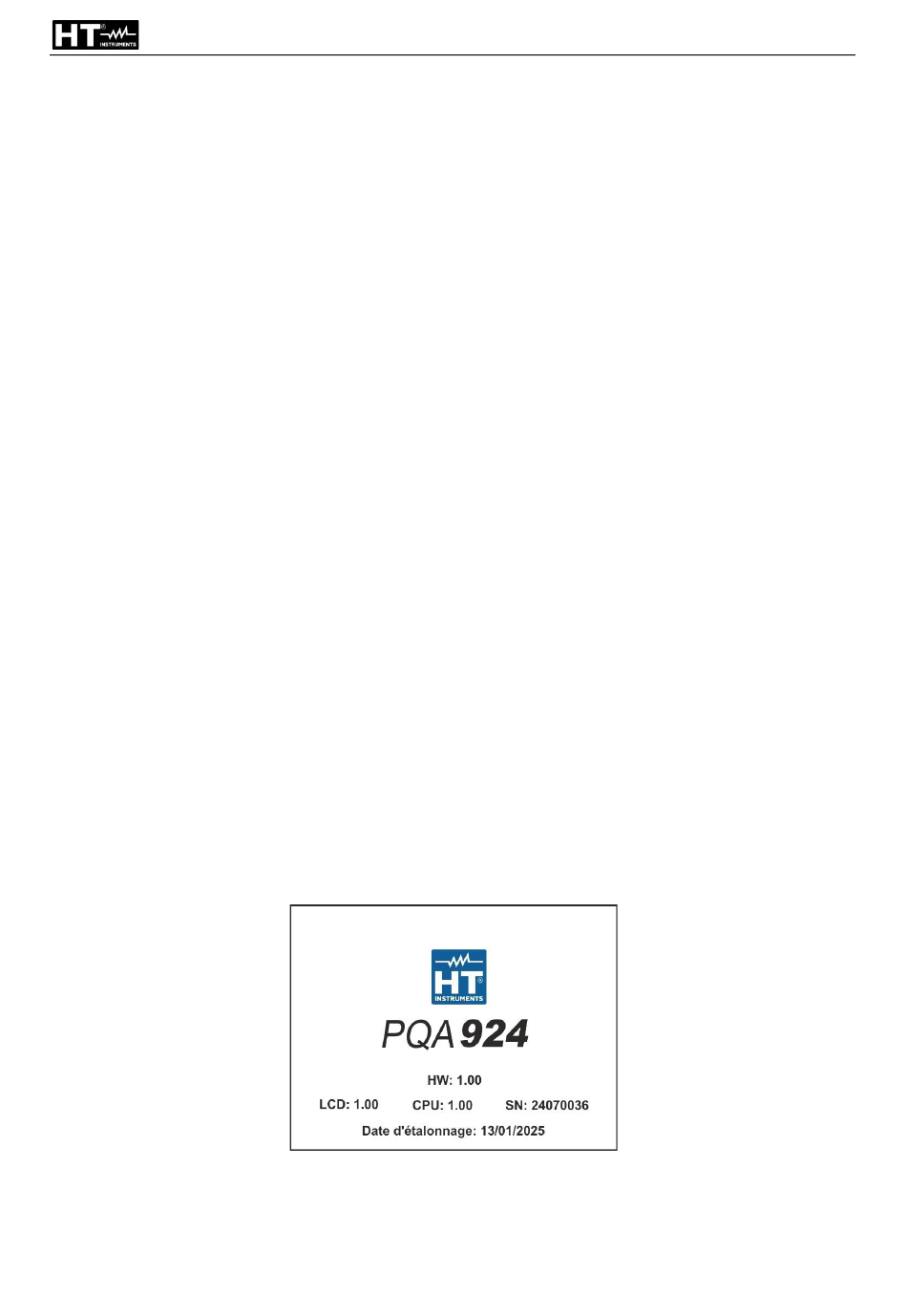

Lorsque l'on allume l'instrument à l'aide de la touche ON/OFF, l'écran ci-dessous s'affiche
pendant quelques secondes d'initialisation :
Cela contient (en plus du modèle et du fabricant de l'instrument) :
• Le numéro de série de l'instrument (SN).
• Les versions Firmware et Hardware de l'instrument (LCD, CPU, HW).
• La date du dernier étalonnage effectué (Date d'étalonnage :).
e
ordre, amplitude des harmoniques de puissance jusqu'au 63
FR - 6
PQA924
e
e
ordre
