Valeurs Limites Pour Les Harmoniques De Tension - Ht Instruments Pqa924 Manuel D'utilisation

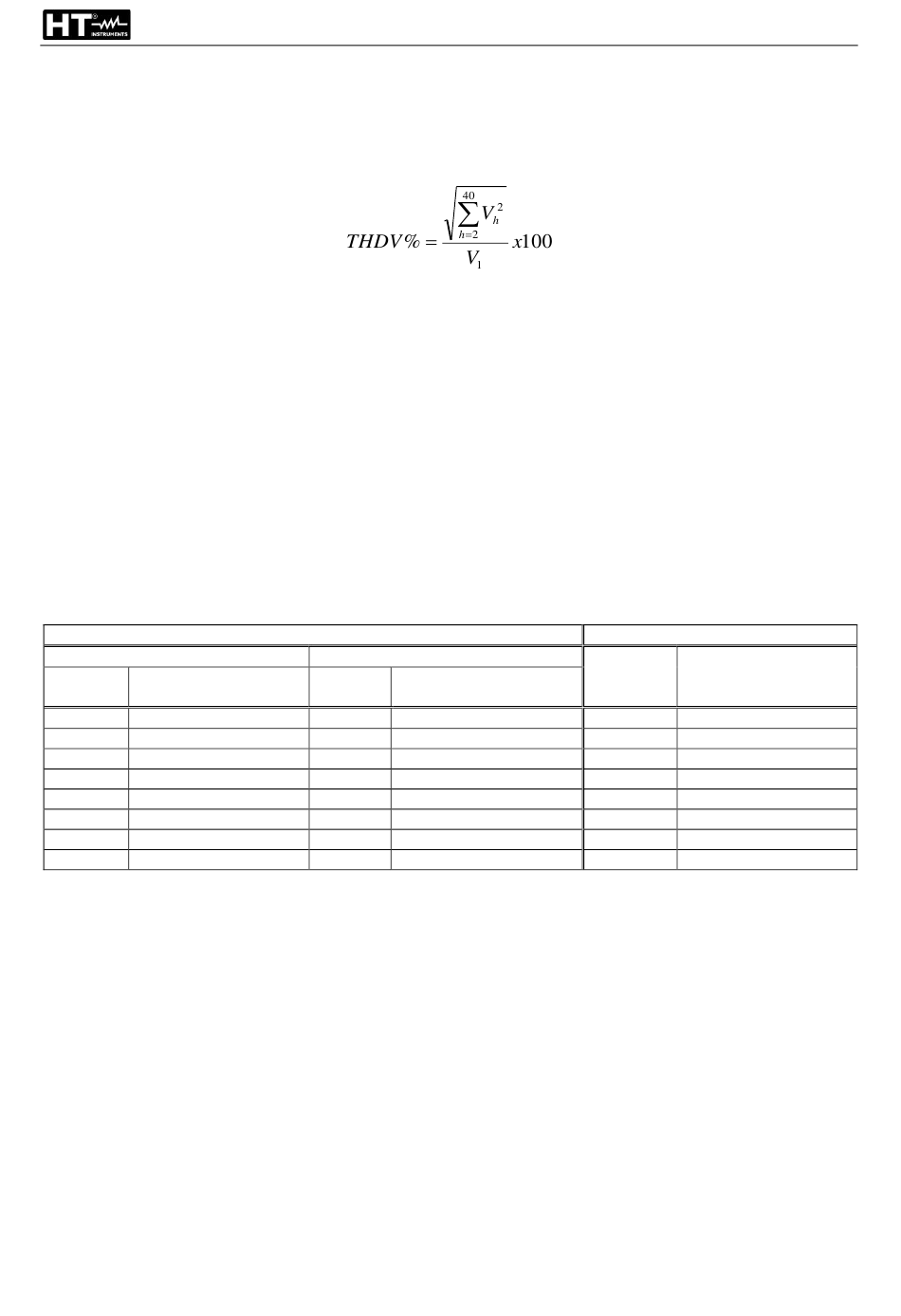

Les normes EN50160 et IEC/EN61000-4-30 Classe S, suggèrent de tronquer la somme
dans l'expression (1) au 40
d'harmoniques est le paramètre Distorsion Harmonique Totale (Total Harmonic Distortion -
THD% valeur en pourcentage) définie comme :
Cet indice tient compte de la présence de toutes les harmoniques et est d'autant plus élevé
que la forme d'onde de tension ou de courant est déformée.

10.2.2. Valeurs limites pour les harmoniques de tension

La norme EN50160 fixe les limites des amplitudes maximales des tensions
harmoniques que le fournisseur peut introduire dans le réseau. Dans des conditions
normales de fonctionnement, pendant toute période d'une semaine, 95 % des valeurs
efficaces de chaque tension harmonique, dont on a fait la moyenne sur 10 minutes, doivent
être inférieures ou égales aux valeurs indiquées dans le (*)
référant au fondamental U1
REMARQUE : aucune valeur n'est indiquée pour les harmoniques d'ordre supérieur à 25 car elles ont des amplitudes très
faibles et imprévisibles en raison de phénomènes de résonance.
Tableau 3 ci-dessous. La distorsion harmonique globale (THD) de la tension d'alimentation
(y compris tous les harmoniques jusqu'au 40
HARMONIQUES IMPAIRS (*)
Pas multiple de 3
Amplitude maximale
Ordre h
relatif Uh
5 6.0%
7 5.0%
11 3.5%
13 3.0%
17 2.0%
19 1.5%
23 1.5%
25 1.5%
(*) Valeurs indiquées en pourcentage se référant au fondamental U1
REMARQUE : aucune valeur n'est indiquée pour les harmoniques d'ordre supérieur à 25 car elles ont des amplitudes très
faibles et imprévisibles en raison de phénomènes de résonance.
Tableau 3: Valeurs de référence harmoniques de tension selon la norme EN50160
Ces limites, théoriquement applicables uniquement aux organismes fournisseurs
d'électricité, fournissent toutefois une série de valeurs de référence dans lesquelles les
harmoniques mis en réseau par les utilisateurs peuvent également être contenus.
e
ordre. Un indice fondamental pour détecter la présence
e
ordre) doit être inférieure ou égale à 8%.
Multiple de 3
Amplitude maximale
Ordre h
Relatif Uh
3 5.0%
9 1.5%
15 1.0%
21 0.75%
FR - 74
Valeurs indiquées en pourcentage se
HARMONIQUES PAIRS (*)
Amplitude maximale
Ordre h
Relatif Uh
2 2.0%
4 1.0%
6..24 0.5%
PQA924
