5. Les paramètres suivants sont affichés :
➢ |V1N|, |V2N|, |V3N| → Valeurs d'amplitude en modules des tensions fondamentales
V1N, V2N, V3N et VNPE
➢ V1N - V2N → déphasage entre le phaseur de V1N et celui de V2N
➢ V2N - V3N → déphasage entre le phaseur de V2N et celui de V3N
➢ V3N - V1N → déphasage entre le phaseur de V3N et celui de V1N
➢ u2% → rapport composante séquence inverse et directe dissymétrie tensions
➢ u0 % → rapport composante séquence homopolaire et directe dissymétrie tensions

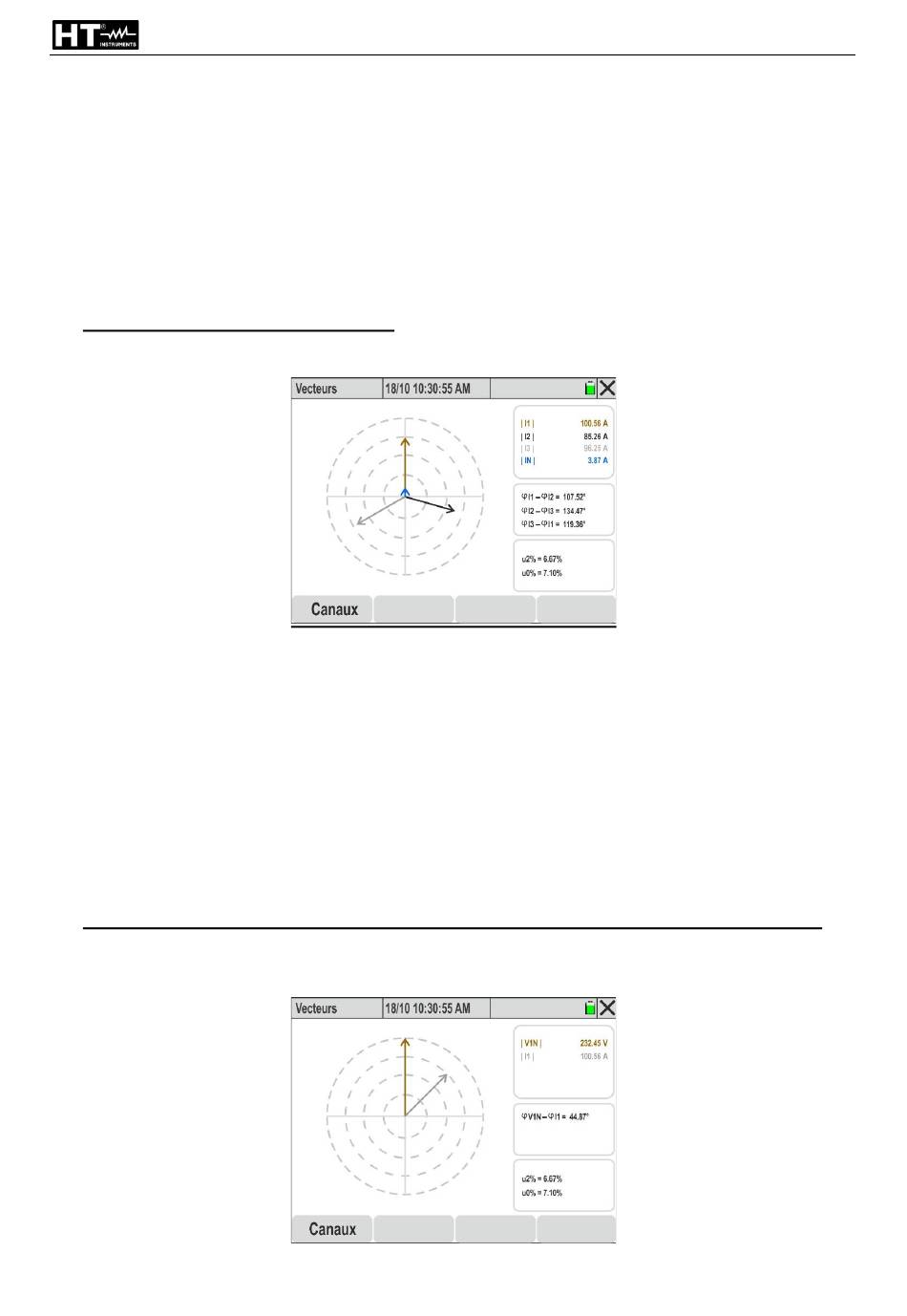

6. Avec la sélection des 4 courants, le diagramme vectoriel indiquant les phaseurs des
courants I1, I2, I3 avec les déphasages réciproques est illustré à la figure suivante :
7. Les paramètres suivants sont affichés :
➢ |I1|, |I2|,|I3|,|IN| → Valeurs d'amplitude en module des courants fondamentaux I1, I2,
I3 et IN
➢ I1 - I2 → déphasage entre le phaseur de I1 et celui de I2
➢ I2 - I3 → déphasage entre le phaseur de I2 et celui de I3
➢ I3 - I1 → déphasage entre le phaseur de I3 et celui de I1
➢ u2% → rapport composante séquence inverse et directe dissymétrie tensions
➢ u0 % → rapport composante séquence homopolaire et directe dissymétrie tensions
15. Avec la sélection des signaux de tension et de courant de chaque phase, le
diagramme vectoriel indiquant les phaseurs des paires V1N&I1, V2N&I2 ou VN3&I3 avec
les déphasages réciproques est illustré à la figure suivante
Fig. 63 : Diagramme vectoriel tension-courant phase L1
Fig. 62 : Diagramme vectoriel des courants
