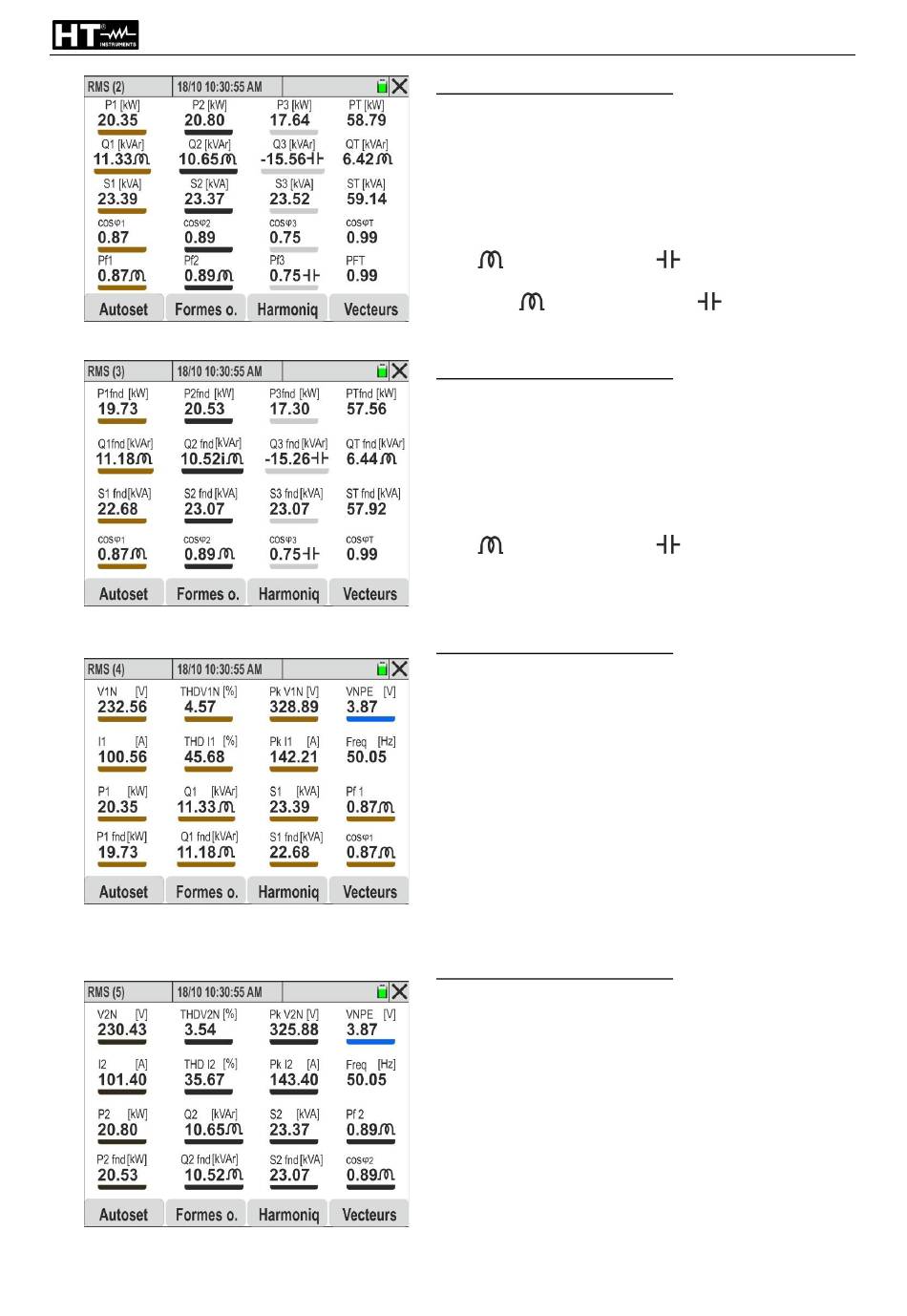

Fig. 38: Page 2/9 : Valeurs de puissances et facteurs de puissance
Fig. 39: Page 3/9 : Valeurs Puissances et facteurs de puissance des U et I fondamentaux
Fig. 40: Page 4/9 : Valeurs globales Phase 1
Fig. 41: Page 5/9 : Valeurs globales Phase 2
FR - 33
LÉGENDE DES PARAMÈTRES
P1, P2, P3 → Puissance active sur phases L1, L2, L3
PT → Puissance active totale du système
Q1, Q2, Q3 → Puissance réactive sur phases L1, L2, L3
QT → Puissance réactive totale du système
S1, S2, S3 → Puissance apparente sur phases L1, L2, L3
ST → Puissance apparente totale du système
cos1, cos2, cos3, cosT → Facteur de puissance les
tensions et courants fondamentaux Phase L1, L2, L3 et
total ( = charge inductive ;
Pf1, Pf2, Pf3, PFT → Facteur de puissance Phase L1, L2,
L3 et total ( = charge inductive ;
capacitive)
LÉGENDE DES PARAMÈTRES
P1fnd, P2fnd, P3fnd → Puissance active fond. L1, L2, L3
PTfnd → Puissance active fond. totale du système
Q1fnd, Q2fnd,Q3fnd → Puissance réactive fond. L1,L2,L3
QTfnd → Puissance réactive fond totale du système
S1fnd,S2fnd,S3fnd→Puissance apparente fond. L1,L2,L3
STfnd → Puissance apparente fond. totale du système
cos1, cos2, cos3, cosT → Facteur de puissance les
tensions et courants fondamentaux Phase L1, L2, L3 et
total ( = charge inductive ;
LÉGENDE DES PARAMÈTRES
V1N → Tension Phase L1 - Neutre
THDV1N → Distorsion harmonique totale tension V1N
PkV1N → Valeur de pic de tension V1N
VNPE → Tension N-PE
I1 → Courant Phase L1
THDI1 → Distorsion harmonique totale courantI1
PkI1 → Valeur de pic de courant I1
Freq → Fréquence tension
P1/Q1/S1 → Puissances active/réactive/apparente L1
Pf1 → Facteur de puissance Phase L1
P1fnd → Puissance active fondamentale Phase L1
Q1fnd → Puissance réactive fondamentale Phase L1
S1fnd → Puissance apparente fondamentale Phase L1
cos1 → Facteur de Puissance fond. U et I Phase L1
LÉGENDE DES PARAMÈTRES :
V2N → Tension Phase L2 - Neutre
THDV2N → Distorsion harmonique totale tension V2N
PkV2N → Valeur de pic de tension V2N
VNPE → Tension N-PE
I2 → Courant Phase L2
THDI2 → Distorsion harmonique totale courant I2
PkI2 → Valeur de pic de courant I2
Freq → Fréquence tension
P2/Q2/S2 → Puissances active/réactive/apparente L2
Pf2 → Facteur de puissance Phase L2
P2fnd → Puissance active fondamentale Phase L2
Q2fnd → Puissance réactive fondamentale Phase L2
S2fnd → Puissance apparente fondamentale Phase L2
cos2 → Facteur de Puissance fond. U et I Phase L2
PQA924
= charge capacitive)
= charge
= charge capacitive)
