5.4. FONCTION TEMPS REEL
Dans cette section, l'instrument affiche les valeurs des lectures effectuées en temps réel sur
les canaux d'entrée et calculées en interne relatives aux tensions, aux courants CA TRMS,
à la totalité des paramètres électriques pour chaque phase et les totaux, aux valeurs de
Flicker, à la dissymétrie sur les tensions, à la visualisation des formes d'onde de
tensions/courants
harmoniques/interharmoniques de tension et de courant jusqu'au 63
phase et les totaux, à l'affichage du diagramme vectoriel dans lequel les tensions et les
courants sont représentés avec leurs angles de déphasage respectiFE afin d'établir la
nature des charges.
5.1.1. Affichage des valeurs numériques
À titre d'exemple, les pages d'un systèmeTriphasé 4-fils avec pays = Europe sont illustrées
ci-dessous. Des considérations similaires s'appliquent à tout autre système de mesure et
pays sélectionné. Le type et le numéro de la page actuellement affichée sont indiqués dans
le coin supérieur gauche. L'utilisateur peut visualiser les différentes pages disponibles
par un balayage horizontal Les pages sont affichées en rotation grâce à un balayage
horizontal sur l'écran tactile (ou en utilisant les touches fléchées  et ). Le nombre
de pages disponibles dépend du type de système considéré

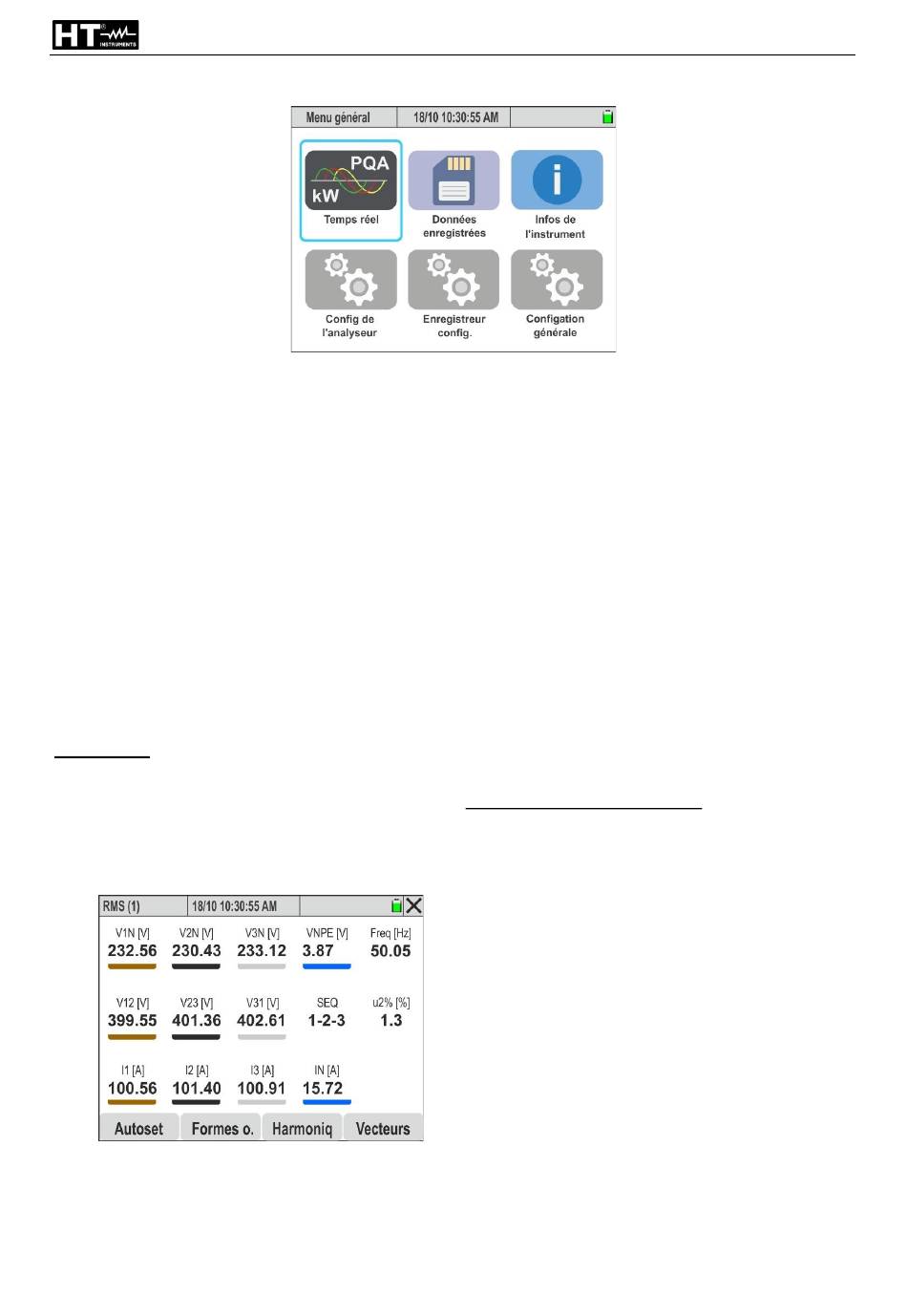

Fig. 37: Page 1/9 : Valeurs numériques de tension et de courant
Fig. 36: Fonction Temps réel
pour chaque phase et les totaux,
LÉGENDE DES PARAMÈTRES
V1N → Tension Phase-Neutre Phase L1
V2N → Tension Phase-Neutre Phase L2
V3N → Tension Phase-Neutre Phase L3
VNPE → Tension Neutre-PE
V12 → Tension Phase L1 - Phase L2
V23 → Tension Phase L2 - Phase L3
V31 → Tension Phase L3 - Phase L1
u2% → Valeur % dissymétrie tensions
SEQ → Indication sens cyclique des phases :
« 1-2-3 » => Correct
« 1-3-2 » => Incorrect
« *-2-3 » => Tension nulle sur la Phase L1
« 1-*-3 » => Tension nulle sur la Phase L2
« 1-2-* » => Tension nulle sur la phase L3
« 1-*-* » => Tension nulle sur les phases L2 et L3
« *-2-* » => Tension nulle sur les phases L1 et L3
« *-*-3 » => Tension nulle sur les phases L1 et L2
Freq → Fréquence tension
I1 → Courant sur la Phase L1
I2 → Courant sur la Phase L2
I3 → Courant sur la Phase L3
IN → Courant sur le conducteur de neutre
