12. Appuyer sur la touche « Table Données » pour passer à l'affichage numérique. La page
illustrée à la Fig. 55 - partie droite est affichée à l'écran. Les paramètres « hxx » indiquent
l'amplitude de l'harmonique xx, tandis que les paramètres « ihxx » indiquent l'amplitude
de l'interharmonique xx pour chaque canal sélectionné
13. Appuyer sur les touches « Tab » ou « Tab→ » pour passer respectivement à la page
précédente ou suivante des paramètres
14. Avec la sélection des signaux de tension et de courant de chaque phase, les
histogrammes des paires V1N&I1, V2N&I2, V3N&I3 ou VNPE&IN sont affichés à la Fig.
57

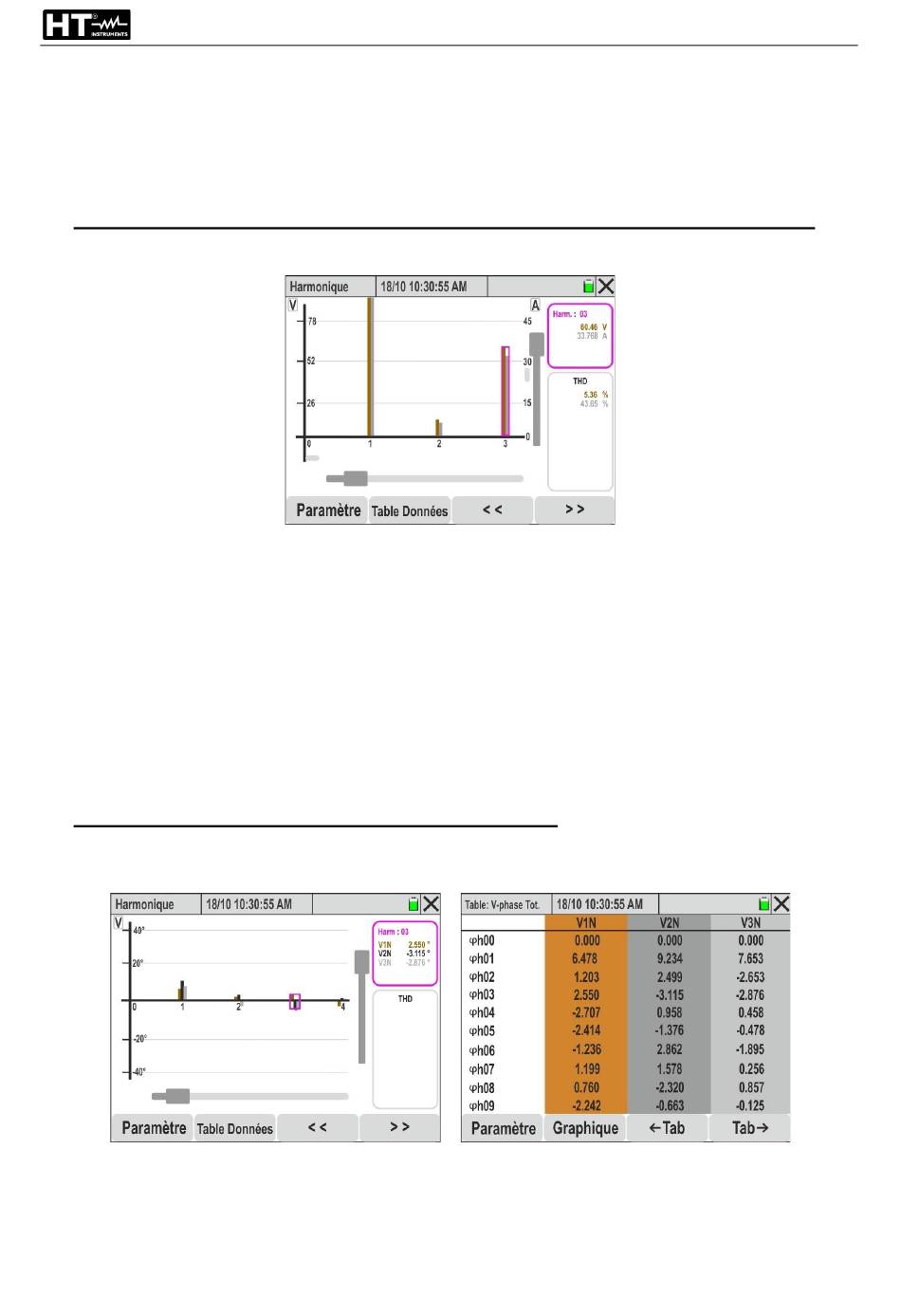

Fig. 57: Analyse harmoniques tension et courant pour chaque phase
15. La page affiche les amplitudes des harmoniques de tension et de courant sélectionnés
au format « % » ou « RMS » et les valeurs en pourcentage de la « THD » (distorsion
harmonique totale des harmoniques), (si sélectionnée) les valeurs en pourcentage de la
« THI » (distorsion harmonique totale des interharmoniques) avec des échelles de
mesure différentes pour chaque grandeur. Utiliser les outils de zoom vertical/horizontal
et les barres de translation afin d'obtenir un affichage ciblé des valeurs souhaitées
16. Appuyer sur la touche « Table Données » pour passer à l'affichage numérique. La page
illustrée à la Fig. 55 - partie droite est affichée à l'écran. Les paramètres « hxx »
indiquent l'amplitude de l'harmonique xx, tandis que les paramètres « ihxx » indiquent
l'amplitude de l'interharmonique xx pour chaque canal sélectionné
17. Avec la sélection des 4 tensions ou des 4 courants, les histogrammes des angles de
phase par rapport à l'origine des grandeurs V1N, V2N, V3N, VNPE ou I1, I2, I3, IN sont
affichés à la Fig. 58 – partie gauche
Fig. 58: Analyse harmoniques des angles de phase pour les signaux de tension
18. La page affiche les graphiques des angles de phase des harmoniques de tension
sélectionnés au format « % » ou « ° » avec des échelles de mesure différentes pour
chaque grandeur. Utiliser les outils de zoom vertical/horizontal et les barres de
translation afin d'obtenir un affichage ciblé des valeurs souhaitées
