HT Instruments PQA924 Manuel D'utilisation page 39

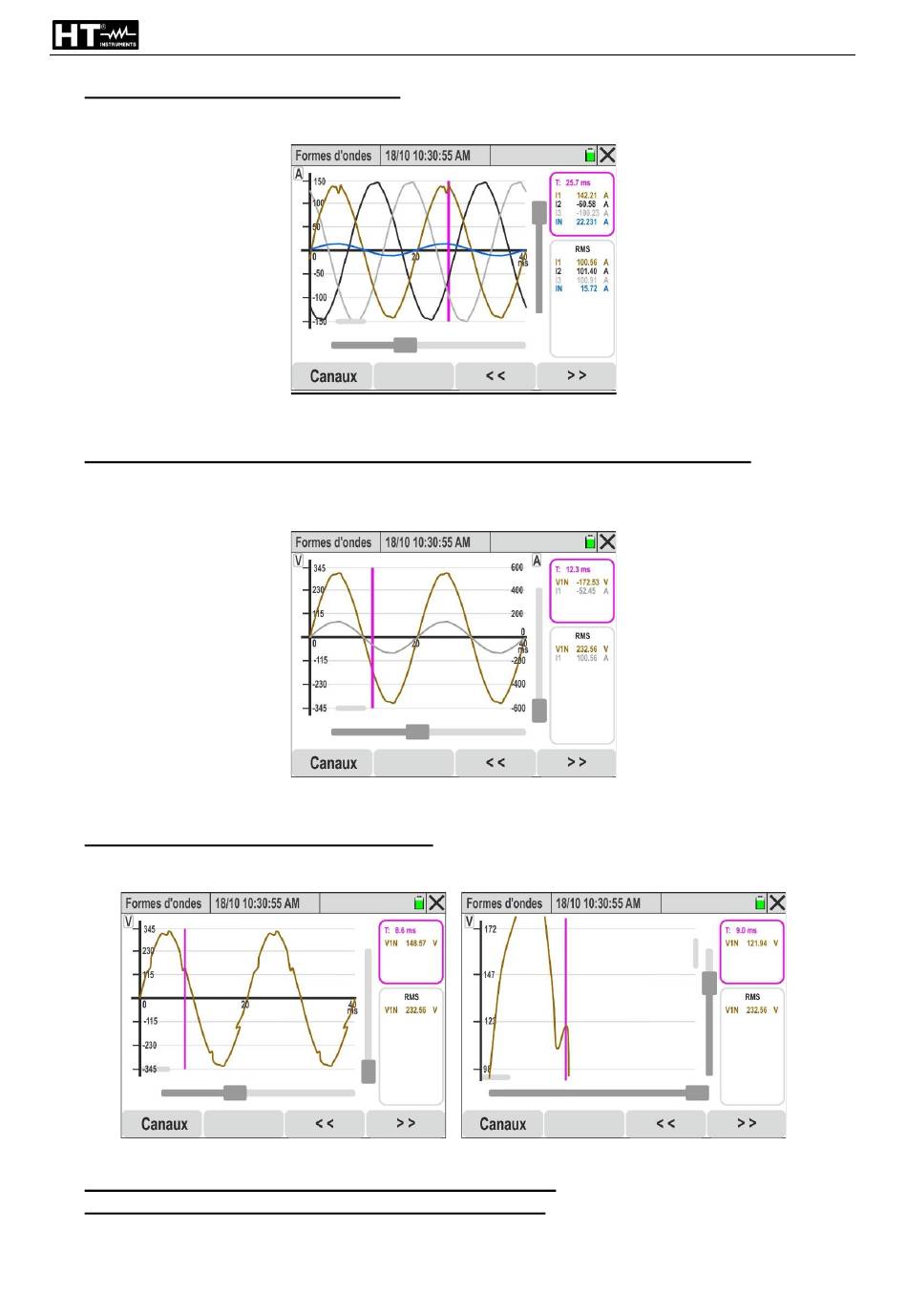

5. Avec la sélection des 4 courants, les formes d'onde des phases individuelles et du
neutre sont représentées dans la figure suivante
6. Avec la sélection des tensions et des courants de phases individuelles, les formes
d'onde simultanées (par exemple en référence à la phase L1) sont représentées dans la
figure suivante :
Fig. 50 : Affichage des formes d'onde de tension et courant sur la Phase L1
7. Utiliser le curseur de zoom horizontal (voir Fig. 46 – partie 3) pour développer la forme
d'onde sur l'axe des temps comme indiqué à la Fig. 51 – partie gauche)
Fig. 51: Affichage des formes d'onde avec zoom actif
8. Utiliser les curseurs de zoom horizontal et vertical (voir Fig. 46 – parties 3, 10) et les
curseurs de translation horizontale et verticale (voir Fig. 46 – parties 5)
développer globalement la forme d'onde afin d'afficher les détails souhaités comme
indiqué à la Fig. 51 – partie droite)
Fig. 49 : Affichage des formes d'onde des courants
FR - 38
PQA924
pour
