10.5. DISSYMETRIE DES TENSIONS
Dans des conditions normales, les tensions d'alimentation sont symétriques et les charges
équilibrées. Il existe des dissymétries et des déséquilibres en cas de pannes (rupture de
l'isolation) et d'interruptions de phases. De plus, avec des charges monophasées, l'équilibre
ne peut être que statistique.
Il est nécessaire d'aborder l'étude du réseau triphasé même dans des conditions anormales
de panne pour dimensionner les protections. Le système d'équations dérivé des principes
de Kirchhoff peut être utilisé, mais pour utiliser des considérations et des formules de
systèmes équilibrés, ainsi que pour mieux comprendre la contribution des composants de
l'installation, la théorie des composantes symétriques est utile.
On peut démontrer que n'importe quel triplet de vecteurs peut être décomposé en trois
triplets : symétrique direct, symétrique inverse et homopolaire comme le montre la figure
suivante :
Sur cette base, on obtient que tout système triphasé dissymétrique et déséquilibré peut
être décomposé en trois systèmes triphasés qui se rapportent à l'étude séparée de trois
circuits monophasés correspondant respectivement à la séquence directe, à la séquence
inverse, à la séquence homopolaire.
La norme EN50160 définit, en ce qui concerne les systèmes électriques BT, que « dans des
conditions de fonctionnement normal pour chaque période d'une semaine, 95 % des valeurs
moyennes efficaces, calculées en 10 minutes, de la composante à séquence inverse de la
tension d'alimentation doivent être comprises entre 0 et 2 % de la composante à séquence
directe. Dans certaines régions avec des systèmes utilisateurs connectés à des lignes
partiellement monophasées ou biphasées, des déséquilibres jusqu'à environ 3 % peuvent
survenir aux bornes d'alimentation triphasées.
L'instrument PQA924 effectue la mesure et l'enregistrement des paramètres suivants,
qui définissent le pourcentage de la dissymétrie sur les tensions d'un système électrique :
�� % =
0
où :
E = séquence du triplet inverse
i
E = séquence du triplet direct
d
E = séquence du triplet homopolaire
0

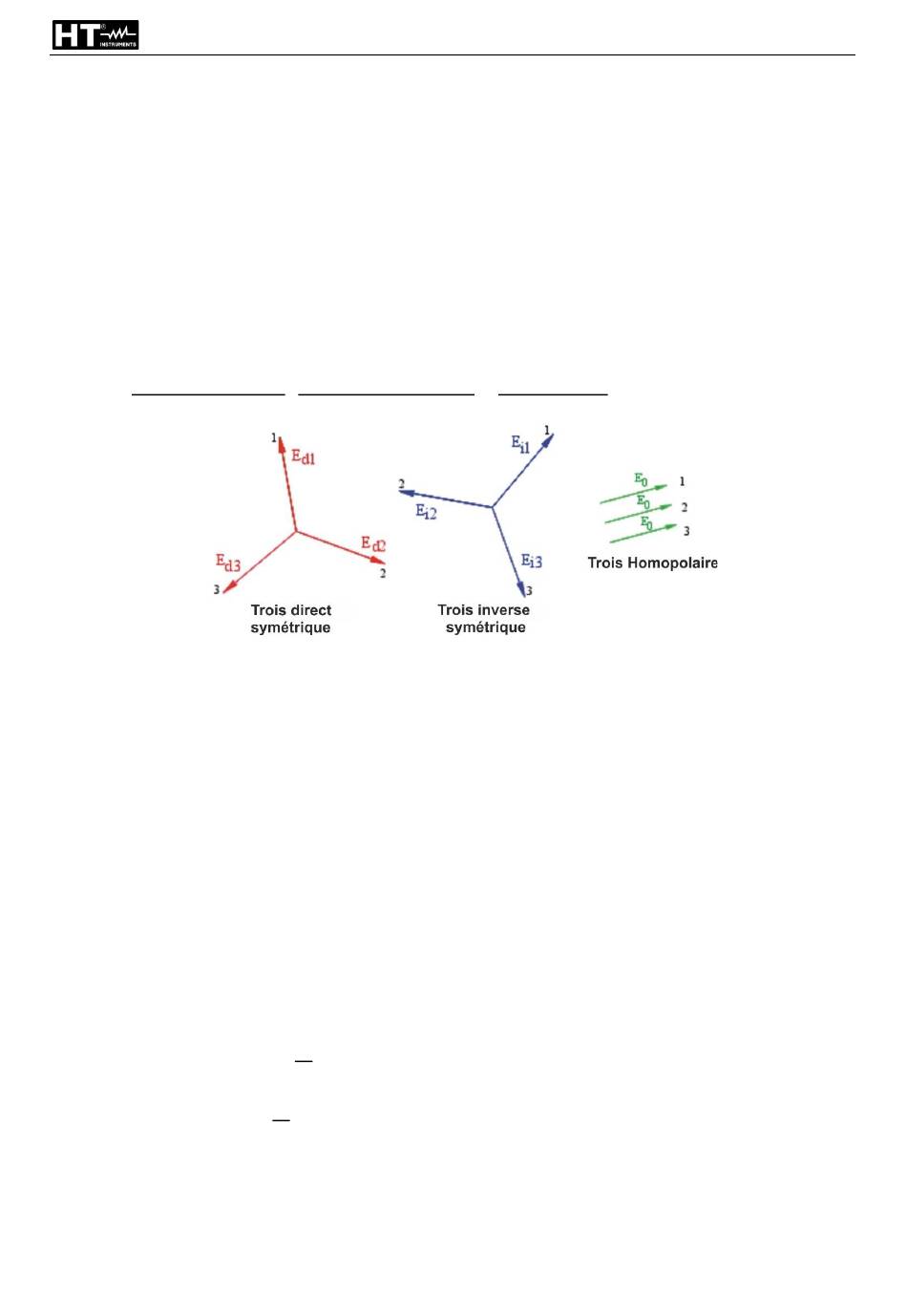

Fig. 91: Décomposition d'un triplet de vecteurs
��
�� ∗ 100 → composante à séquence inverse
�� % =
2
��
��
��
0 ∗ 100 → composante à séquence homopolaire
��
��
