6.1.6. Système Triphasé 3 fils Y Ouvert 3F 2E
La tension maximale entre les entrées L1, L2, L3, N et E est de 1000 V CA
CAT IV 600 V vers la terre. Ne pas mesurer de tensions excédant les limites
indiquées dans ce manuel. Le dépassement des limites de tension pourrait
entraîner des chocs électriques pour l'utilisateur et endommager l'instrument.

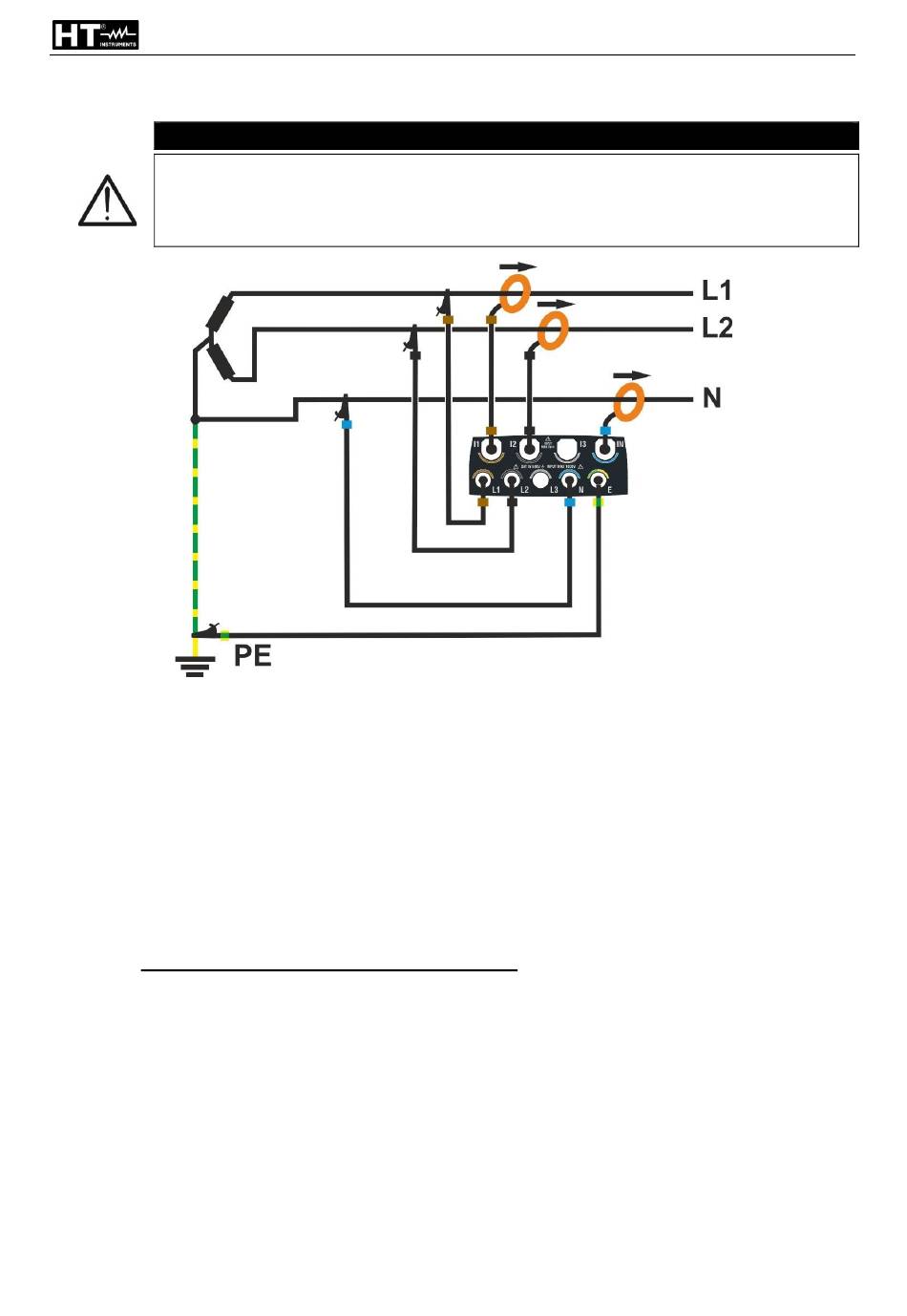

Fig. 69: Raccordement de l'instrument dans un système Triphasé 3 fils 3F 2E
1. Régler la configuration « 3 phases 3 fils Y Ouvert » sur l'instrument (voir § 5.2.1)
2. Brancher les câbles de tension sur les conducteurs L1, L2, N et PE comme indiqué à la
Fig. 69
3. Brancher les pinces de courant sur les conducteurs de Phase L1, L2, N en respectant
le sens de la flèche présente sur la pince elle-même qui indique la direction
conventionnelle du courant du générateur à la charge
4. Alimenter le système électrique examiné si celui-ci a été momentanément mis hors
service pour le raccordement de l'instrument
5. Exécuter éventuellement la fonction « Autoset » pour le contrôle des connexions (voir
§ 6.2) avant de commencer un enregistrement
6. Appuyer sur la touche GO/STOP pour activer/terminer un enregistrement (voir § 6.3)
ATTENTION
