10.8. CONNEXION DE L'INSTRUMENT AVEC DES TI EXTERNES

L'instrument PQA924 permet d'effectuer des mesures de courant même dans des systèmes
triphasés (typiques des systèmes MT/BT) où ils sont présents sur les lignes de
Transformateurs d'intensité (TI) avec rapport de transformation xxx/1A ou xxx/5A.
Dans ces conditions, pour l'évaluation du courant sur les conducteurs de phase dans la
pratique, il est nécessaire d'effectuer un calcul manuel ultérieur en fonction de la valeur
mesurée sur le secondaire des TI avec des pinces spéciales ayant un faible débit et une
bonne incertitude de mesure et de la valeur du rapport de transformation de celui-ci.
L'outil permet de lire directement les courants sur les phases et sur le neutre avec une
programmation appropriée des paramètres sans qu'il ne soit nécessaire d'effectuer aucun
calcul manuel en fonction de la connexion illustrée dans la figure suivante, relative à un
système triphasé 4-fils :

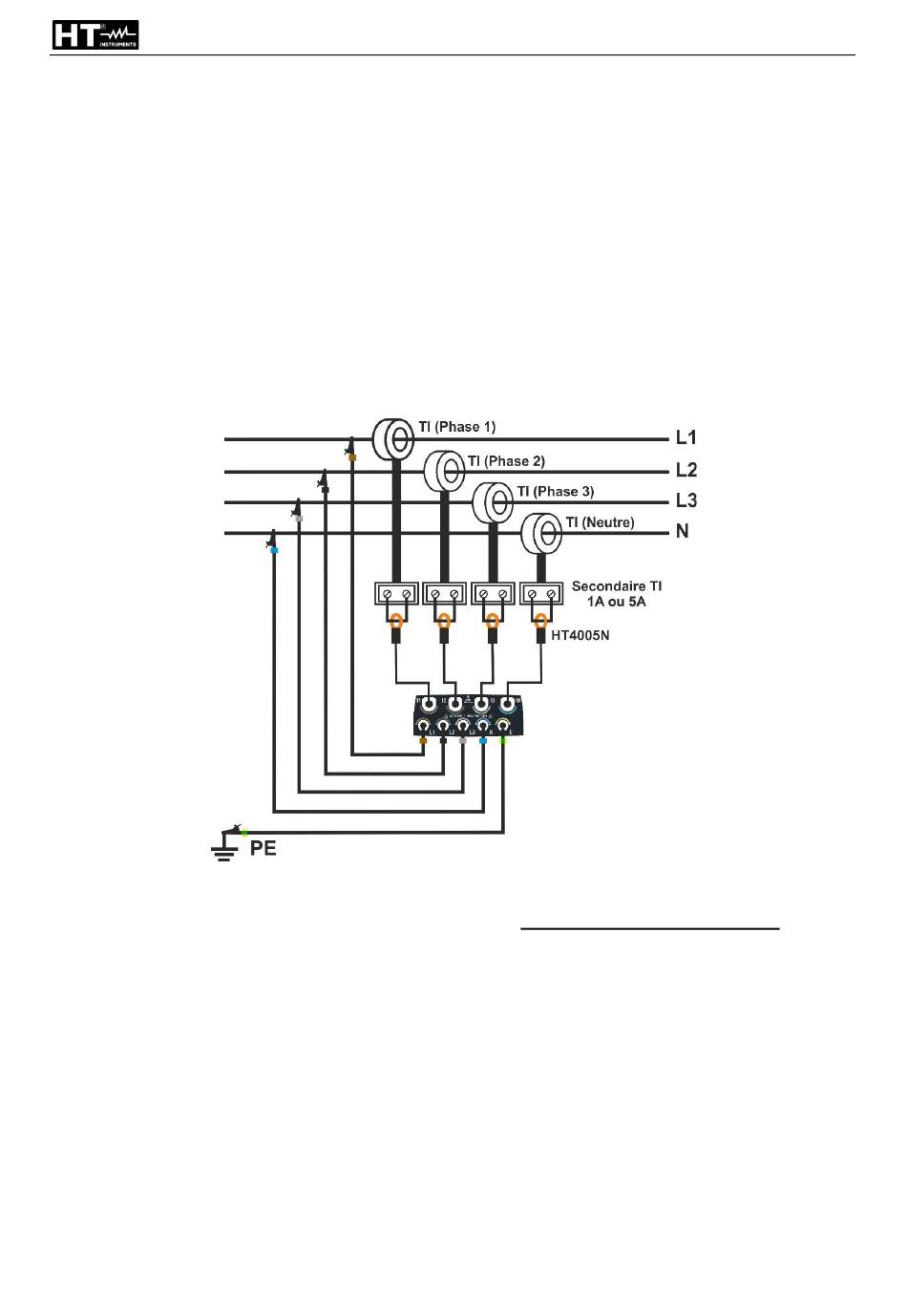

Fig. 94: Schéma de connexion de l'instrument avec TI externes
Comme illustré à la Fig. 94, les secondaires des TI doivent être court-circuités et dans
cette boucle, il faut insérer un transducteur à pince (un pour chaque phase + neutre) pour
la lecture du courant correspondant. Il est recommandé d'utiliser le modèle HT4005N
employé dans le débit 5A. Les sorties de ces pinces doivent ensuite être connectées aux
entrées I1,I2, I3, IN de l'instrument. Lors de la programmation (voir § 5.2.2), définir :
➢ Courant primaire des TI (ex : 300A) présents sur les Phases L1, L2, L3
➢ Courant secondaire des TI (ex : 5A) présents sur les Phases L1, L2, L3
➢ Courant primaire du TI (ex : 300A) présent sur le Neutre N
➢ Courant secondaire du TI (ex : 5A) présent sur le Neutre N
➢ Pleine échelle de la pince présente sur le secondaire des TI sur les phases L1, L2, L3
➢ Pleine échelle de la pince présente sur le secondaire du TI sur le Neutre N
Sur la base de ces paramètres, l'instrument calcule et affiche la valeur des courants sur les
phases L1, L2, L3 et sur le neutre N en fonction de la valeur des courants mesurés par la
pince présente sur les secondaires des TI.
