28. Toucher le champ « Seuil [A] » pour définir le seuil de courant au-delà duquel
l'événement courant d'enclenchement est détecté et enregistré par l'instrument. La page-
écran de la Fig. 34 – partie droite s'affiche à l'écran
29. Utiliser le clavier virtuel pour définir la valeur de seuil qui doit toujours être comprise entre
5 % et 95 % de la valeur FE du transducteur de courant actuellement sélectionné
30. Ouvrir le menu déroulant «
du courant d'enclenchement. Les options suivantes sont possibles : Const (l'événement
est détecté au dépassement du seuil de courant) ou Var (événement détecté si la
différence entre deux valeurs RMS calculées sur 2 demi-périodes consécutives est
supérieure au seuil limite)
31. Ouvrir le menu déroulant «
détection temporelle de l'événement dans le champ : 0,2 s ÷ 10,0 s par pas de 0,2 s
32. Déplacer d'une simple pression le sélecteur virtuel du champ « Flicker » (enregistrement
du phénomène de Flicker sur les tensions d'entrée de l'instrument par rapport aux
exigences des normes IEC/EN 61000-4-15 – voir § 10.4) en position « On » (activation
de l'enregistrement du Flicker) ou en position « Off » (désactivation de l'enregistrement
du Flicker)
33. Appuyer sur la touche SAVE ou sur la touche virtuelle « OK », ou sur la touche de
fonction F4 pour enregistrer le réglage sélectionné qui reste même après l'arrêt de
l'instrument
34. Toucher l'icône «
5.3.2. Réglage configurations par défaut
Afin de fournir une aide avant le démarrage d'un enregistrement, l'instrument permet la
sélection de configurations prédéfinies correspondant à autant de situations typiques
présentes dans les installations électriques industrielles. L'instrument permet également de
définir 2 configurations prédéfinies, pouvant être enregistrées et que l'utilisateur peut
rappeler à tout moment. La sélection de ces configurations définit automatiquement sur
l'instrument uniquement les paramètres nécessaires à l'exécution de l'enregistrement ou
ceux choisis par l'utilisateur. Les configurations par défaut sont les suivantes :
1. Défault : réglage des paramètres à la sortie d'usine de l'instrument. Cette configuration
prévoit l'enregistrement de TOUS les paramètres mesurés par l'instrument
2. EN50160 : réglage des paramètres pour la qualité du réseau selon la norme EN 50160
concernant les anomalies de tension, l'analyse des harmoniques de tension, le Flicker
et la détection des transitoires de tension rapides (voir le § 10.2.2).
1. Sélectionner le menu « Prédéfinies ». L'instrument affiche la page-écran de Fig. 28 –
partie gauche
2. Toucher l'une des configurations présentes à l'écran et confirmer avec « OK ».
L'instrument sélectionne automatiquement uniquement les paramètres nécessaires à
l'exécution de l'enregistrement souhaité et l'autonomie d'enregistrement.
» du champ central pour sélectionner le type de détection
» du champ « Temps [s] » pour définir l'intervalle de
» ou la touche ESC pour quitter sans enregistrer

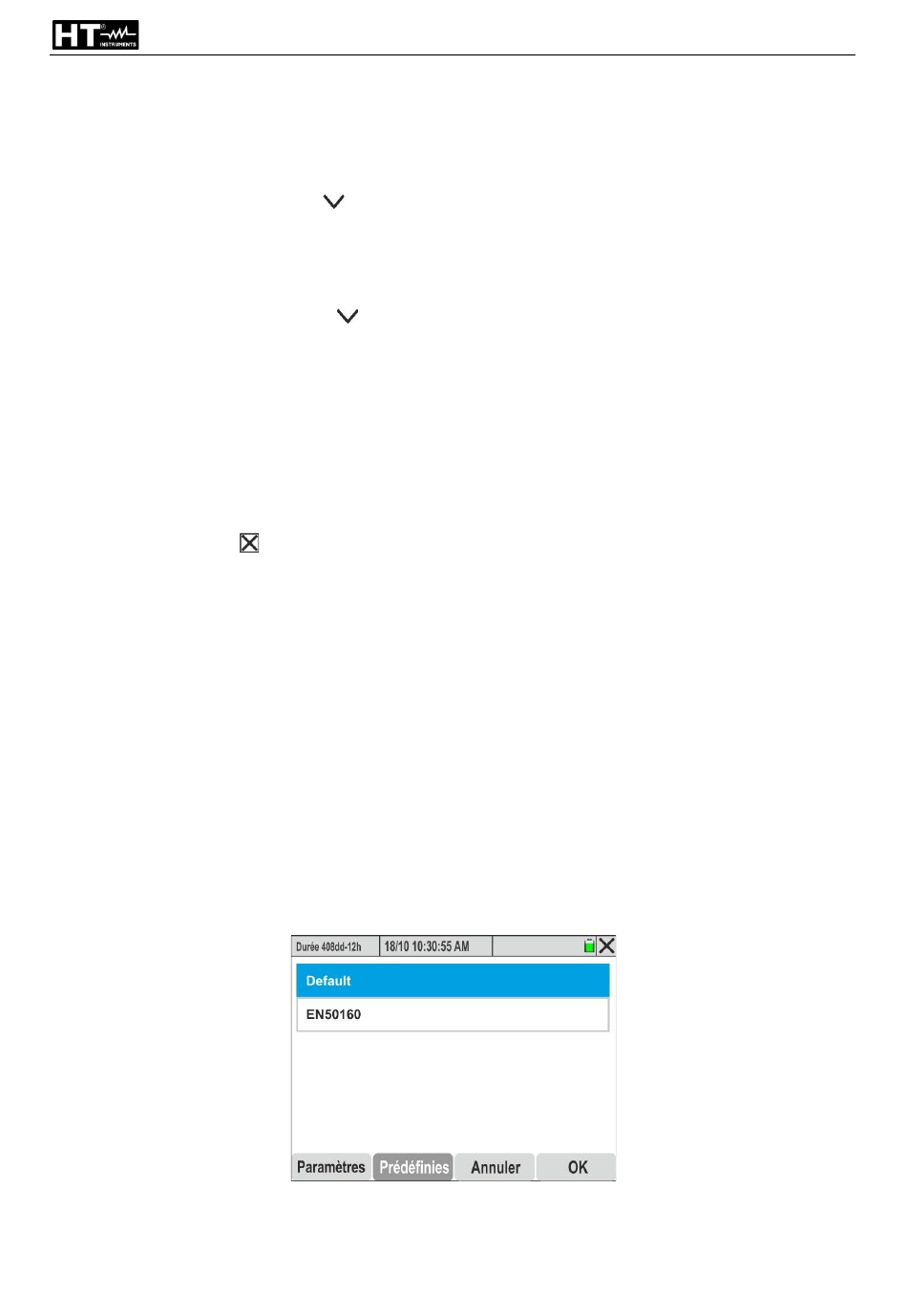

Fig. 35: Page des configurations prédéfinies
