5.1.4. Affichage diagramme vectoriel

En présence d'une page relative aux valeurs numériques, il est possible de sélectionner
à tout moment l'affichage du diagramme vectoriel des tensions et des courants en
appuyant sur la touche F4 ou à l'aide de la touche virtuelle «Vecteurs ». L'objectif de la
fonction est l'affichage, avec indications graphiques et numériques, des angles de
déphasage, exprimés en degrés [°] entre les tensions V1N, V2N et V3N, des courants I1, I2
et I3 ainsi que du déphasage réciproque entre les tensions individuelles et les courants
correspondants, afin d'identifier la nature inductive ou capacitive du système électrique. La
signification des symboles est indiquée à la figure ci-dessous. À titre d'exemple, les pages
d'un système Triphasé 4-fils + PE avec pays sélectionné = Europe sont affichées ci-
dessous. Des considérations similaires s'appliquent à tout autre système de mesure et pays
sélectionné. Le nombre de pages disponibles dépend du type de système considéré.

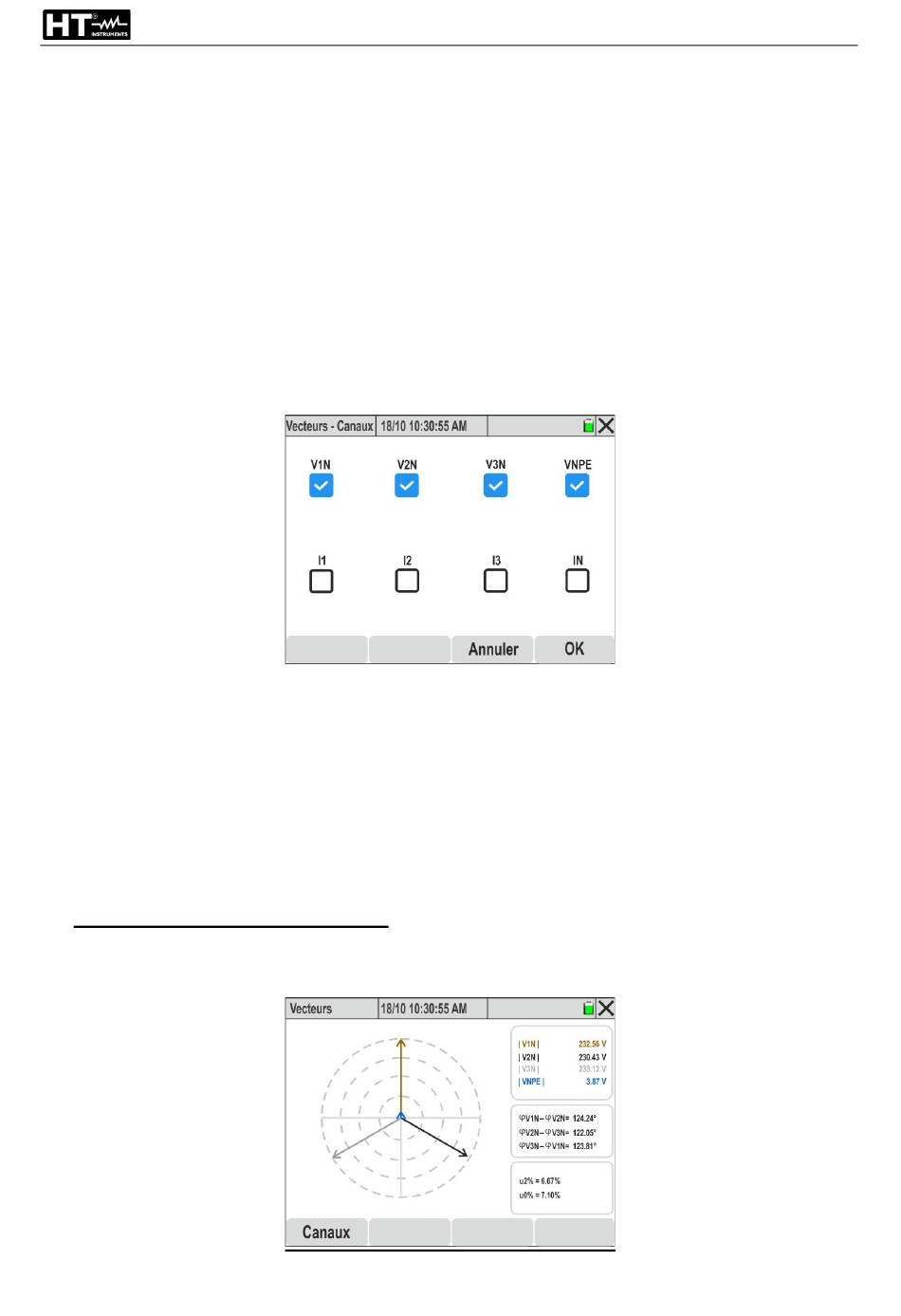

1. Appuyer sur la touche « Canaux ». La page-écran suivante s'affiche à l'écran
Fig. 60 : Sélection des canaux pour l'affichage du diagramme vectoriel
2. Effectuer l'une des sélections suivantes :
➢ Tensions → jusqu'à 4 signaux simultanément (V1N, V2N, V3N, VPE)
➢ Courants → jusqu'à 4 signaux simultanément (I1, I2, I3, IN)
➢ Tensions, courants → jusqu'à 2 signaux simultanément (V1N&I1 ou V2N&I2, ou
V3N&I3 ou VNPE&IN)
3. Confirmer avec « OK » ou « Annuler » pour quitter sans effectuer d'opérations. Dans ce
dernier cas, la sélection des signaux reste celle effectuée précédemment
4. Avec la sélection des 4 tensions, le diagramme vectoriel indiquant les phaseurs des
tensions V1N, V2N, V3N avec les déphasages réciproques est représenté à la figure ci-
dessous :
Fig. 61 : Diagramme vectoriel des tensions
