10.6. TRANSITOIRES DE TENSION RAPIDES

L'instrument PQA924 enregistre en tant que transitoires de tension rapides (spikes) tous les
phénomènes associés aux tensions de phase dans les conditions suivantes
➢ Variations rapides de la pente de la forme d'onde de la tension avec un temps
d'échantillonnage de 1µs et une amplitude maximale de ± 8kV
➢ Dépassement d'un seuil limite de variation fixé par l'utilisateur
➢ Événement dans une fenêtre de détection temporelle comprise entre 100µs et 1ms
définie par l'utilisateur
En général, la routine de détection des transitoires de tension fonctionne de la manière
suivante :
1. L'outil détecte le dépassement du seuil de variation défini en 1µs (par exemple avec
seuil = 200 V → si la pente du signal est telle qu'elle a une variation supérieure à
200 V/µs → l'événement est capturé
2. L'instrument mesure toujours 1000 échantillons de 1µs du signal qu'il sous-
échantillonne ensuite en fonction de la fenêtre d'observation définie et en enregistre
seulement 100 (voir Fig. 92) afin d'économiser la mémoire interne (par exemple si
Fenêtre = 100µs → spike détecté et 100 valeurs disponibles avec résolution 1µs ; si
Fenêtre = 200µs → spike détecté et 100 valeurs disponibles avec résolution 2µs et ainsi
de suite)
3. L'instrument enregistre un Delta [V] égal à la différence entre la valeur instantanée
de tension pré-spike et la valeur de pic du spike (voir Fig. 92)
4. L'enregistrement sauvegarde la date/heure de début de l'événement, le delta de tension
atteint et la phase dans laquelle l'événement s'est produit
Le nombre total maximal d'événements pouvant être enregistrés par l'instrument lors d'un
enregistrement est de 2000
L'affichage des événements n'est possible qu'à l'intérieur du logiciel HTAgorà

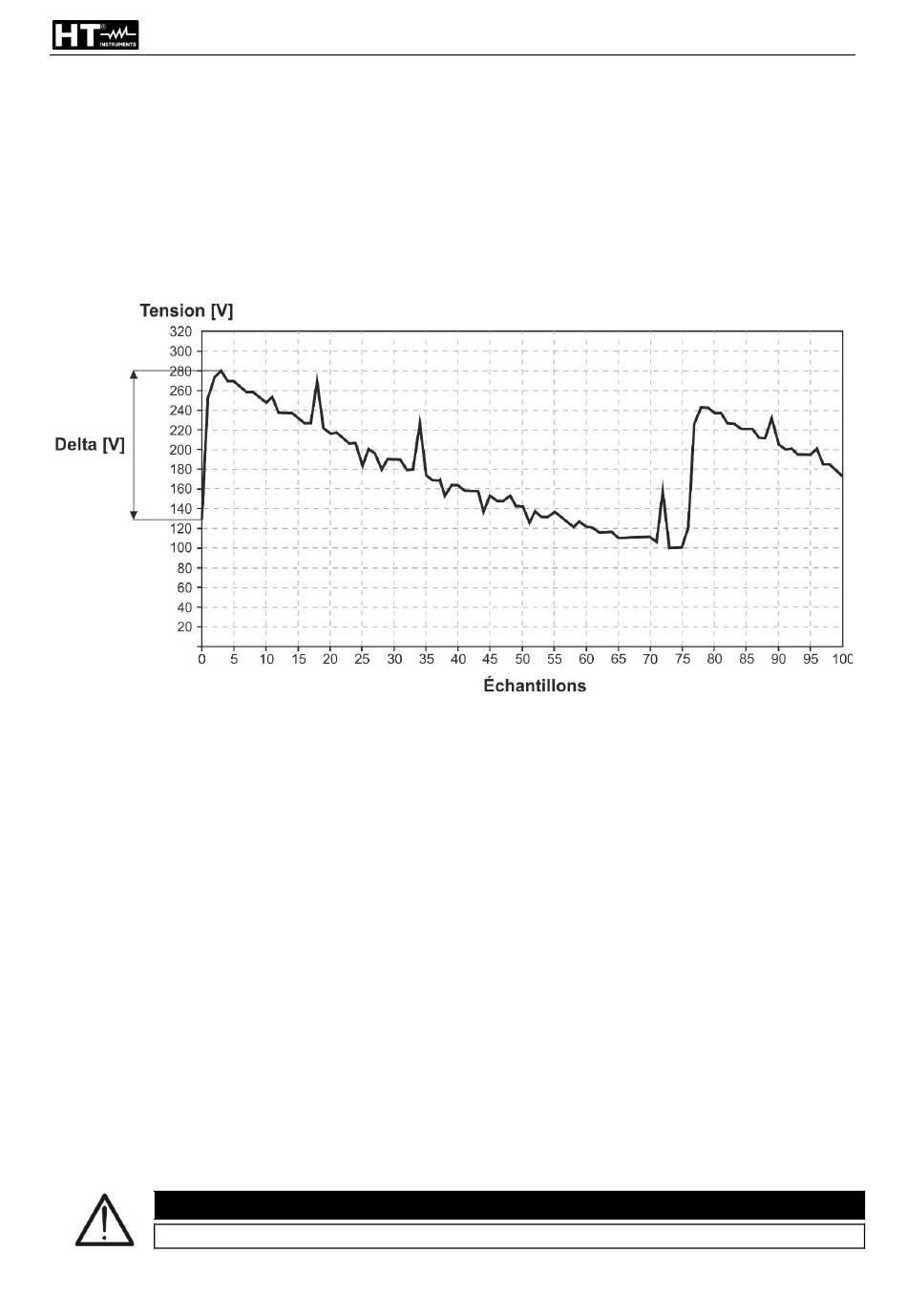

Fig. 92: Analyse transitoire de tension rapide
