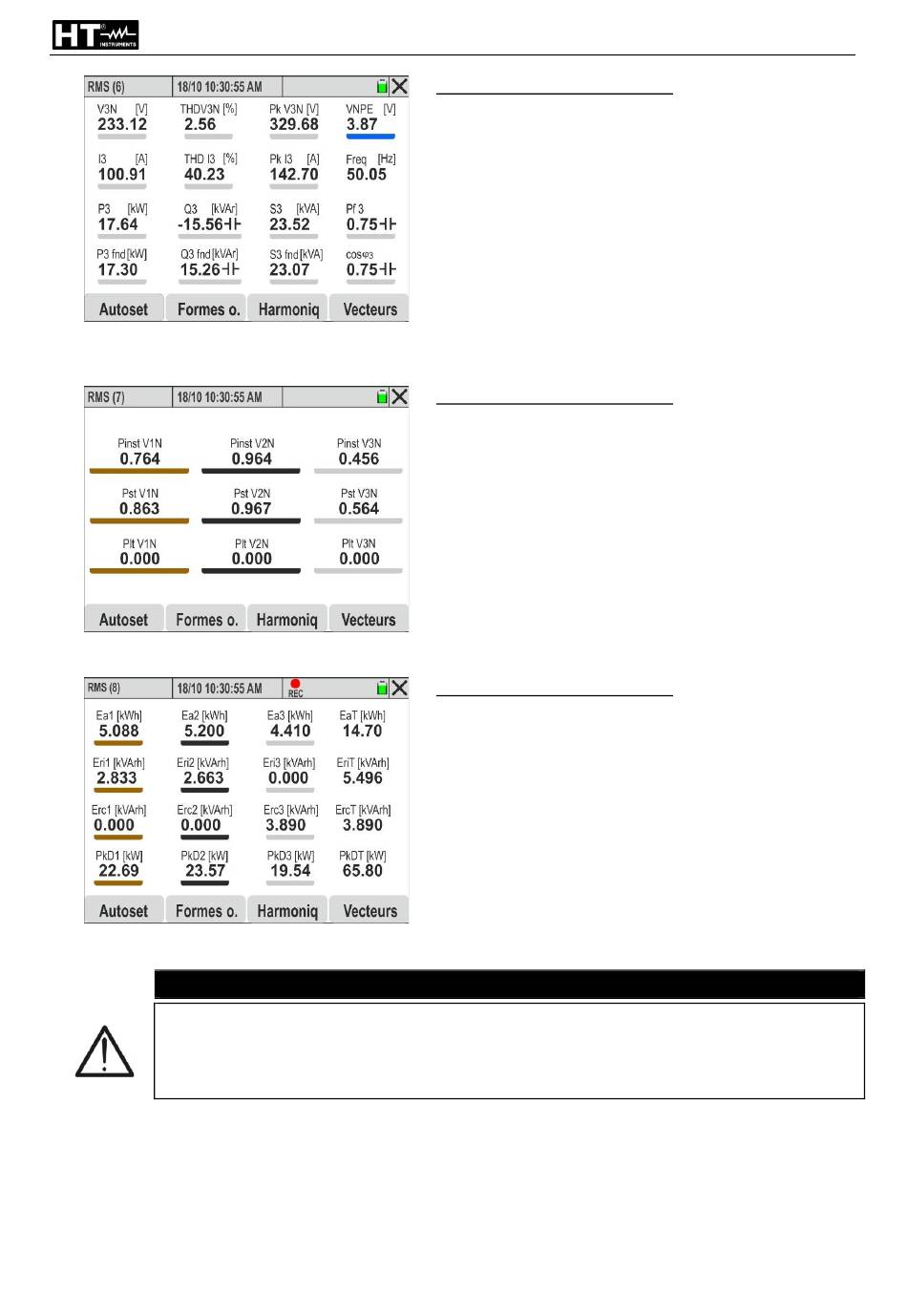

Fig. 42: Page 6/9 : Valeurs globales Phase 3
Fig. 43: Page 7/9 : Valeurs de Flicker sur les tensions d'entrée
Fig. 44: Page 8/9 : Valeurs Énergie absorbée
• Les valeurs de l'énergie absorbée par l'installation ne sont affichées que
lors d'un enregistrement ou à la fin de celui-ci
• Les valeurs de l'énergie absorbée sont réinitialisées au démarrage d'un
nouvel enregistrement ou à l'arrêt de l'instrument
LÉGENDE DES PARAMÈTRES :
V3N → Tension Phase L3 - Neutre
THDV3N → Distorsion harmonique totale tension V3N
PkV3N → Valeur de pic de tension V3N
VNPE → Tension N-PE
I3 → Courant Phase I3
THDI3 → Distorsion harmonique totale courant I3
Fréq → Fréquence tension
P3/Q3/S3 → Puissances active/réactive/apparente L3
Pf3 → Facteur de Puissance Phase L3
P3fnd → Puissance active fondamentale Phase L3
Q3fnd → Puissance réactive fondamentale Phase L3
S3fnd → Puissance apparente fondamentale Phase L3
cos3 → Facteur de Puissance fond. U et I Phase L3
LÉGENDE DES PARAMÈTRES :
Pinst V1N → Valeur instantanée Flicker tension V1N
Pinst V2N → Valeur instantanée Flicker tension V2N
Pinst V3N → Valeur instantanée Flicker tension V3N
Pst V1N → Gravité à court terme Flicker tension V1N
Pst V2N → Gravité à court terme Flicker tension V2N
Pst V3N → Gravité à court terme Flicker tension V3N
Plt V1N → Gravité à long terme Flicker tension V1N
Plt V2N → Gravité à long terme Flicker tension V2N
Plt V3N → Gravité à long terme Flicker tension V3N
LÉGENDE DES PARAMÈTRES :
Ea1,Ea2,Ea3 → Énergie active absorbée L1,L2,L3
EaT → Énergie active absorbée Total
Eri1,Eri2,Eri3 → Énergie réactive inductive absorbée L1,L2,L3
EriT → Énergie réactive inductive absorbée Total
Erc1,Erc2,Erc3 → Énergie réactive capac.absorbée L1,L2,L3
ErcT → Énergie réactive capacitive absorbée Total
PkD1 → Valeur de pic d'énergie absorbée phase L1
PkD2 → Valeur de pic d'énergie absorbée phase L2
PkD3 → Valeur de pic d'énergie absorbée phase L3
PkDT → Valeur de pic d'énergie absorbée Total
