6. MODE D'EMPLOI
6.1.
RACCORDEMENTS DE L'INSTRUMENT A L'INSTALLATION
Les schémas de raccordement suivants se réfèrent au pays Europe sélectionné sur
l'instrument. Les figures font référence aux accessoires présents dans le KIT802 fourni. Se
référer au Tableau 1 pour les couleurs des anneaux à insérer sur les câbles associés à
d'autres pays.
6.1.1. Système Monophasé 2 fils
La tension maximale entre les entrées L1, L2, L3, N et E est de 1000 V CA
CAT IV 600 V vers la terre. Ne pas mesurer de tensions excédant les limites
indiquées dans ce manuel. Le dépassement des limites de tension pourrait
entraîner des chocs électriques pour l'utilisateur et endommager l'instrument.

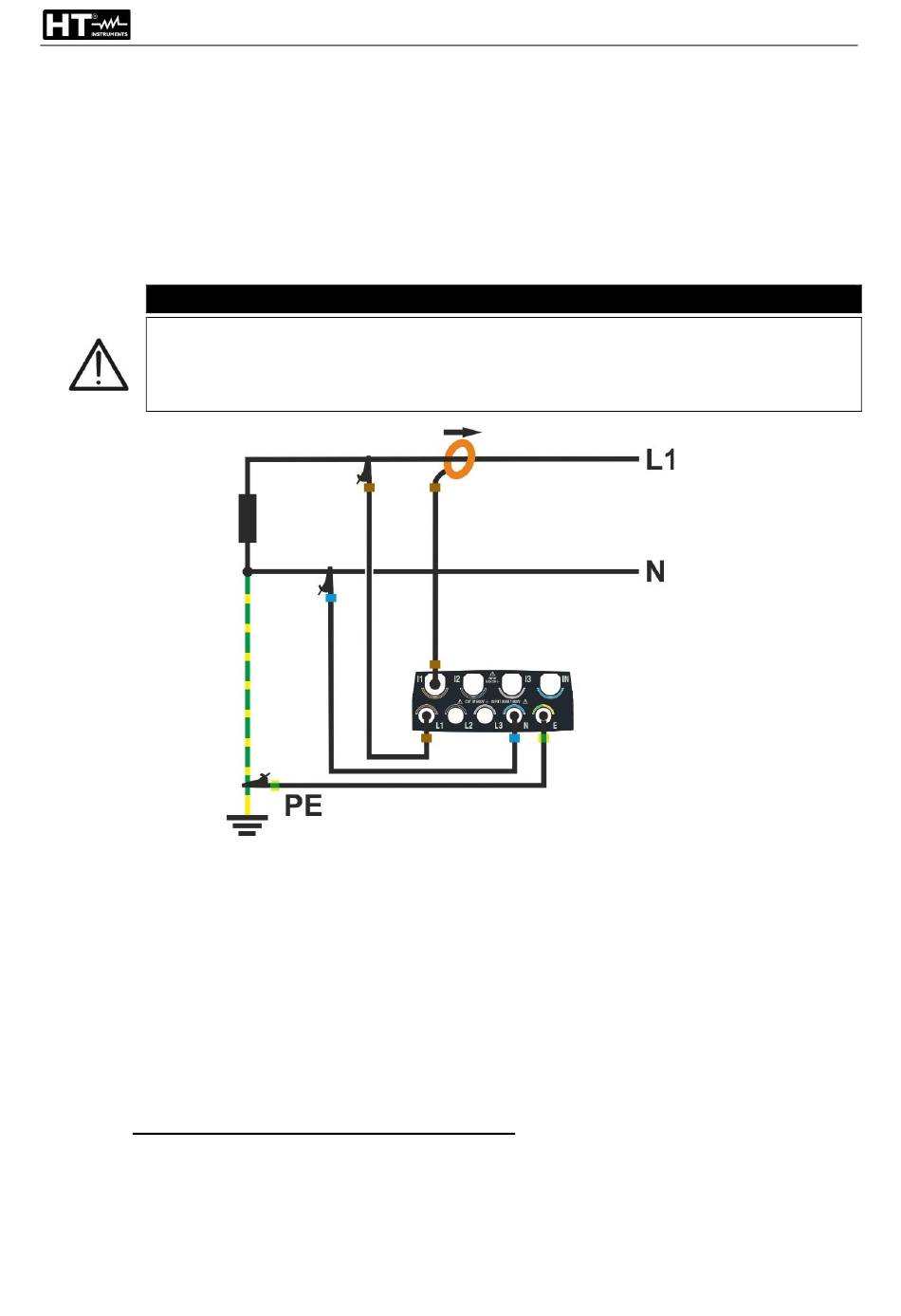

Fig. 64: Raccordement de l'instrument dans un système Monophasé à 2 fils
1. Régler la configuration « Monophasé 2 fils » sur l'instrument (voir § 5.2.1)
2. Brancher les câbles de tension sur les conducteurs L1, N et PE comme indiqué à la Fig.
64
3. Connecter la pince de courant sur le conducteur de phase L1 en respectant le sens de
la flèche présente sur la pince elle-même qui indique la direction conventionnelle du
courant du générateur à la charge
4. Alimenter le système électrique examiné si celui-ci a été momentanément mis hors
service pour le raccordement de l'instrument
5. Exécuter éventuellement la fonction « Autoset » pour le contrôle des connexions (voir
§ 6.2) avant de commencer un enregistrement
6. Appuyer sur la touche GO/STOP pour activer/terminer un enregistrement (voir § 6.3)
ATTENTION
