6.2.

FONCTION AUTOSET

L'utilisation d'Autoset est recommandée afin d'éviter d'éventuelles erreurs grossières sur
les connexions entraînant la présence de valeurs incohérentes pour certaines grandeurs
électriques qui pourraient nécessiter un nouvel enregistrement. Les erreurs de connexion
les plus courantes sont celles associées aux pinces échangées sur les conducteurs qui
entraînent des différences de phase entre les signaux de tension et de courant. Cet effet
est généralement mis en évidence par des valeurs négatives erronées des puissances
actives.
• La fonction Autoset n'est compatible qu'avec les pinces HTFLEX315,
HTFLEX335, HTFLEX355
• Après un Autoset, l'instrument définira TOUJOURS le plus grand FE
disponible pour la pince détectée. Si l'on prévoit la mesure de courants
de valeur toujours inférieure à 10 % du FE, il est recommandé de
réinitialiser FE des pinces (voir § 5.2.2) après avoir effectué l'Autoset
• Les pinces de courant comportent une flèche « → » indiquant la direction
d'insertion de « générateur » à « charge »
• Il n'est possible de démarrer l'utilisation d'Autoset que si l'instrument N'EST
PAS en phase d'enregistrement
• La fonction Autoset n'est compatible que pour les mesures effectuées sur un
système électrique avec des charges passives (sans cogénération) ayant
un facteur de puissance cos compris entre 0,7i ÷ 0,99c généralement
présent dans les applications industrielles. Si les conditions ne sont pas
vérifiées, la fonction ne sera pas exécutée
• L'utilisation d'Autoset NE MODIFIE PAS les paramètres d'enregistrement,
mais uniquement ceux relatiFE aux transducteurs de courant
• À la fin d'une opération avec Autoset, l'instrument aura automatiquement
réinitialisé le type de transducteurs de courant et l'association entre les
canaux de tension et de courant, afin d'obtenir une mesure correspondant à
un système électrique avec les caractéristiques indiquées ci-dessus
1. Connecter l'outil au système examiné (voir § 6.1) et effectuer les réglages indiqués au §
5.2.1
2. Toucher l'icône « Multimètre » dans le menu général
3. Appuyer sur la touche « Autoset ». La page illustrée à la Fig. 71 – partie gauche
(relative à un système Triphasé 4-fils) s'affiche à l'écran

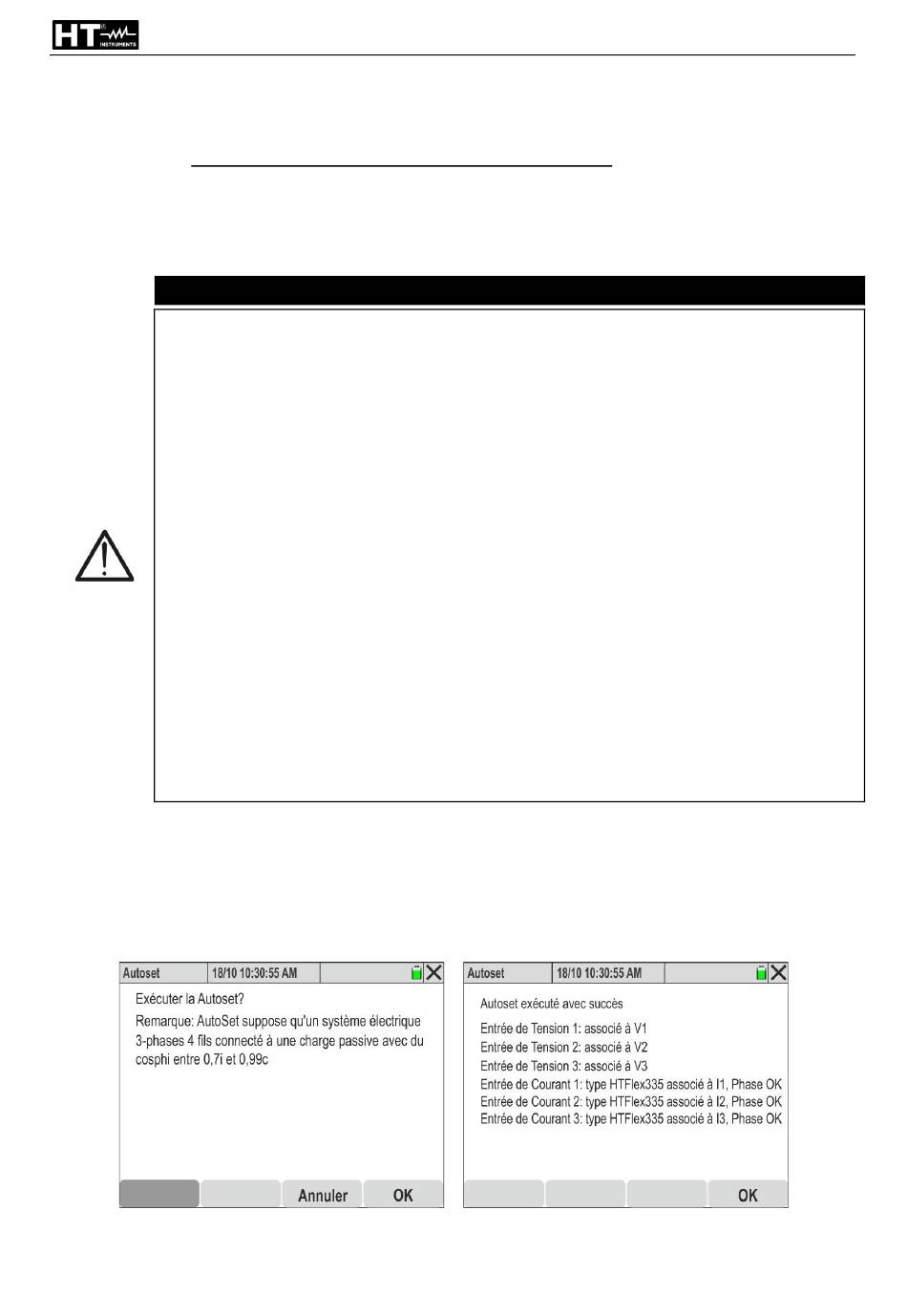

Fig. 71: Exécution Autoset sans erreurs de connexion
ATTENTION
FR - 54
PQA924
