PQA924

10.7.1. Conventions sur les puissances et les facteurs de puissance

En ce qui concerne la reconnaissance du type de puissance réactive, du type de facteur de
puissance, du sens de la puissance active et du sens de la puissance réactive, les
conventions indiquées dans le schéma ci-dessous s'appliquent (conformément à la norme
IEC/EN 61557-12)

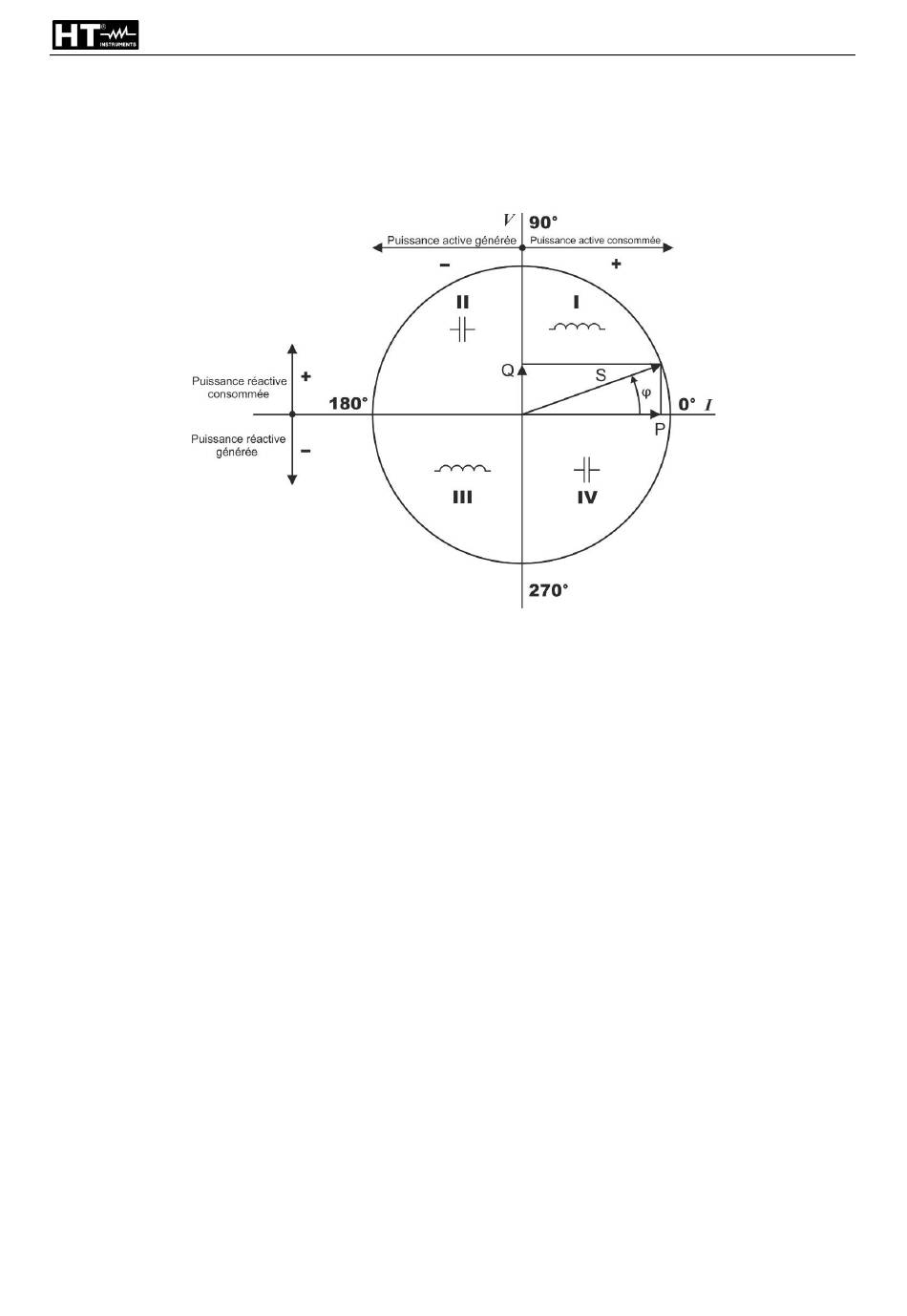

Fig. 93: Diagramme tension, courant, puissances et conventions correspondantes
Les indications ci-dessous doivent être prises en compte :
➢ La référence du diagramme est le courant « I » affiché à droite de l'axe
➢ La tension « V » varie par rapport au courant en fonction de l'angle de phase 
➢ L'angle de phase  entre courant et tension est considéré comme positif dans le sens
inverse des aiguilles d'une montre
Sur la base du diagramme illustré à la Fig. 93, le comportement des puissances actives,
des puissances réactives, du facteur de puissance et du cos est indiqué dans le schéma
suivant
FR - 85
