• Appuyer sur le numéro correspondant à l'ordre de l'harmonique pour
afficher le curseur fuchsia de sélection de l'histogramme et des valeurs
instantanées (voir Fig. 52 – partie 12). Toucher la section illustrée à la Fig.
52 – partie 10 pour masquer le curseur
• Utiliser les touches fléchées  et  ou les touches de translation (voir Fig.
52 – parties 7 et 8) pour déplacer le curseur fuchsia dans l'harmonique avec
l'ordre souhaité (du DC à 63°)
1. Appuyer sur la touche « Paramétre ». (voir Fig. 52 – partie 4). La page-écran suivante
s'affiche à l'écran

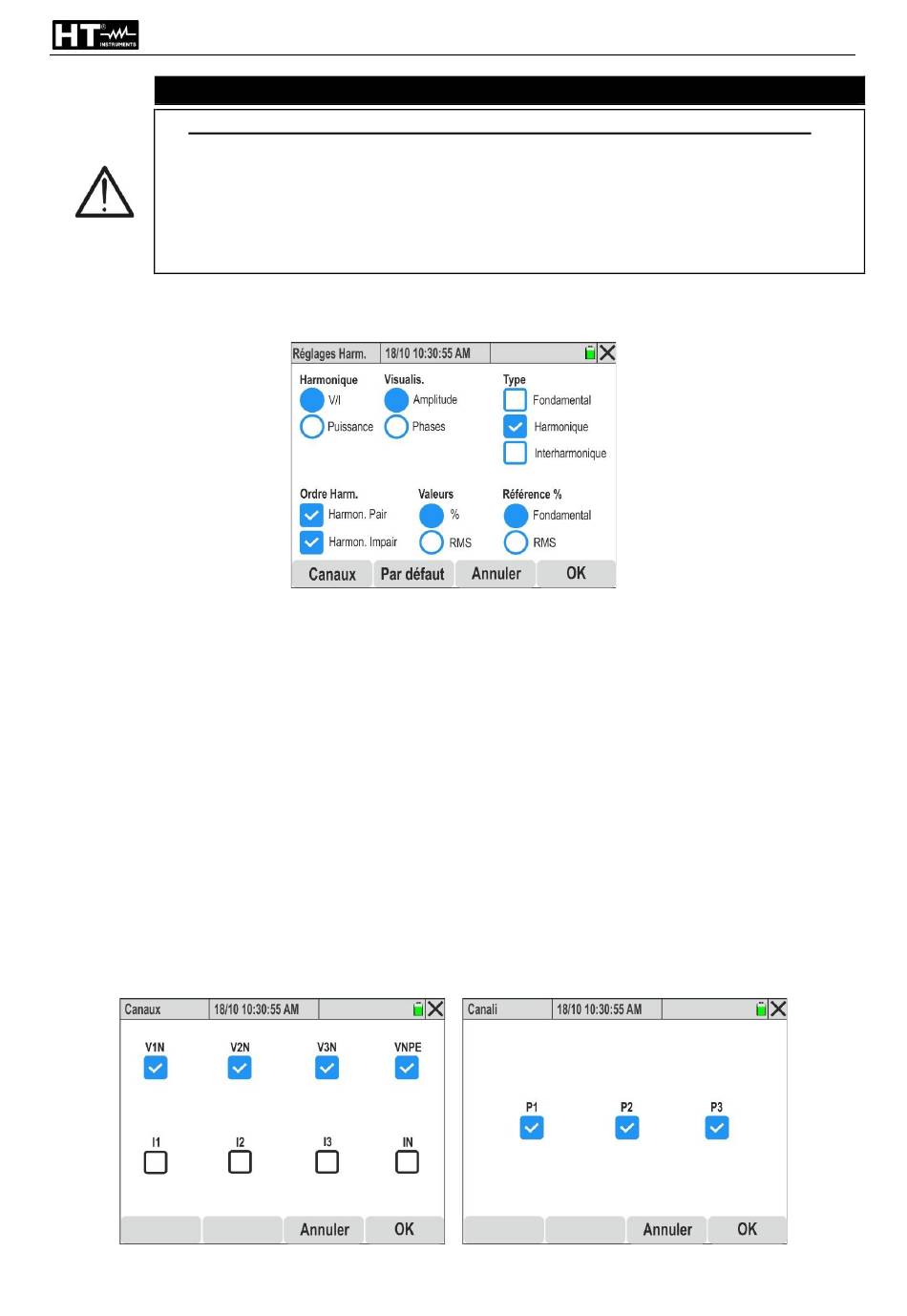

Fig. 53: Sélection du réglage de l'affichage des graphiques harmoniques
2. Les sélections suivantes sont décrites ci-dessous :
➢ Harmoniques → affichage harmoniques V et I ou Puissance
➢ Visualis. → affichage Amplitude ou Phase de l'harmonique
➢ Type → affichage Fondamental, Harmoniques et Interharmoniques même
simultanément
➢ Ordre Arm. → affichage Harmoniques Pairs ou Impairs même simultanément
➢ Valeurs → affichage des valeurs en pourcentage (%) ou absolues (RMS) des
harmoniques
➢ Référence % → affichage en pourcentage des harmoniques, THD% et TID%
(interharmoniques) par rapport à l'amplitude de la fondamentale ou à la valeur RMS
des grandeurs tension et courant
3. Appuyer sur la touche « Par défaut » pour réinitialiser les sélections par défaut
présentes à la Fig. 53
4. Confirmer avec « OK » ou « Annuler » pour quitter sans effectuer d'opérations
5. Appuyer sur la touche « Canaux ». La page-écran suivante s'affiche à l'écran :
Fig. 54 : Sélection des canaux pour l'affichage graphique de l'analyse des harmoniques
ATTENTION
