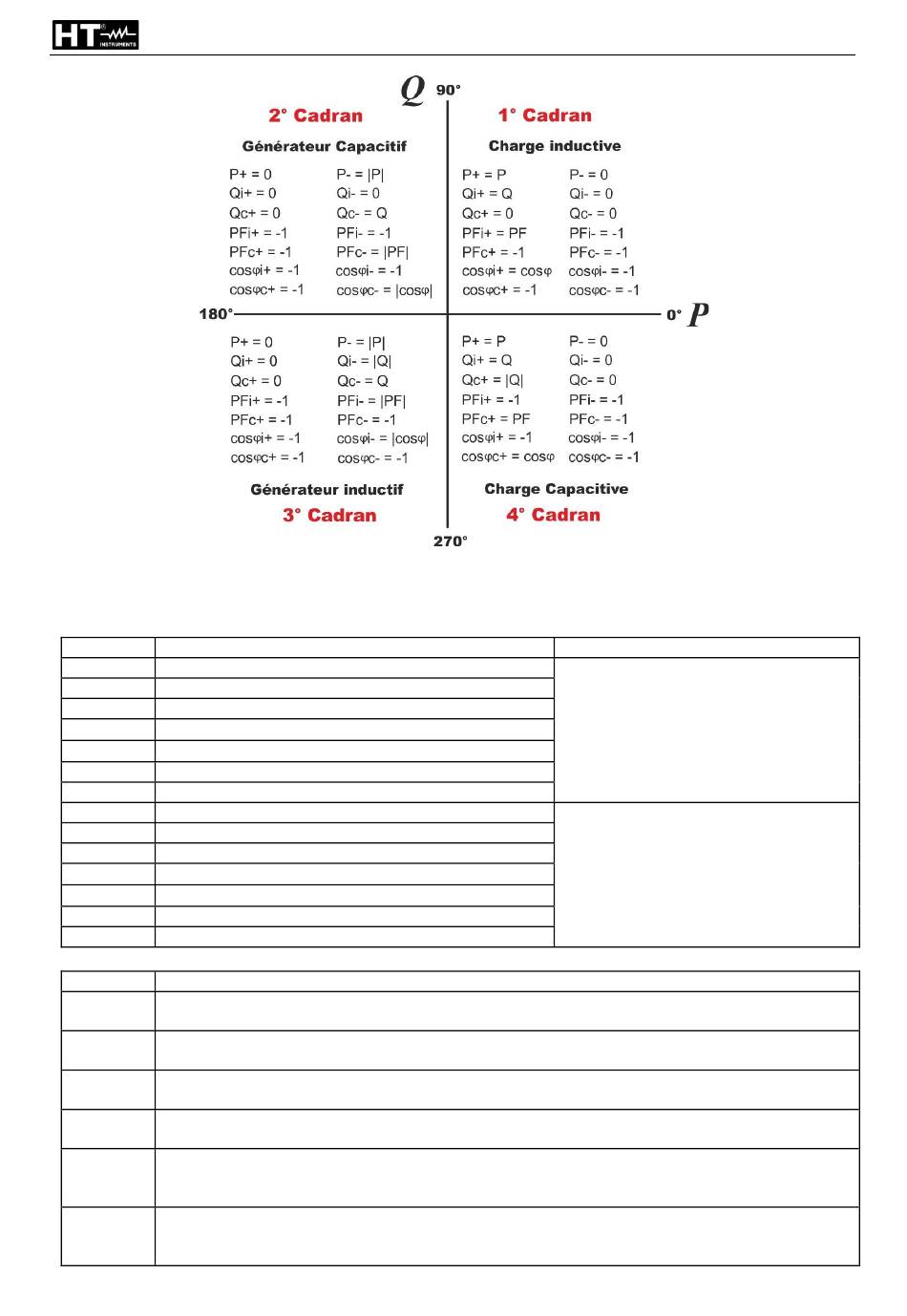

La signification des symboles utilisés et des valeurs qu'ils prennent dans le schéma
représenté ci-dessus est donnée dans les tableaux suivants :
SYMBOLE
P+ Puissance active +
PFc+ Facteur de puissance capacitif +
PFi+ Facteur de puissance inductif +
Facteur de puissance capacitif épuré +
cosc+
cosi+ Facteur de puissance inductif épuré +
Qc+ Puissance réactive capacitive +
Qi+ Puissance réactive inductive +
P- Puissance active -
PFc- Facteur de puissance capacitif -
PFi- Facteur de puissance inductif -
cosc- Facteur de puissance capacitif épuré -
Facteur de puissance inductif épuré -
cosi-
Qc- Puissance réactive capacitive -
Qi- Puissance réactive inductive -
VALEUR
La puissance active (positive ou négative) relative est définie dans le cadran examiné et prend
P
donc la valeur de la puissance active à cet instant
La puissance réactive (inductive ou capacitive, positive ou négative) relative est définie dans le
Q
cadran examiné et prend donc la valeur de la puissance réactive à cet instant
Le facteur de puissance (inductif ou capacitif, positif ou négatif) relatif est défini dans le cadran
PF
examiné et prend donc la valeur du Facteur de Puissance à cet instant.
Le facteur de puissance épuré (inductif ou capacitif, positif ou négatif) relatif est défini dans le
cos
cadran examiné et prend donc la valeur du facteur de puissance épuré à cet instant
La puissance active (positive ou négative) ou la puissance réactive (inductive ou capacitive,
0 positive ou négative) relative N'EST PAS définie dans le cadran examiné et prend donc une
valeur nulle.
Le facteur de puissance (inductif ou capacitif, positif ou négatif) relatif N'EST PAS défini dans
-1 le cadran examiné (cette condition est souvent due à une mauvaise connexion des
pinces sur les conducteurs)
DESCRIPTION
DESCRIPTION
FR - 86
REMARQUES
Valeurs positives grandeurs
(Condition d'absorption)
Valeurs négatives grandeurs
(Condition de génération)
PQA924
