5.3.1. Réglage des paramètres d'enregistrement
1. Sélectionner le mode « Enregistreur Config. ». L'instrument affiche la page-écran de

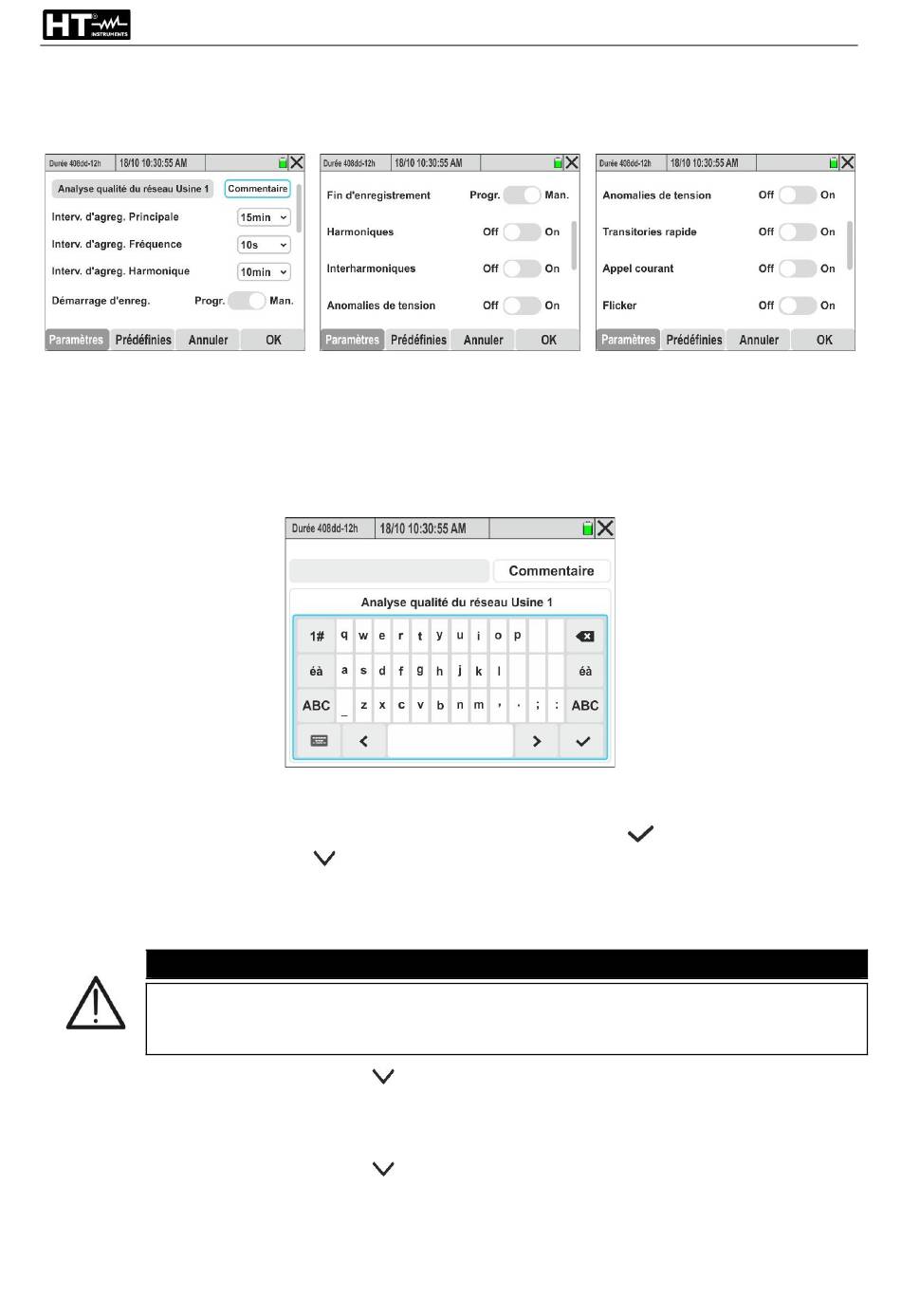

Fig. 28 – partie gauche
2. Toucher le menu « Paramètres » pour accéder aux pages de réglages des paramètres
d'enregistrement
3. Toucher le champ « Commentaire » pour saisir un commentaire personnalisé qui
apparaîtra également dans le rapport d'impression téléchargé sur PC par l'outil. La page
suivante s'affiche à l'écran :
Fig. 29: Réglage du commentaire sur l'enregistrement
4. Utiliser le clavier alphanumérique virtuel interne pour définir le commentaire (max 60
caractères) et confirmer l'opération en touchant le symbole «
5. Ouvrir le menu déroulant «
6. Sélectionner l'intervalle d'agrégation principale (relative aux grandeurs (tensions,
courants, puissances, facteurs de puissance, énergies) parmi les valeurs suivantes :
0,2s, 3s, 10s, 15s, 18s, 30s, 1min, 5min, 10min, 15min, 30min, 60min, 120min
En sélectionnant la valeur 0,2s, seules les valeurs RMS moyennes seront
disponibles, tandis que pour chaque valeur >0,2s, les valeurs moyenne, max et
min seront disponibles
7. Ouvrir le menu déroulant «
Fréquence »
8. Sélectionner l'intervalle d'agrégation relatif à la fréquence parmi les valeurs suivantes :
1s ÷ 30s par pas de 1s
9. Ouvrir le menu déroulant «
Harmoniques »
10. Sélectionner l'intervalle d'agrégation relatif à l'enregistrement des valeurs d'harmoniques
de tension et de courant parmi les valeurs suivantes : 0,2s, 3s, 6s, 10s, 12s, 15s, 18s,
30s, 1min, 5min, 10min, 15min, 30min, 60min, 120min
Fig. 28: Pages réglages enregistreur
» correspondant au champ « Interv.d'agrég. Principale »
ATTENTION
» correspondant au champ « Interv.d'agrég.
» correspondant au champ « Interv.d'agrég.
