19. Appuyer sur la touche « Table Données » pour passer à l'affichage numérique. La page
illustrée à la Fig. 58 - partie droite est affichée à l'écran. Les paramètres « hxx »
indiquent l'amplitude de l'harmonique xx, pour chaque canal sélectionné
20. Appuyer sur les touches « Tab » ou « Tab→ » pour passer respectivement à la page
précédente ou suivante des paramètres
21. Avec la sélection des 3 puissances actives, les histogrammes des grandeurs P1, P2
et P3 sont affichés à la Fig. 59 – partie gauche

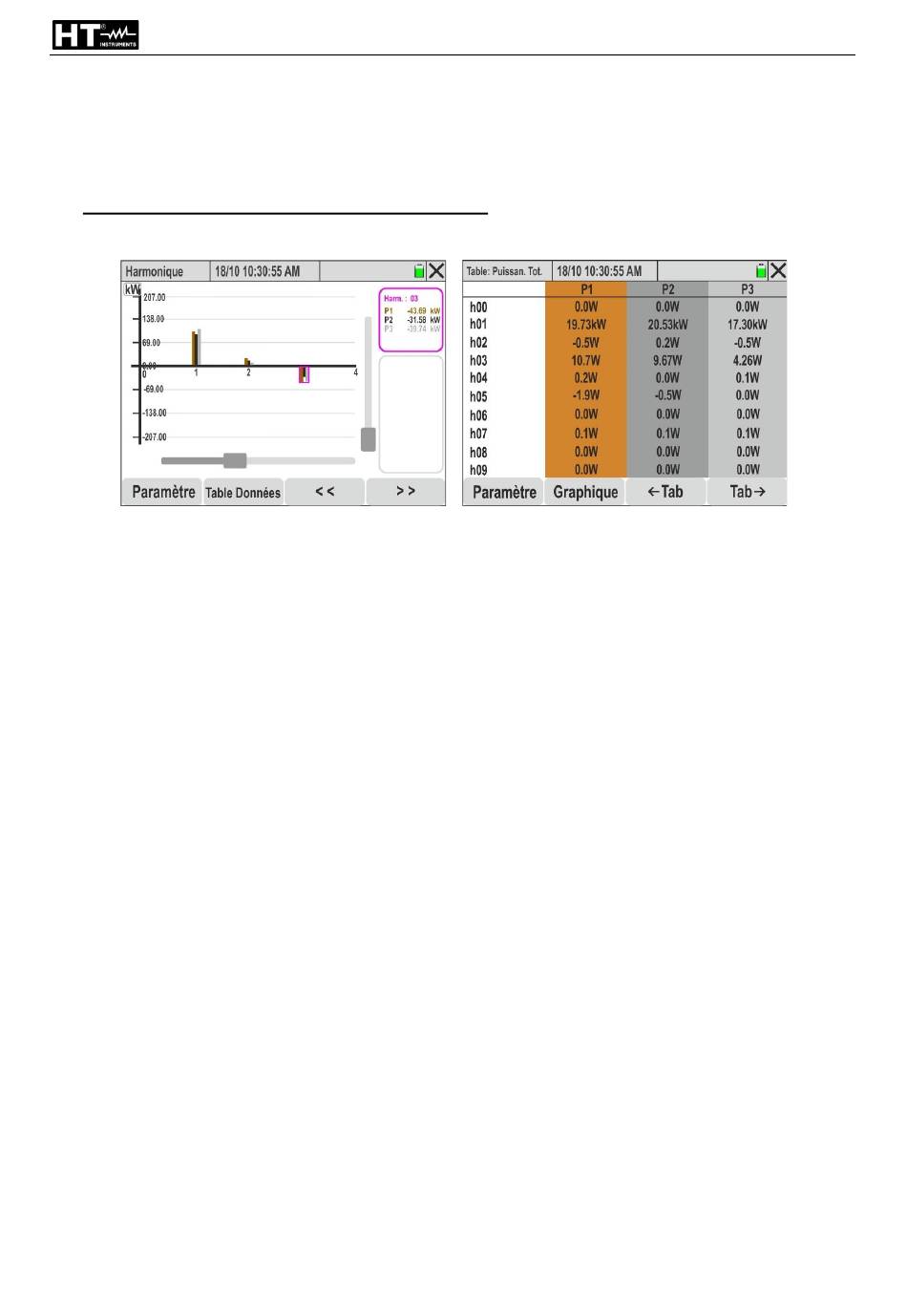

Fig. 59: Analyse harmoniques des puissances actives
22. La page affiche les graphiques des amplitudes des harmoniques des puissances actives
absorbées (valeur positive) ou générées (valeur négative) sélectionnés au format « % »
ou « W » avec des échelles de mesure différentes pour chaque grandeur. Utiliser les
outils de zoom vertical/horizontal et les barres de translation afin d'obtenir un affichage
ciblé des valeurs souhaitées
23. Appuyer sur la touche « Table Données » pour passer à l'affichage numérique. La page
illustrée à la Fig. 59 - partie droite est affichée à l'écran. Les paramètres « hxx » indiquent
l'amplitude de l'harmonique de puissance xx, pour chaque canal sélectionné
24. Appuyer sur les touches « Tab » ou « Tab→ » pour passer respectivement à la page
précédente ou suivante des paramètres
