• Appuyer sur les points de la forme d'onde pour déplacer le curseur fuchsia
aux points souhaités en lisant la valeur dans la section illustrée à la Fig. 46 –
partie 9. Utiliser les touches fléchées  et  pour un déplacement précis du
curseur sur l'axe des temps par pas de 0,1 ms
• Il est possible de sélectionner jusqu'à 4 canaux simultanément d'une
même grandeur (tension ou courant) ou tension et courant d'une seule
phase (V1N&I1, V2N&I2 ou V3N&I3)
• La valeur maximale du zoom horizontal permet d'afficher une période de la
forme d'onde du signal sélectionné
• Déplacer les curseurs de translation avec le stylet (voir Fig. 46 – parties 5)
pour focaliser les points exacts de la forme d'onde à examiner
1. Toucher « Canaux » (voir Fig. 46 – partie 4). La page-écran suivante s'affiche à l'écran

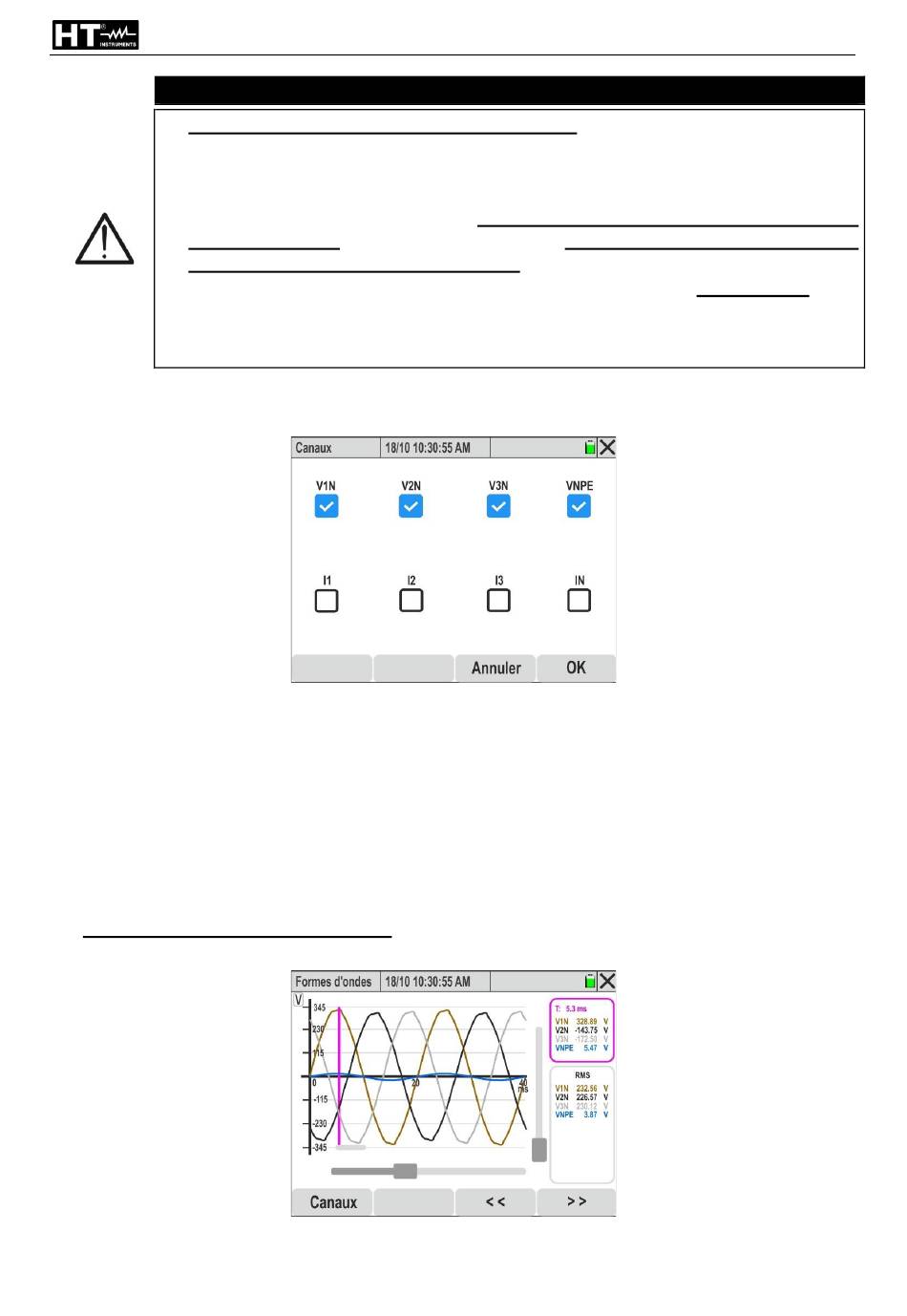

Fig. 47 : Sélection des canaux pour l'affichage des formes d'onde
2. Effectuer l'une des sélections suivantes :
➢ Tensions → jusqu'à 4 signaux simultanément (V1N, V2N, V3N, VPE)
➢ Courants → jusqu'à 4 signaux simultanément (I1, I2, I3, IN)
➢ Tensions, courants → jusqu'à 2 signaux simultanément (V1N&I1 ou V2N&I2, ou
V3N&I3 ou VNPE&IN)
3. Confirmer avec « OK » ou « Annuler » pour quitter sans effectuer d'opérations. Dans ce
dernier cas, la sélection des signaux reste celle effectuée précédemment
4. Avec la sélection des 4 tensions, les formes d'onde entre les phases individuelles et
le neutre et la tension entre le neutre et la terre sont représentés dans la figure suivante :
Fig. 48: Affichage des formes d'onde des tensions
