4. Pour exécuter la fonction Autoset, l'instrument nécessite le raccordement à un système
électrique avec des charges passives (sans cogénération) ayant un facteur de
puissance cos compris entre 0,7i ÷ 0,99c généralement présent dans les applications
industrielles. Si les conditions ne sont pas vérifiées, la fonction ne sera pas
exécutée
5. Confirmer en appuyant sur la touche « OK » → La fonction est exécutée et, au bout d'un
moment, la page illustrée à la Fig. 71 – partie droite s'affiche à l'écran si Autoset est
correct. Les paramètres suivants sont contrôlés :
➢ Tension sur l'entrée L1 → associée à V1
➢ Tension sur l'entrée L2 → associée à V2
➢ Tension sur l'entrée L3 → associée à V3
➢ Courant sur l'entrée I1 → associée à I1, type pince et phase tension V1 OK
➢ Courant sur l'entrée I2 → associée à I2, type pince et phase tension V2 OK
➢ Courant sur l'entrée I3 → associée à I3, type pince et phase tension V3 OK
6. Appuyer sur la touche « OK » pour revenir à la fonction multimètre
7. Dans le cas où la fonction Autoset détecte une ou plusieurs erreurs de connexion,
l'une des situations possibles est indiquée sur les figures suivantes :

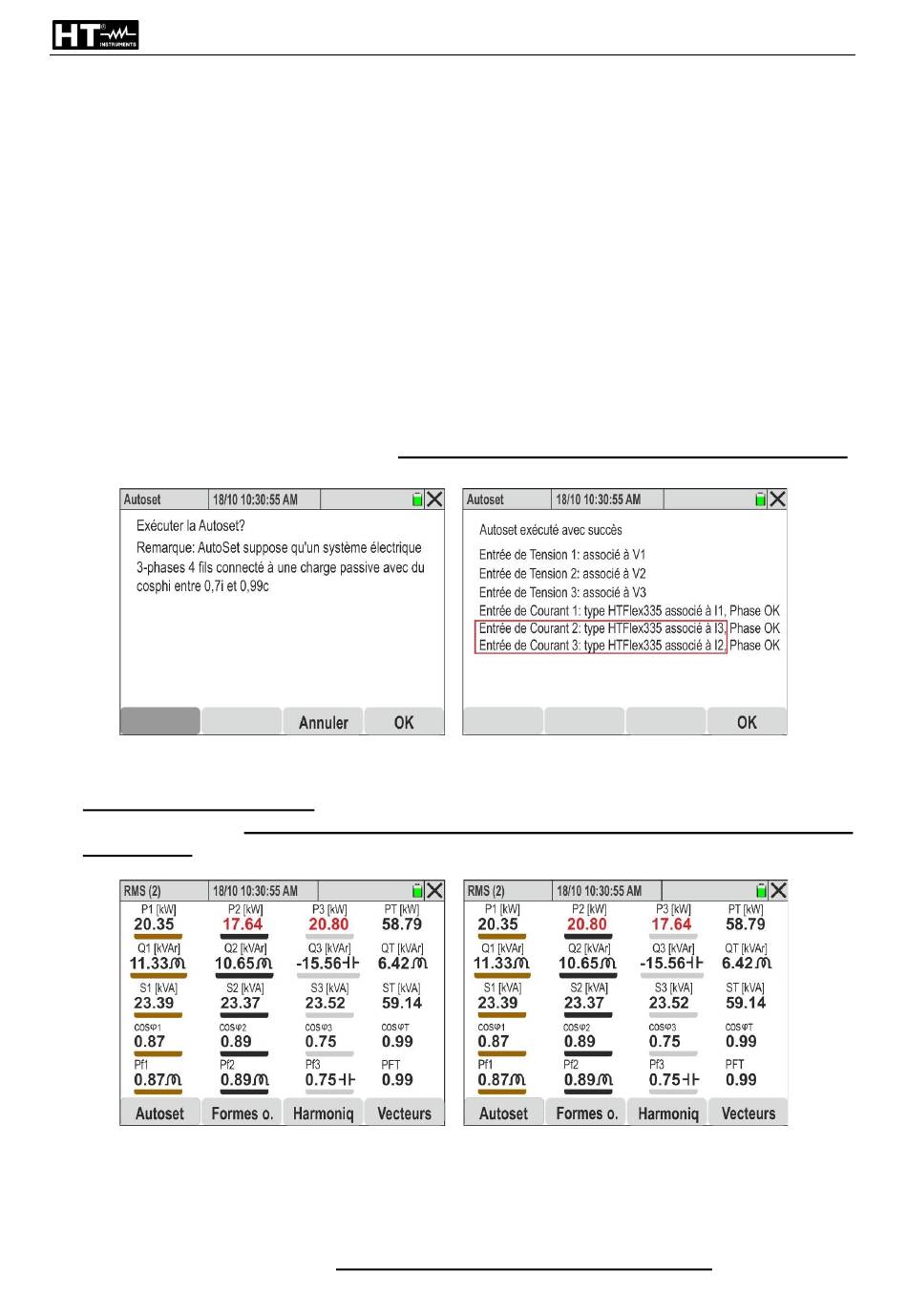

Fig. 72: Exécution Autoset avec erreurs de connexion (échange pinces)
8. La Fig. 72 – partie droite illustre un exemple dans lequel la fonction Autoset a détecté et
résolu automatiquement la présence d'une lecture incorrecte sur les phases L2 et L3
en raison d'une connexion incorrecte des pinces de courant (pinces 2 et 3
échangées)
Fig. 73: Effet de la fonction Autoset dans la section Multimètre (pinces échangées)
9. La Fig. 73 – partie gauche illustre la condition d'erreur décrite au point 8 où les
puissances actives P2 et P3 sont échangées (les valeurs indiquées en rouge ne
servent qu'à souligner le problème). Après l'exécution de l'Autoset, la nouvelle
condition est celle illustrée à la Fig. 73 – partie droite où les valeurs de P2 et P3 sont
revenues à celles attendues sans aucune intervention de l'opérateur
