➢ Pince rigide → transducteur à pince standard avec toroïde rigide (voir modèles dans
la liste de colisage jointe à l'instrument) pouvant être raccordé par le biais de
l'adaptateur ACON3F5M
➢ HTFlex315 → transducteur à pince flexible pour courant CA jusqu'à 6000 A, diamètre
interne max toroïde 80 mm
➢ HTFlex335 → transducteur à pince flexible pour courant CA jusqu'à 6000 A, diamètre
interne max toroïde 174 mm
➢ HTFlex355 → transducteur à pince flexible pour courant CA jusqu'à 10000 A,
diamètre interne max toroïde 270 mm
4. Ouvrir le menu déroulant «
ou le champ « FE Pince Cour. de Neutre » en sélectionnant la valeur de pleine échelle
(FE) en fonction du type de pince choisi dans le champ précédent pour la mesure des
courants de Phase et du courant de Neutre. Les valeurs suivantes sont disponibles :
➢ 1A, 5A, 10A, 30A, 40A, 100A, 200A, 300A, 400A, 1000A, 2000A, 3000A → Pinces
à toroïde rigide
➢ 300A, 3000A, 6000A → Pinces flexibles HTFlex315, HTFlex335
➢ 300A, 3000A, 10000A → Pince flexible HTFlex355
• Dans le cas où les pinces sont équipées d'un sélecteur de pleine échelle (FE),
afin d'obtenir des résultats de mesure corrects il est nécessaire que le FE
défini sur l'instrument soit toujours identique à celui sélectionné sur les
pinces
• Il n'est pas possible de sélectionner physiquement le FE des transducteurs
flexibles, mais l'instrument permet tout de même de définir des débits
intermédiaires qui permettent d'optimiser la résolution de mesure
• On envisage généralement 0,5 %FE comme valeur minimale mesurable
par les transducteurs à pince, sauf indication contraire dans les spécifications
techniques de l'instrument
5. Toucher le champ « Ratio TV » pour définir le rapport de transformation d'éventuels
transformateurs de tension (TV) présents dans l'installation examinée afin d'obtenir des
lectures correctes associées au primaire des transformateurs eux-mêmes. La page-
écran suivante s'affiche à l'écran :

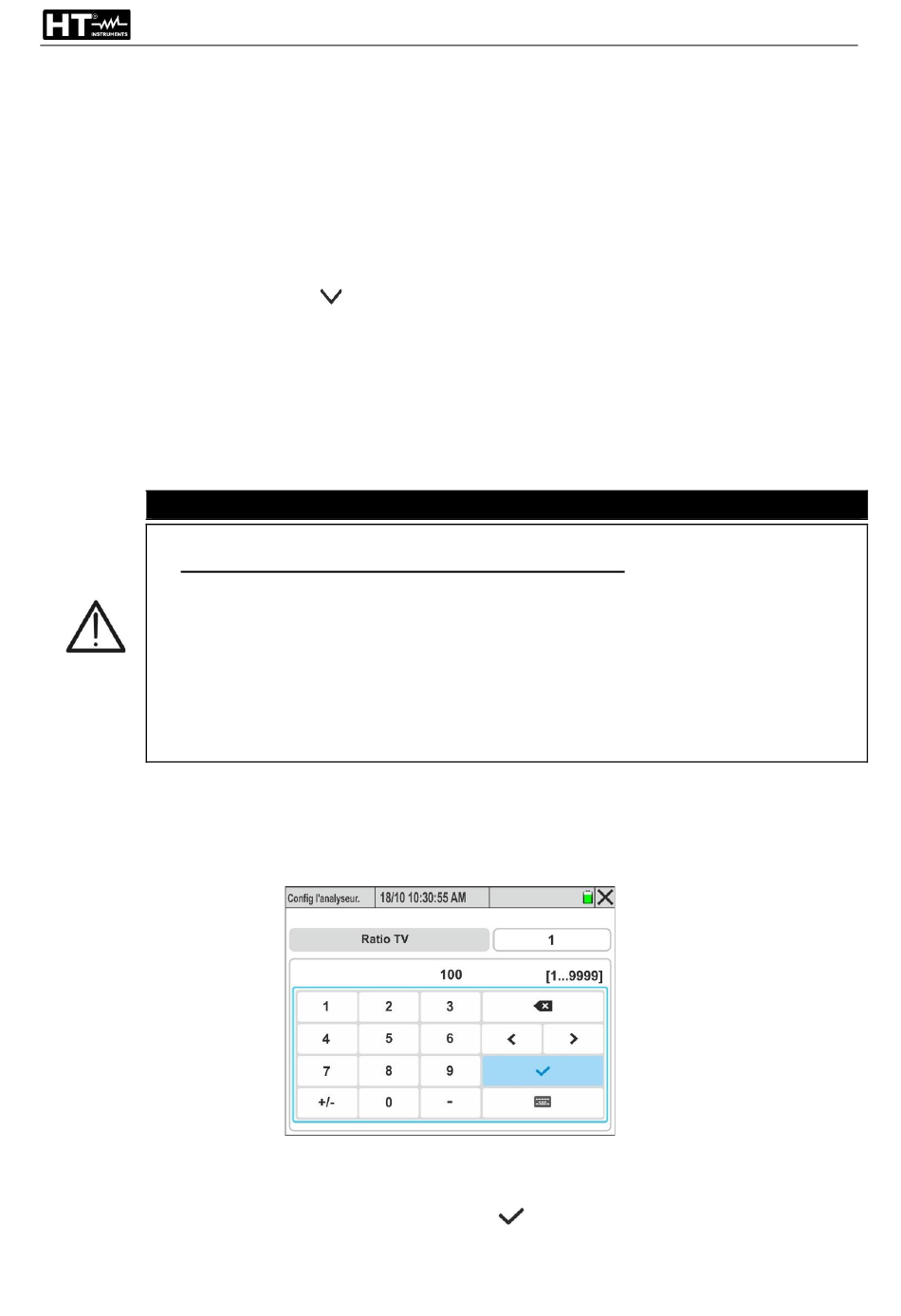

Fig. 22 : Réglage du rapport de transformation des TV externes
6. Utiliser le clavier virtuel pour définir la valeur du rapport de transformation du TV et
confirmer l'opération en touchant le symbole «
l'intervalle : 1 ÷ 9999. L'indication
ne faisant pas partie de l'intervalle
» correspondant au champ « FE Pince Cour. de Phase »
ATTENTION
[1...9999]
s'affiche si l'on essaie de définir une valeur
FR - 22
». La valeur doit être comprise dans
