5.1.2. Affichage des formes d'onde des signaux

À titre d'exemple, les pages d'un système Triphasé 4 fils avec pays sélectionné = Europe
sont affichées ci-dessous. Des considérations similaires s'appliquent à tout autre système
de mesure et pays sélectionné. Le nombre de pages disponibles dépend du type de
système considéré. En présence d'une page relative aux valeurs numériques, il est
possible de sélectionner à tout moment l'affichage des formes d'onde des grandeurs tension
et courant en entrée en appuyant sur la touche F2 ou au moyen de la touche virtuelle
« Graphiques U/I ». La signification des symboles est indiquée à la Fig. 46 ci-dessous. Pour
opérer sur la fenêtre des formes d'onde, il est recommandé d'utiliser le stylet PT400.

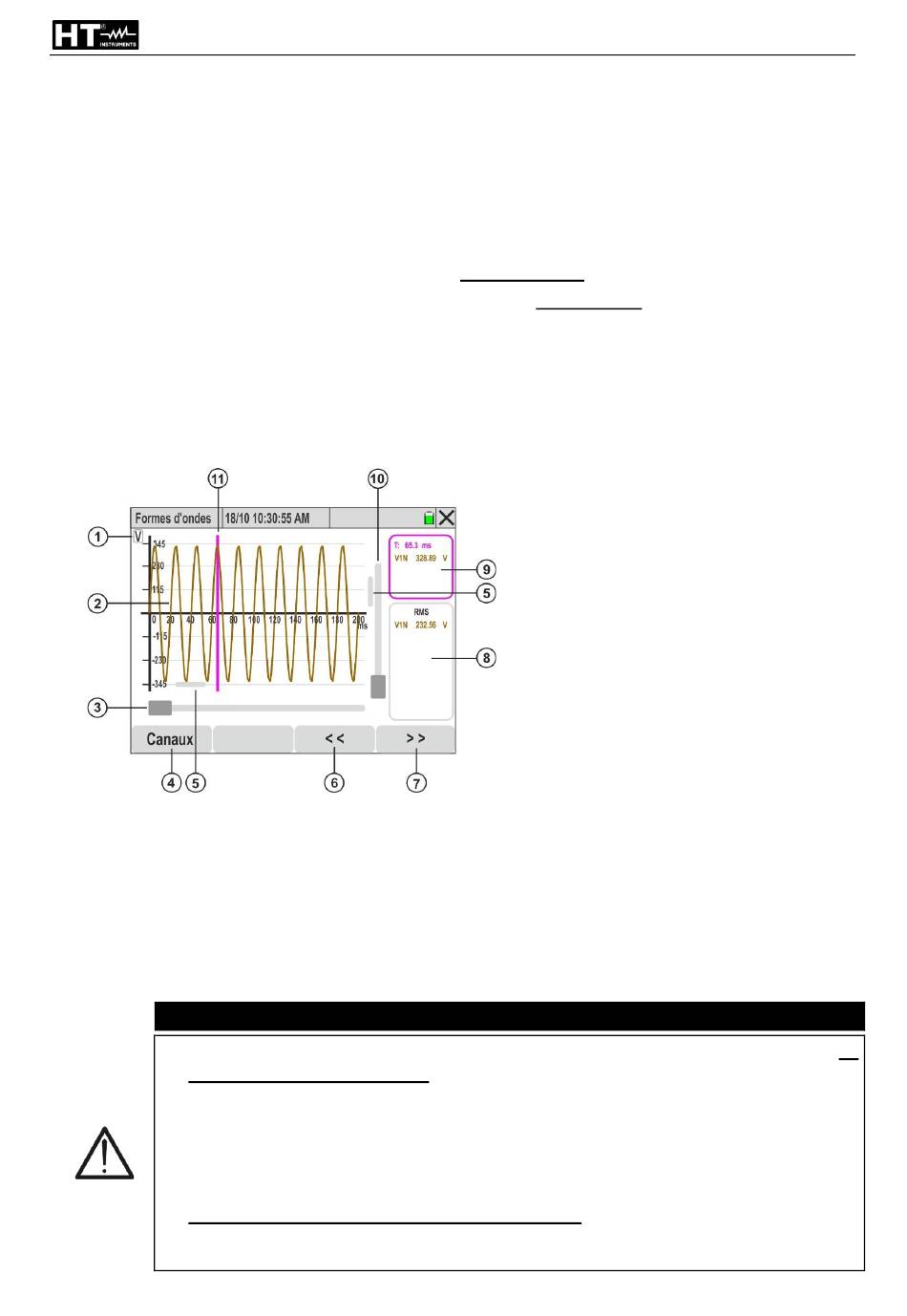

Fig. 46: Description des symboles présents sur la page des formes d'onde
• L'instrument affiche toujours 1024 points pour chaque grandeur correspondant à 10
formes d'onde consécutives (max 200 ms à 50 Hz et 167 ms à 60 Hz) (voir Fig. 46)
• L'axe des ordonnées par défaut est celui de gauche où le FE de la tension ou du
courant sélectionné est affiché. L'axe des ordonnées de droite est celui du courant en
cas de présence simultanée de tension et de courant
• Le FE affiché est automatiquement adapté par les opérations de zoom et/ou de
translation effectuées par l'utilisateur
• Toucher n'importe quel point du graphique pour afficher le curseur fuchsia
d'affichage des valeurs instantanées (voir Fig. 46 – partie 11). Toucher la section
illustrée à la Fig. 46 – partie 9 pour masquer le curseur
LÉGENDE :
1. Indication
affichée (V = tension, A =
courant)
2. Forme d'onde de la grandeur
sélectionnée dans la section
« Canaux »
3. Curseur de zoom horizontal
4. Touche « Canaux » pour la
sélection
affichables
5. Curseurs de translation de la
forme d'onde sur les axes
horizontal et vertical
6. Touche de translation gauche de
la
horizontal (uniquement avec
Zoom actif)
7. Touche de translation droite de
la
horizontal (uniquement avec
Zoom actif)
8. Section affichage valeurs TRMS
grandeurs sélectionnées
9. Section
instantanées grandeurs et axe
des temps
10. Curseur de zoom vertical
11. Curseur d'affichage des valeurs
instantanées sur le graphique
ATTENTION
FR - 36
de la grandeur
des grandeurs
forme d'onde sur
forme d'onde sur
affichage
PQA924
l'axe
l'axe
valeurs
