2. Toucher la figure présente à l'écran pour changer le type de système électrique
examiné. L'instrument affiche cycliquement les options suivantes :
➢ Système Monophasé 2 fils (voir § 6.1.1)
➢ Système Triphasé 4 fils (voir § 6.1.2)
➢ Système Triphasé 3-fils (voir § 6.1.3)
➢ Système Triphasé 3 fils Aron (voir § 6.1.4)
➢ Système Triphasé 4 fils Prise centrale 3F HL (voir § 6.1.5)
➢ Système Triphasé 3 fils étoile ouverte 2F 2E (voir § 6.1.6)
➢ Système Monophasé 3 fils Prise centrale 1F PC (voir § 6.1.7)
3. Ouvrir le menu déroulant «
4. Sélectionner la valeur de la tension nominale du système parmi les options :
100 V,105 V,110 V,115 V,120 V,125 V,127 V,150 V,190 V,200 V,208 V,216 V,220 V,23
0 V,240 V,250 V,277 V,346 V,380 V,400 V,415 V,433 V,440 V,480 V,575 V,690 V. Les
valeurs disponibles dépendent également du type de système sélectionné
5. Ouvrir le menu déroulant «
6. Sélectionner la valeur de la fréquence du système parmi les options : 50 Hz, 60 Hz
7. Appuyer sur la touche SAVE ou sur la touche virtuelle « OK », ou sur la touche de
fonction F4 pour enregistrer le réglage sélectionné qui reste même après l'arrêt de
l'instrument
8. Toucher l'icône «
5.2.2. Réglage du type de transducteurs à pince
L'instrument effectue les mesures de courant de la manière suivante :
➢ Mesure directe au moyen de transducteurs à pince avec toroïde rigide ou flexible, avec
sélection de modèles différents pour courants de Phase et courant de Neutre
➢ Mesure sur secondaire de transformateurs de courant (TI) présents sur l'installation
avec des transducteurs à pince à toroïde rigide (application typique des systèmes
MT/BT)
1. Sélectionner l'élément « Transd. ». L'instrument affiche la page suivante dont les
éléments peuvent différer en fonction du type de système sélectionné

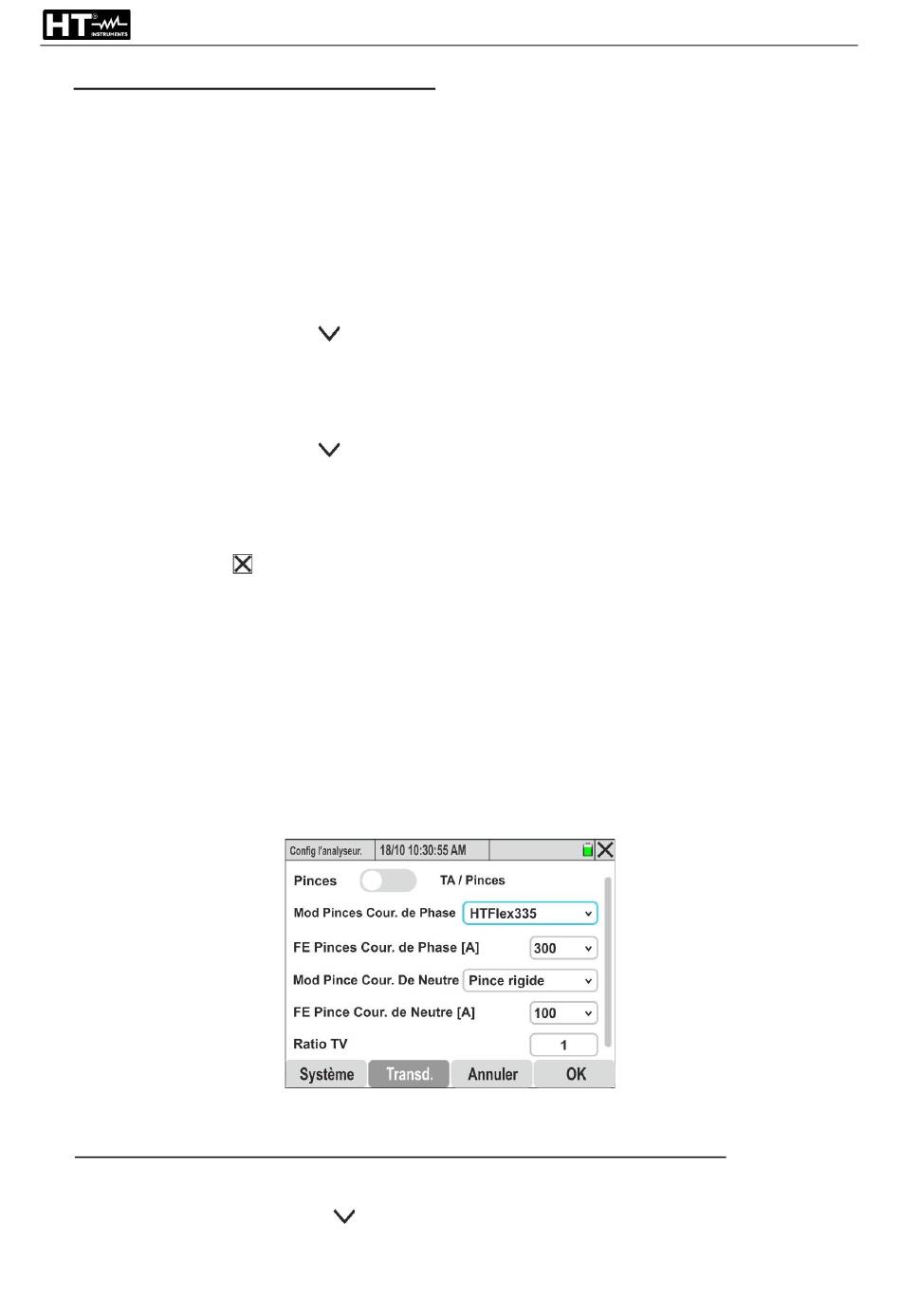

Fig. 21: Réglages des transducteurs de courant et de leurs FE
2. Déplacer d'une simple pression le sélecteur virtuel en position « Pince » afin de définir
le type de pince pour la mesure des courants de phase, du courant (le cas échéant) de
neutre et de leur pleine échelle (FE) respective
3. Ouvrir le menu déroulant «
Phase » et « Mod Pince Cour de Neutre » en sélectionnant le type de pince parmi les
options suivantes :
» correspondant au champ « Vnom L-N ou L-L »
» correspondant au champ « Fréquence »
» ou la touche ESC pour quitter sans enregistrer
» correspondant aux champs « Mod Pinces Cour. de
