2. Retirez la quincaillerie (A). Conservez la quincaillerie.
3. Retirez les supports en métal (B) et (C).
NOTE:
Il existe un support supplémentaire (B) qui ne figure pas sur
l'illustration.
4. Retirez la quincaillerie (A) fixant les barres coulissantes (B).
Conservez la quincaillerie.
5. Retirez et conservez les barres coulissantes (B).
6. Retirez la quincaillerie (C) fixant la tête de couteau (D) et la
tête de couteau (E). Conservez la quincaillerie.
7. Retirez et conservez les têtes de couteau (D) et (E).
8. Retirez la quincaillerie (A) fixant le couvercle (B). Conservez
la quincaillerie.
9. Retirez le couvercle (B).
262629
MAINTENANCE ET ENTRETIEN

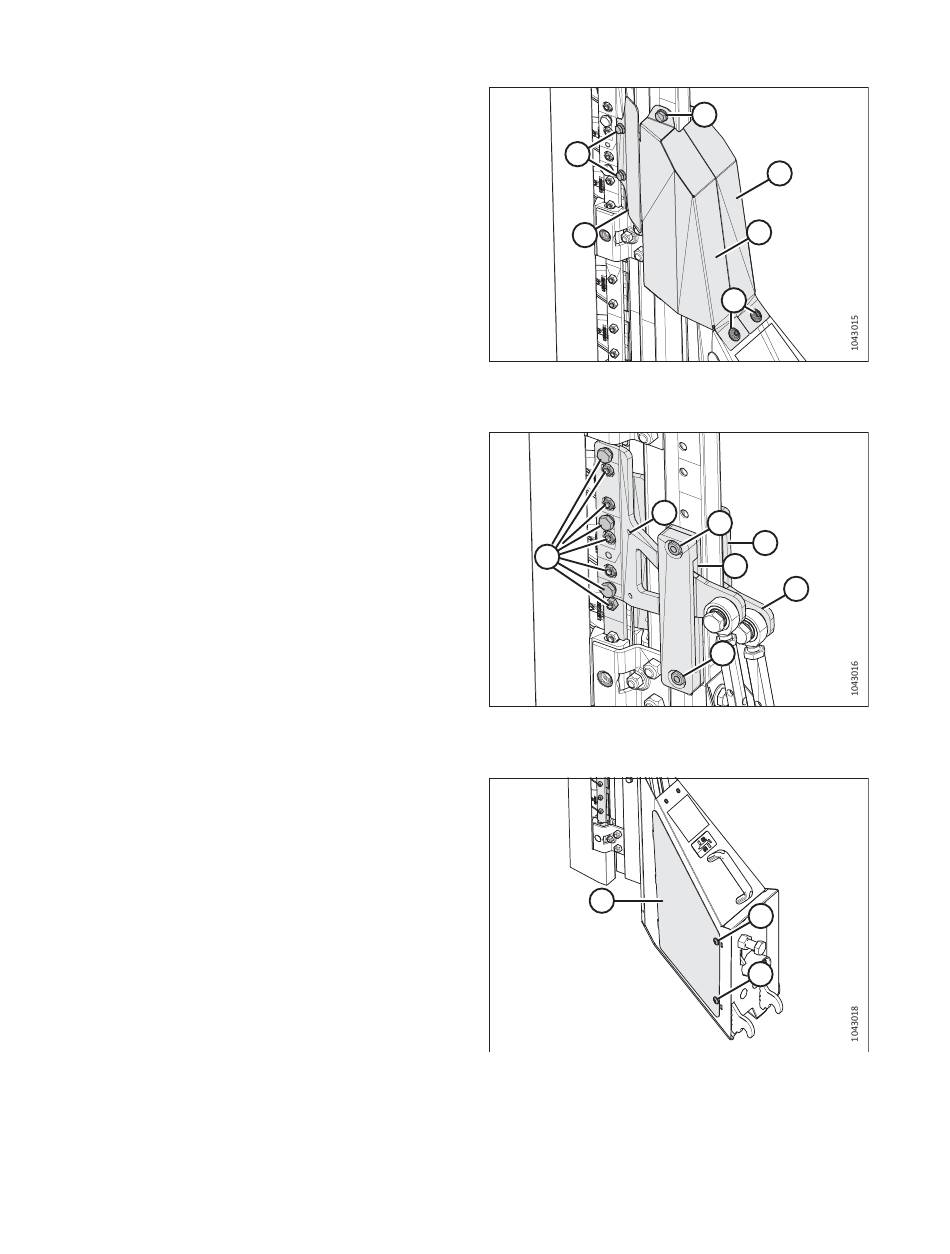

Figure 4.380: Retirer la quincaillerie autour du
couteau
Figure 4.381: Retirer la quincaillerie fixant les
têtes de couteau
Figure 4.382: Retrait du capot
