SYSTÈME DE CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
3.20.4 Étalonnage du contrôle de hauteur automatique de la plateforme –
New Holland séries CR et CH
La sortie du capteur du contrôle de hauteur automatique de la plateforme (CHAP) doit être étalonnée à chaque
moissonneuse-batteuse, sinon la fonction CHAP ne fonctionnera pas correctement.
NOTE:
Modèles CR : Cette section s'applique uniquement aux modèles 2015 et aux modèles CR ultérieurs (6.80, 6.90, 7.90, 8.90,
9.90 et 10.90). Pour les autres modèles de moissonneuses-batteuses New Holland pré-2015, consultez
batteuses New Holland séries CR et CX – 2014 ou antérieures, page
DANGER
Pour éviter toute blessure corporelle ou mortelle due à un démarrage inattendu de la machine, coupez toujours le
moteur et retirez la clé du contact avant de faire des réglages sur la machine.
DANGER
Assurez-vous qu'il n'y a personne dans la zone.
NOTE:
Il se peut que des modifications aient été apportées aux commandes ou à l'écran de la moissonneuse-batteuse depuis la
publication de ce document. Pour les toutes dernières informations, consultez le manuel d'opération de la moissonneuse-
batteuse.
NOTE:
Le réglage trop léger du flottement de la plateforme peut empêcher l'étalonnage du CHAP. Pour éviter que la plateforme
ne se sépare de l'adaptateur de moissonneuse-batteuse, il sera peut-être nécessaire d'appliquer au flottement une valeur
plus lourde pendant l'étalonnage.
1. Garez la moissonneuse-batteuse sur une surface plane.
2. Vérifiez que la plateforme est à niveau avec le sol. Si un
réglage est nécessaire :
• Assurez-vous que la moissonneuse-batteuse est
stationnée sur une surface plane.
• Si la moissonneuse-batteuse en est équipée, utilisez
l'inclinaison latérale de la moissonneuse-batteuse pour
mettre le convoyeur à niveau avec le sol.
• Si un réglage supplémentaire est nécessaire, arrêtez le
moteur, retirez la clé du contact et assurez-vous que les
pneus de la moissonneuse-batteuse sont gonflés à la
bonne pression.
NOTE:

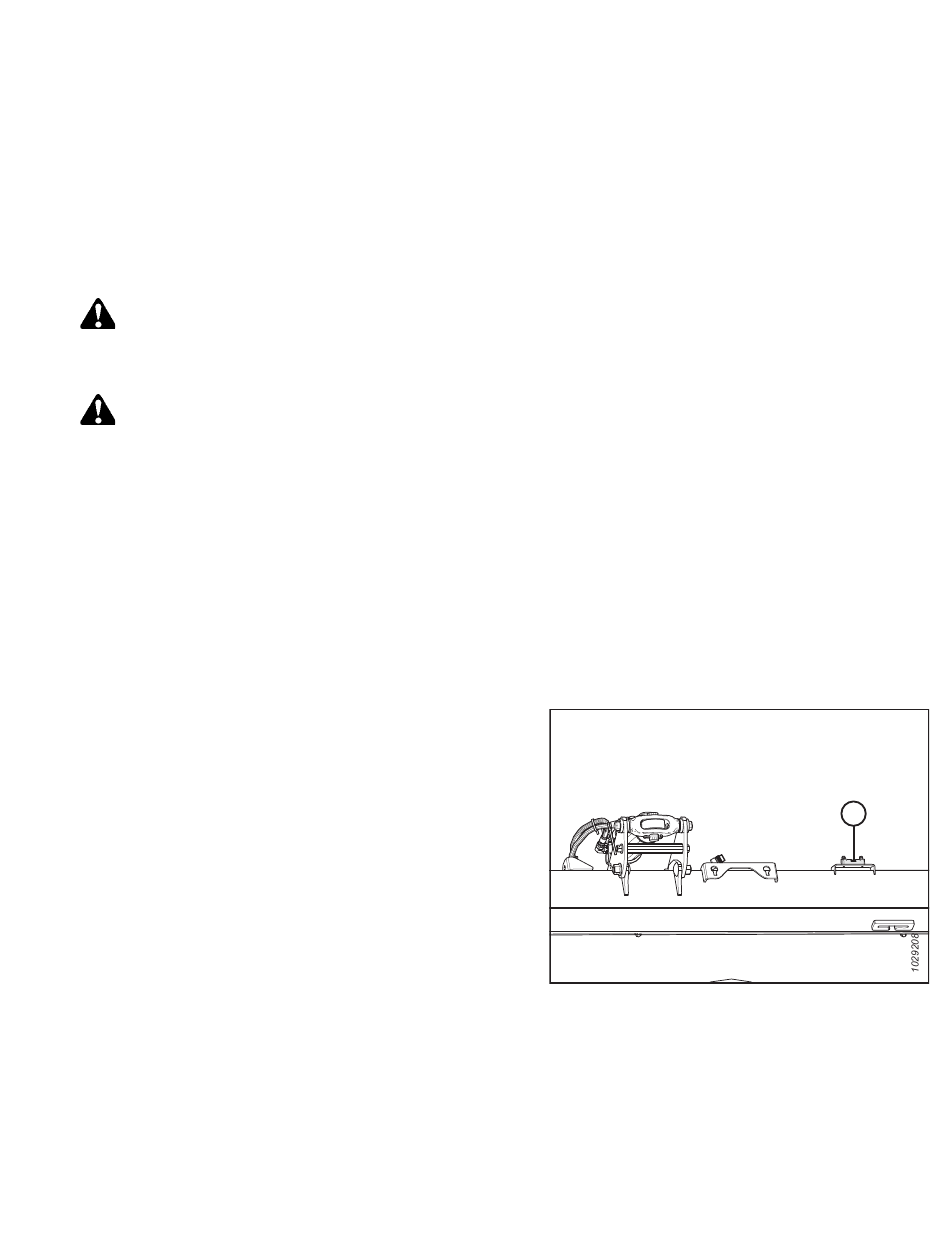

Le niveau à bulle (A) est situé sur le cadre du module de
flottement. La plateforme est à niveau si la bulle se trouve
au centre du niveau à bulle.
262629
526.
Figure 3.875: Niveau à bulle
547
