Configuration des doigts de lamier pointus sur les plateformes à couteau unique
La configuration des doigts change en fonction de la taille de la plateforme. L'illustration présentée ici montre des doigts
pointus installés sur des plateformes à couteau unique.

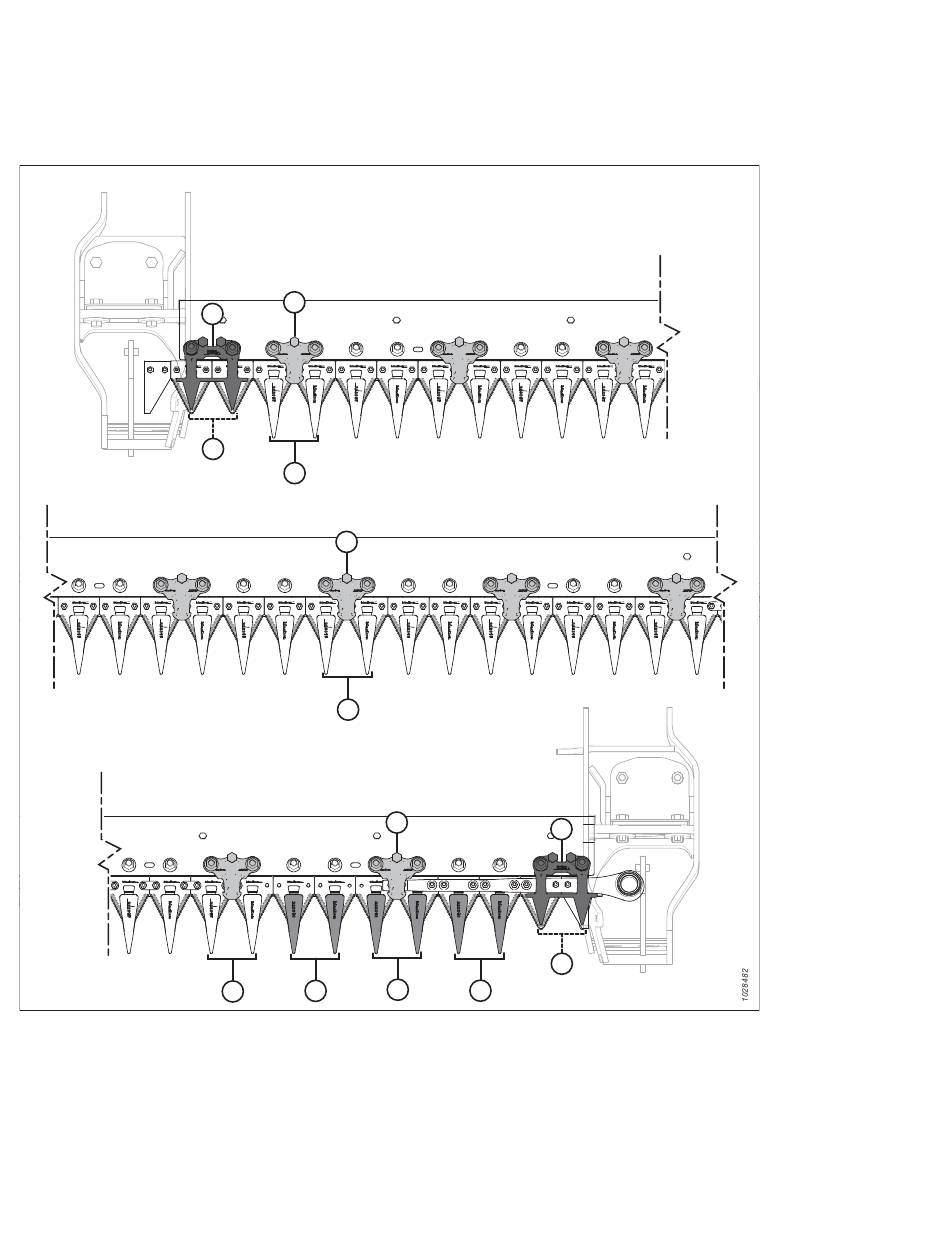

Figure 4.110: Emplacement des doigts et mécanismes de retenue – Plateformes à couteau unique
A – Rabatteur pointu (MD Nº 286329)
C – Doigt de lamier d'extrémité pointu (sans barre d'usure) (MD Nº 286316)
E – Doigt de lamier PlugFree
MC (sans barre d'usure) (MD Nº 286319)
262629
MAINTENANCE ET ENTRETIEN
A
D
F
B
A
B
B C
A
D
E
C
C
B – Doigt de lamier pointu (MD Nº 286315)
D – Rabatteur d'extrémité PlugFree
F – Doigt de lamier court (MD Nº 286318)
666
MC (MD Nº 286331)
