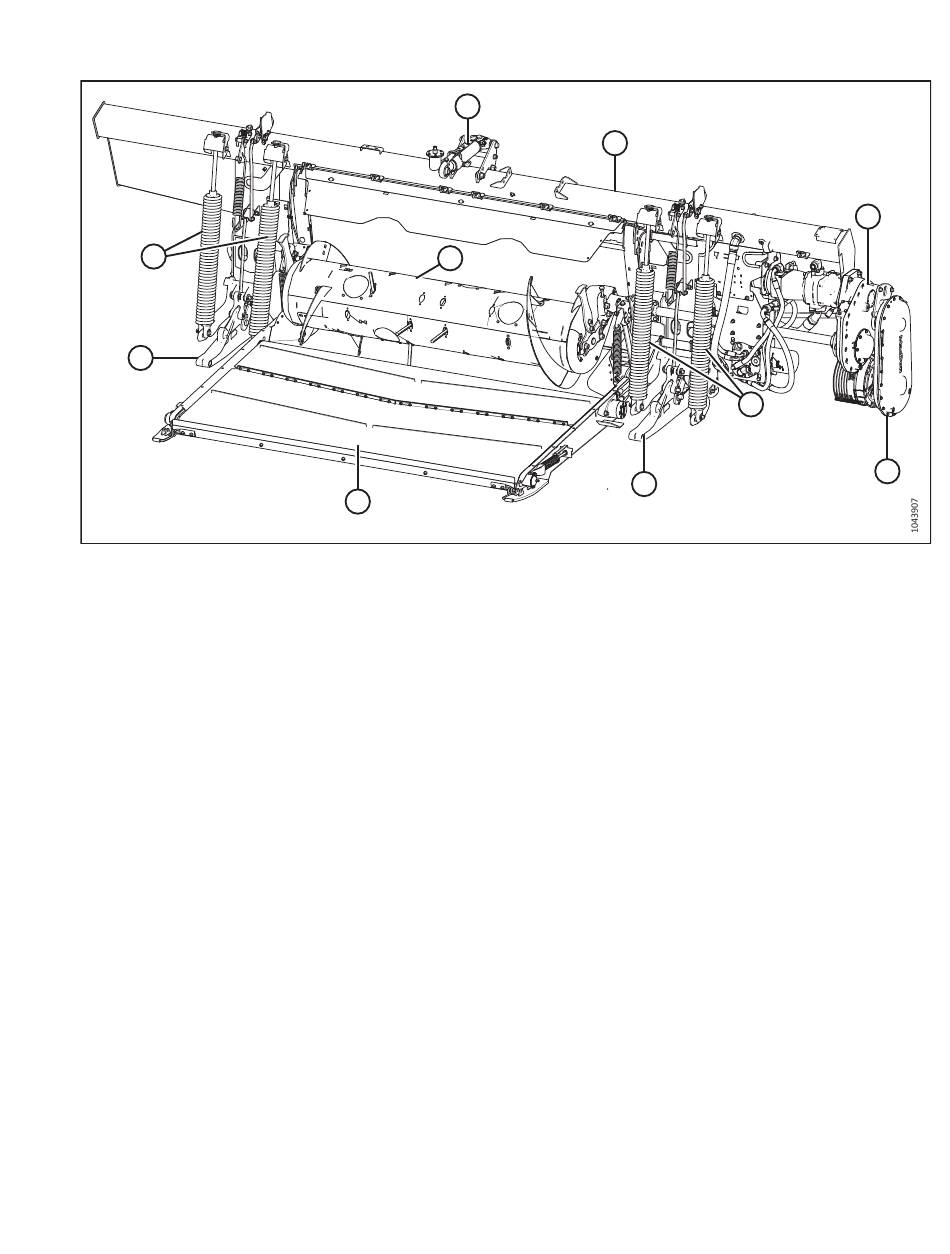

Figure 2.5: Côté plateforme du module de flottement FM200 avec système hydraulique modulable (MHS)
A – Vis d'alimentation
D – Réservoir hydraulique
G – Bras de support de la plateforme (x2)
262629
APERÇU DU PRODUIT
C
A
H
B – Ressorts du flottement de la plateforme (x4)
E – Boîte d'entraînement principal
H – Tapis d'alimentation
39
D
B
G
C – Vérin d'inclinaison
F – Boîte de vitesse d'achèvement
J – Transmission
E
F
Révision A
