19. Retirez les boulons et les écrous (A). Retirez les courroies
de raccordement du tapis (B).
20. Tirez le tapis du tablier.
21. Installez le nouveau tapis sur le rouleau d'entraînement (A).
Vérifiez que les guides du tapis s'adaptent dans les rainures
du rouleau d'entraînement (B).
22. Tirez le tapis vers le bas du tablier d'alimentation et au-
dessus du rouleau libre (C).
23. Connectez le joint du tapis avec les courroies de
raccordement (B). Fixez les sangles avec les écrous et les
vis (A).
IMPORTANT:
Veillez à ce que les têtes de vis soient orientées vers
l'arrière du tablier. Ne serrez les vis que jusqu'à ce que les
extrémités des vis soient au même niveau que les écrous.
262629
MAINTENANCE ET ENTRETIEN

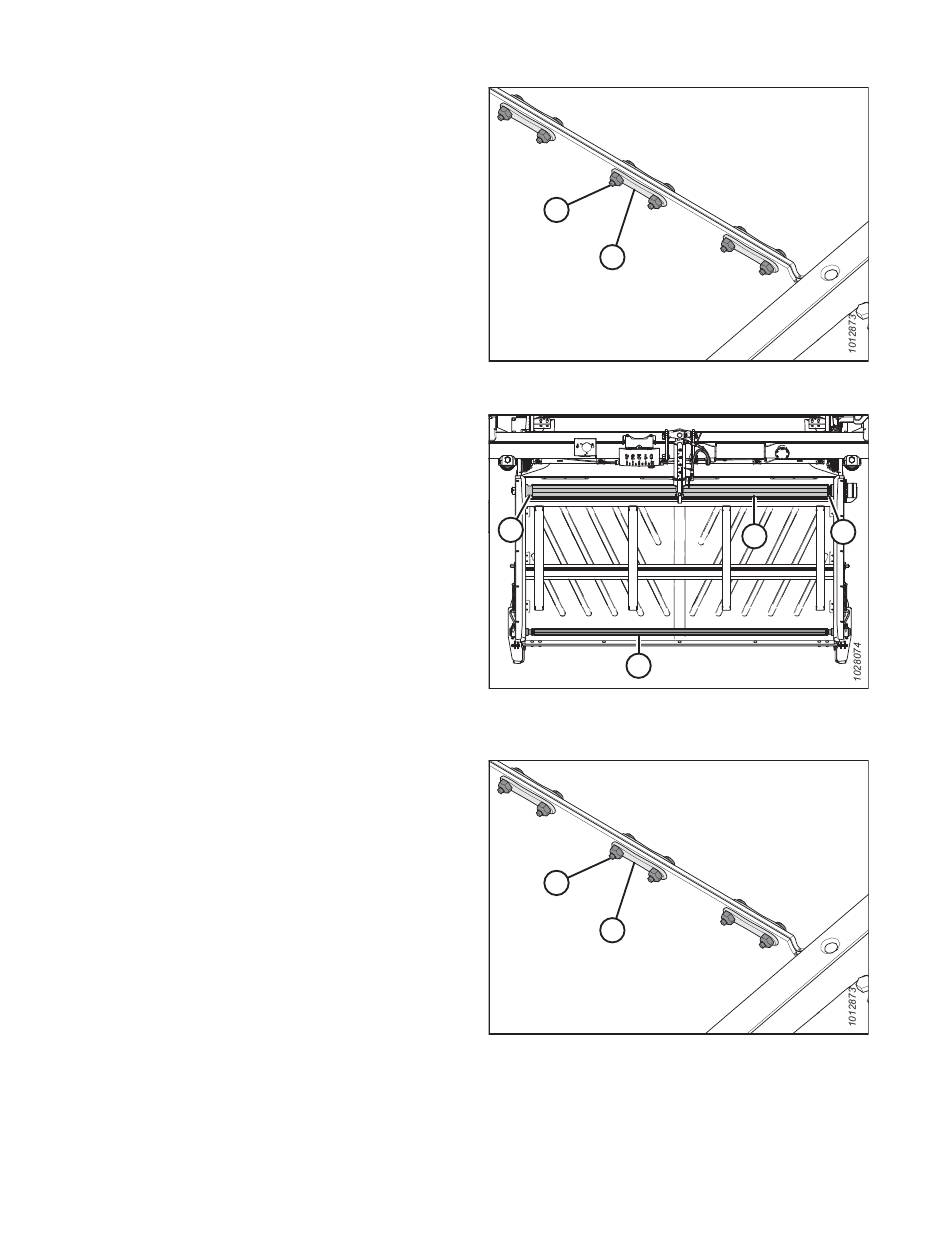

Figure 4.164: Raccordement du tapis
