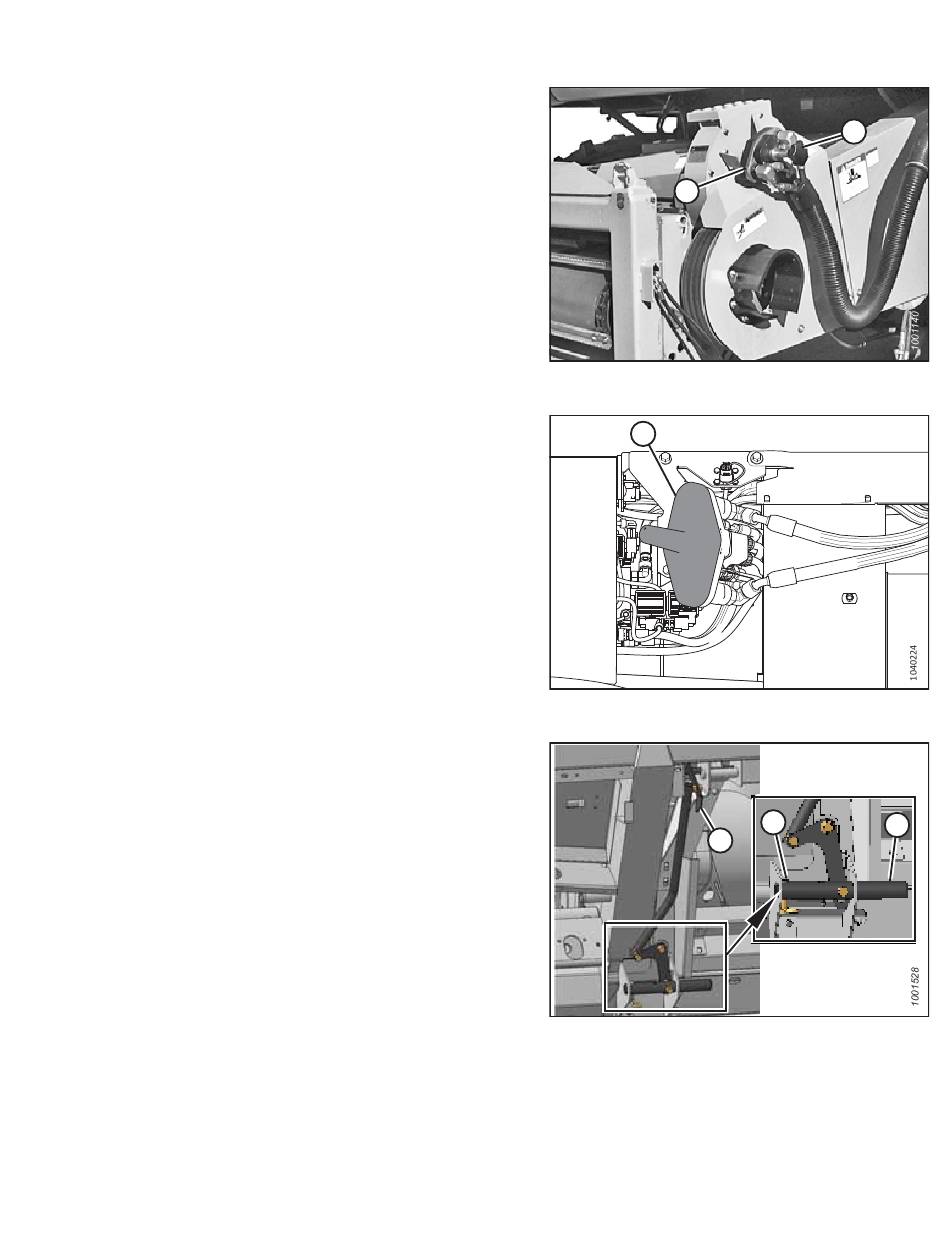

7. Placez le coupleur (A) sur la prise de la moissonneuse-
batteuse, puis tournez le bouton (B) pour fixer le coupleur
sur la prise.
8. Si les commandes en cabine MacDon sont installées,
débranchez le connecteur de commande en cabine C81A de
la prise C81B et rangez-le dans son emplacement sur la
moissonneuse-batteuse.
9. Placez le capot (A) sur la prise du module de flottement.
10. Retirez la goupille de verrouillage (A) de la goupille du
module de flottement (B).
11. Soulevez la poignée (C) pour dégager les broches (B) du
module de flottement du convoyeur.
12. Remettez la goupille de verrouillage (A) dans la goupille du
module de flottement et fixez-la avec une épingle.
262629
OPÉRATION
Figure 3.128: Coupleur de la moissonneuse-batteuse
A
Figure 3.129: Module de flottement
Figure 3.130: Verrous du convoyeur
111
A
B
A
C
B
