SYSTÈME DE CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
1. Positionnez la plateforme de sorte que la barre de coupe soit à 254-356 mm (10-14 po) du sol.
2. Coupez le moteur et retirez la clé du contact.
3. Déverrouillez le flottement de la plateforme. Pour obtenir des instructions, consultez
flottement de la plateforme, page
4. Verrouillez les ailes de la plateforme. Pour obtenir des instructions, consultez
236.
ATTENTION
Pour éviter les coupures, les pincements et autres lésions
corporelles à la personne qui vérifie les butées inférieures,
assurez-vous que personne ne soulève manuellement, ne fait
rebondir ou ne déplace la plateforme d'une manière ou d'une
autre pendant que la rondelle de butée inférieure fait l'objet
d'un contact et d'un contrôle de mouvement.
5. Vérifiez que l'articulation de verrouillage du flottement se
trouve sur les butées (la rondelle [A] ne peut pas bouger)
aux deux emplacements.
NOTE:
Si la plateforme n'est PAS sur les butées, la tension peut
dépasser la plage en cours de fonctionnement et entraîner
un dysfonctionnement du système CHAP. Pour résoudre le
problème, il faut alourdir la plateforme en diminuant le
flottement. Pour obtenir des instructions, consultez
Contrôle et réglage du flottement de la plateforme, page
222.
6. Si le pointeur n'est pas à zéro, desserrez le boulon (A) et
tournez la plaque de l'indicateur de flottement (B) jusqu'à
ce que le pointeur (C) se trouve sur 0 (D). Serrez l'écrou sur
le boulon (A).
NOTE:
Utilisez le point zéro (E) au-dessus de l'autocollant pour
régler correctement l'aiguille de l'indicateur.
262629
233.
498
Verrouillage/déverrouillage du
Fonctionnement en mode rigide, page
A

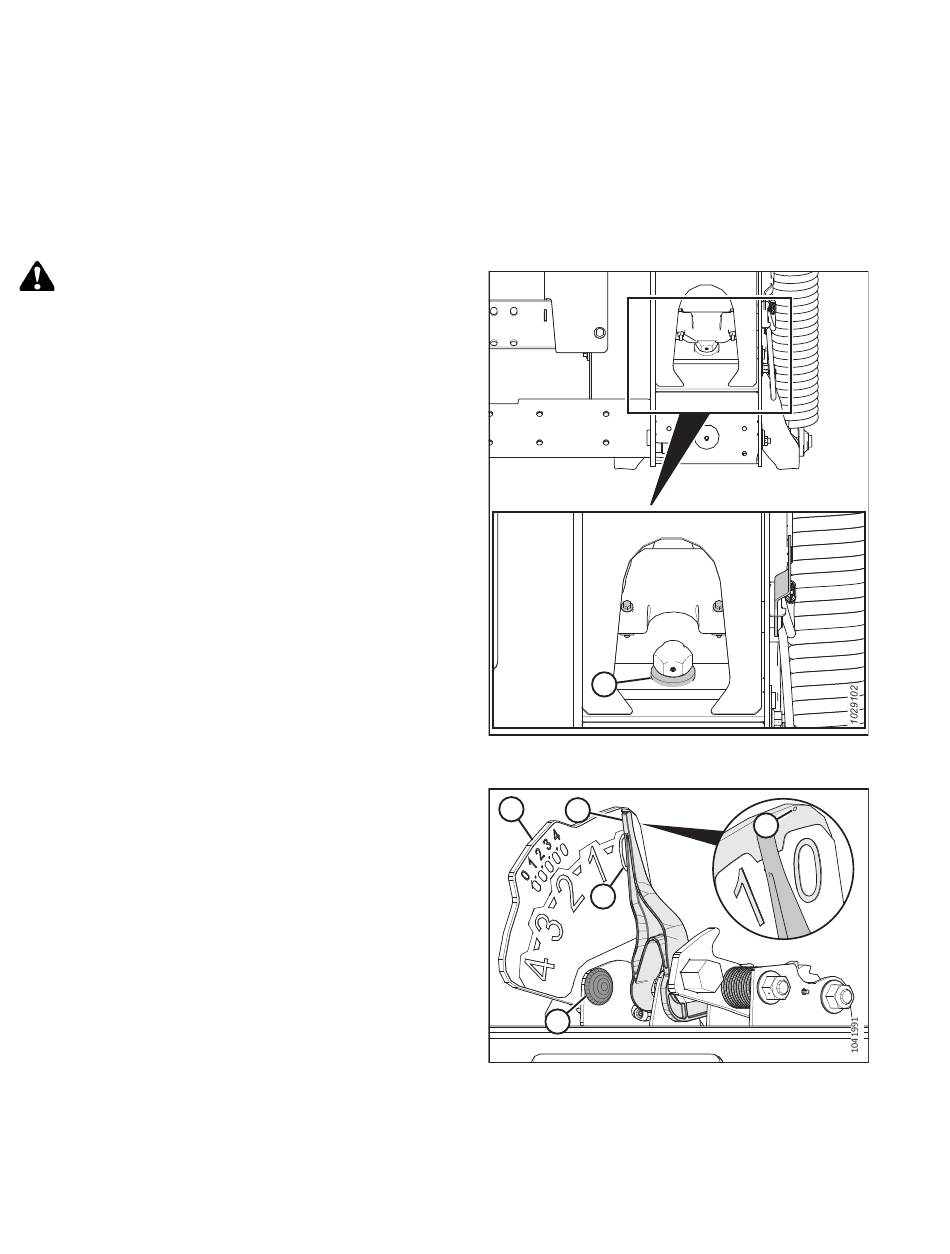

Figure 3.782: Rondelle de butée inférieure
B
C
D
A
Figure 3.783: Indicateur du flottement
E
