MacDon FlexDraper FD2 Serie Manuel D'opération page 842

13. Serrez les écrous (A) dans le schéma en croix indiqué.
Vérifiez à nouveau chaque écrou en séquence jusqu'à ce
qu'ils soient serrés à 310 Nm (229 pi-lbf).
14. Insérez la goupille d'attelage dans l'adaptateur de chape.
Fixez-la à l'aide de la goupille à anneau rabattant.
NOTE:
Les goupilles n'apparaissent pas dans l'illustration.
4.16.5 Changement de la connexion de la barre d'attelage de la chape à l'axe
La barre de remorquage de transport comprend des supports de remorquage à anneau pour chape et pour axe.
1. Retirez l'épingle à cheveux de la goupille de la chape (A) et
débranchez la chaîne (B). Rangez la goupille de chape (A)
avec l'adaptateur de chape.
2. Retirez quatre écrous, quatre boulons et huit rondelles
plates (C) de l'extrémité de la barre de remorquage.
Conservez la quincaillerie pour la réinstallation.
262629
MAINTENANCE ET ENTRETIEN

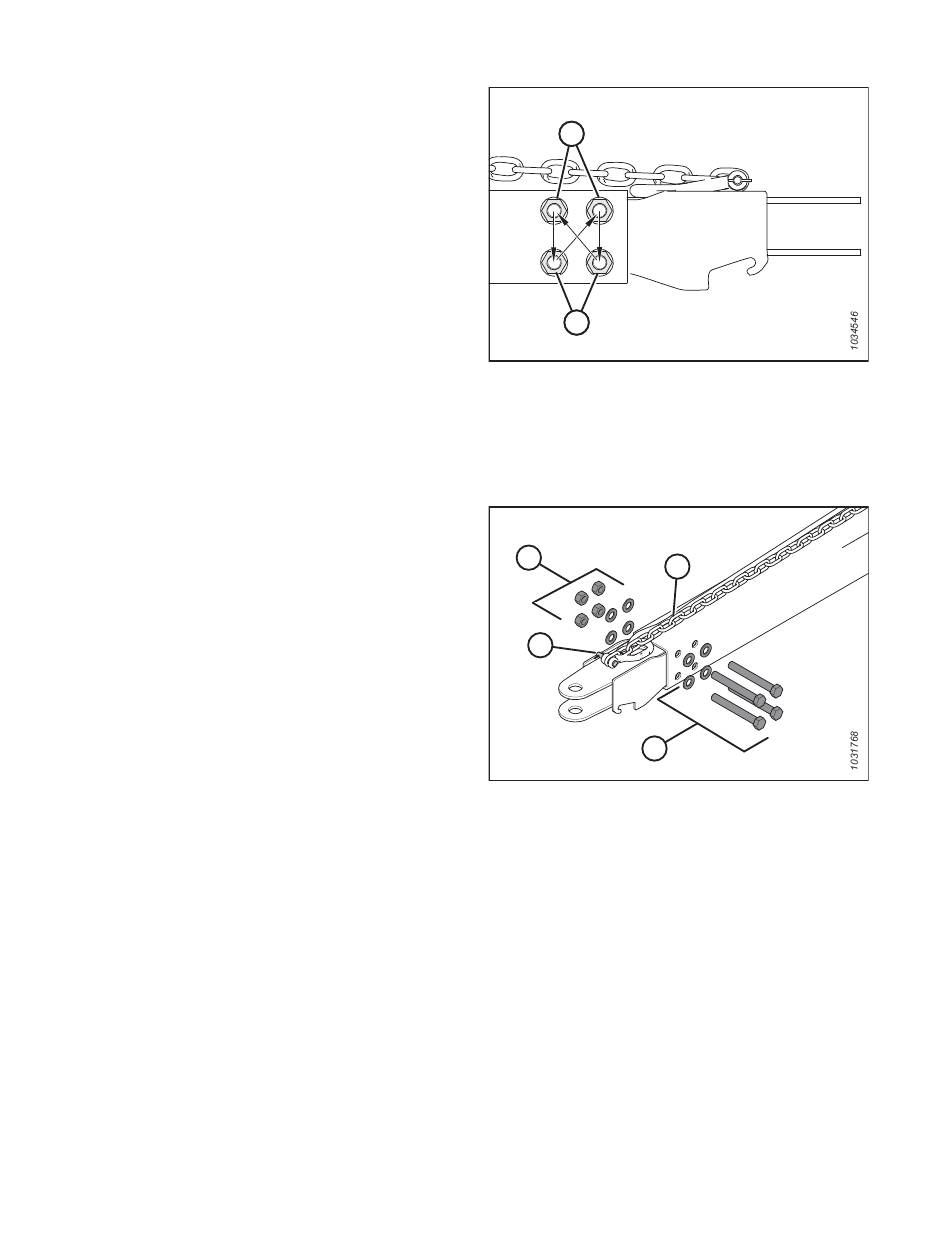

Figure 4.365: Séquence de couple
Figure 4.366: Démontage de l'adaptateur de chape
810
B A
A A
C
B
A
C
Révision A
