13. Faites tourner le boîtier du rouleau libre (A) jusqu'à ce que
les trous des languettes inférieures soient alignés avec le
trou de la languette soudée (B).
14. Appliquez du frein-filet de résistance moyenne (Loctite
243 ou équivalent) aux filets des boulons à tête creuse, puis
fixez le boîtier du rouleau à la languette soudée avec le
boulon, la rondelle et l'écrou à l'emplacement (C).
15. Alignez le trou du support moulé (D) avec les trous de la
patte supérieure du boîtier du rouleau libre (A).
16. Enduisez les filetages des boulons à tête creuse avec du
frein-filet de résistance moyenne (Loctite
équivalent), puis fixez le support moulé sur le boîtier du
rouleau avec le boulon, la rondelle et l'écrou à
l'emplacement (E).
17. Serrez les boulons (C) et (E) à un couple de
12 Nm (8,85 pi-lbf [106 po-lbf]).
IMPORTANT:
Ne serrez PAS trop les boulons (C) et (E).
18. Lubrifiez la cavité du roulement avec de la graisse, puis
installez le capot anti-poussière (A).
19. Vérifiez que l'embout graisseur fonctionne. Graissez le
roulement de rouleau libre du tapis d'alimentation jusqu'à
ce que la graisse sorte du joint. Après le graissage, essuyez
l'excédent de graisse qui se trouve sur la zone.
20. Répétez les étapes 13, page 719
droit du rouleau libre du tapis d'alimentation.
21. Fermez le tapis d'alimentation et fixez-le avec les vis (A), les
sangles de raccordement (B) et les écrous.
22. Tendez le tablier de tapis d'alimentation. Pour obtenir des
instructions, consultez
tension du transporteur d'alimentation, page
262629
MAINTENANCE ET ENTRETIEN
MD 243 ou
à 19, page 719 du côté
4.10.2 Vérification et réglage de la
706.
E
MD
A

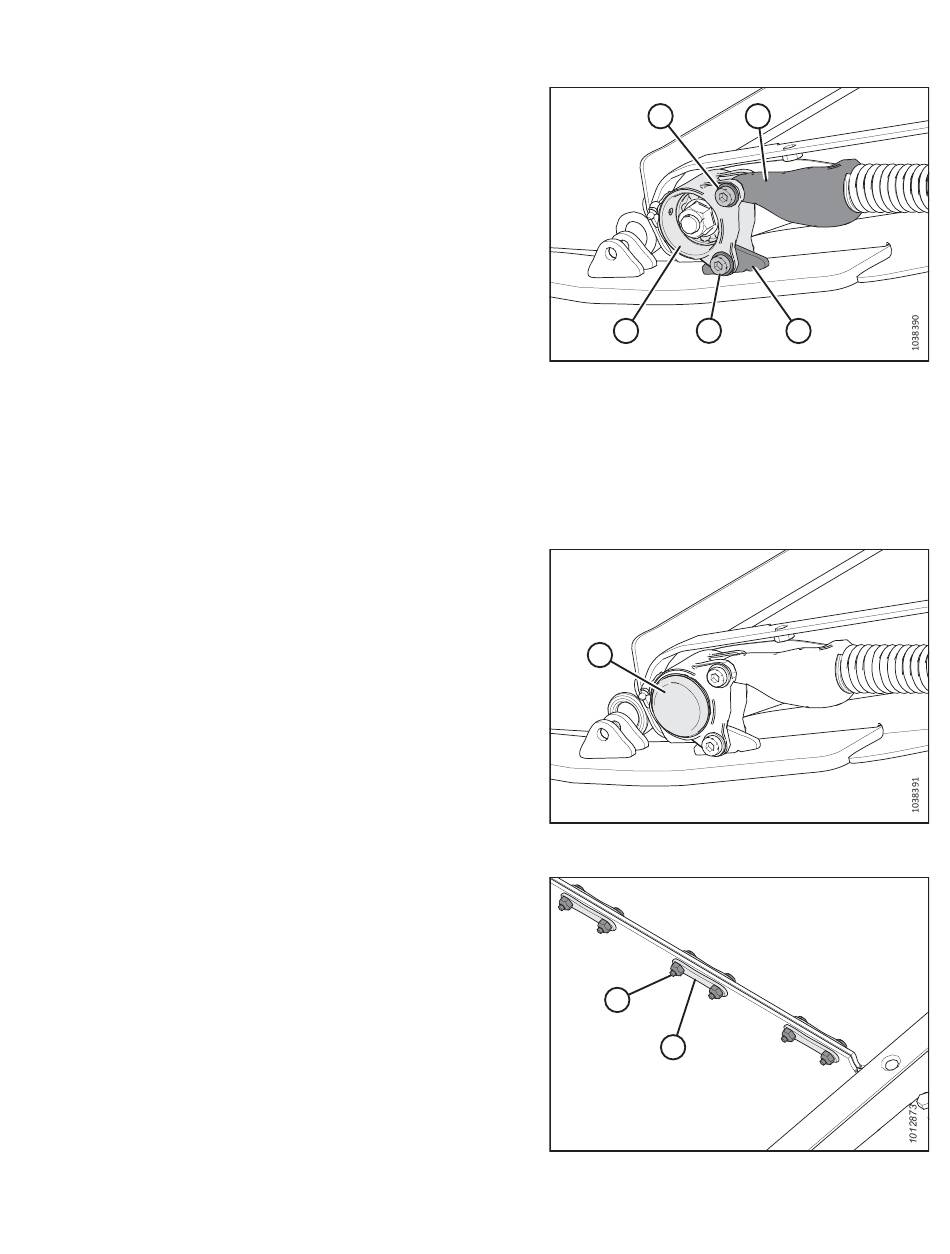

Figure 4.199: Roulement de rouleau libre gauche
