MacDon FlexDraper FD2 Serie Manuel D'opération page 134

E

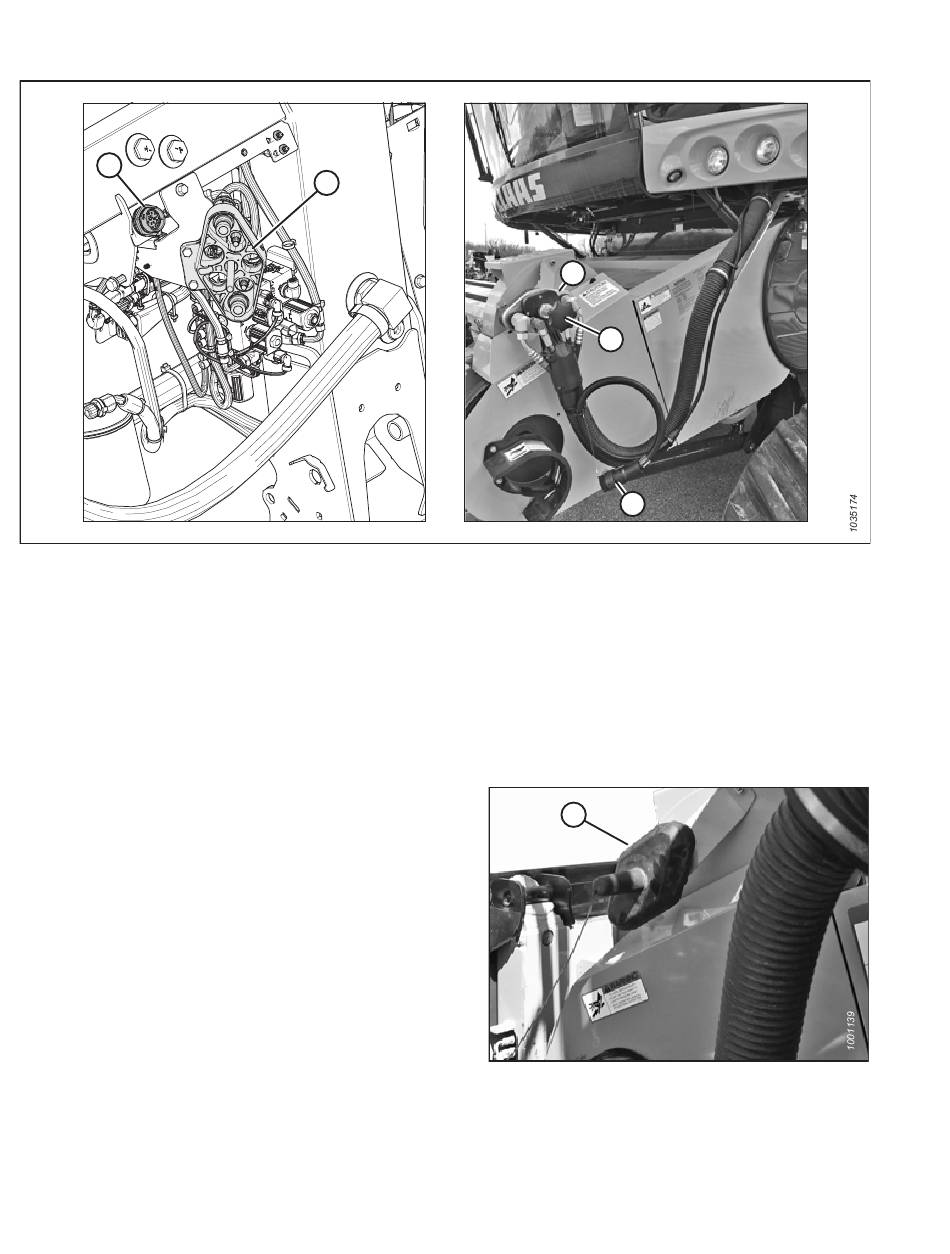

Figure 3.108: Multicoupleur et connexions électriques
9. Dévissez la poignée (A) du coupleur de la moissonneuse-batteuse (B) pour dégager le coupleur de la prise.
10. Nettoyez le coupleur (B) et la prise.
11. Installez le coupleur de la moissonneuse-batteuse (B) sur la prise (C) du module de flottement. Fixez le coupleur en
tournant le bouton (A).
12. Si les commandes en cabine MacDon sont installées : Retirez le connecteur de kit de commande en cabine C81A (D)
de l'emplacement de rangement sur la moissonneuse-batteuse et branchez-le sur la prise C81B (E) située sur le
module de flottement. Tournez le collier sur le connecteur pour le verrouiller en place.
13. Placez le couvercle de la prise du module de flottement (A)
sur la prise de la moissonneuse-batteuse, comme illustré
sur la figure 3.109, page
262629
C
102.
OPÉRATION
B
A
Figure 3.109: Capot du connecteur
102
A
D
Révision A
