Pour passer à la configuration moyenne à partir de la
configuration étroite ou ultra étroite :
Deux kits de spires (MD Nº 357233 ou B7344
nécessaires. Vous devrez remplacer l'une des longues spires (A)
54 par de courtes spires (B) et installer les doigts de vis
supplémentaires. Un total de 22 doigts de vis est recommandé
pour cette configuration.
• Pour obtenir des instructions concernant le remplacement
de la spire, consultez Retrait de la spire à vis, page 183
Installation de la spire à vis, page
• Pour obtenir des instructions concernant l'installation des
doigts, consultez 3.8.3 Installation des doigts de la vis
d'alimentation, page 193.
Pour passer à la configuration moyenne à partir de la
configuration ultra large :
Deux kits de spires (MD Nº 357233 ou B7344
nécessaires. Vous devrez installer quatre courtes spires sur les
spires soudées existantes (A) et retirer les doigts de vis
supplémentaires. Un total de 22 doigts de vis est recommandé
pour cette configuration.
• Pour obtenir des instructions concernant l'installation de la
spire, consultez Installation de la spire à vis, page
• Pour obtenir des instructions concernant le retrait des
doigts, consultez 3.8.2 Retrait des doigts de la vis
d'alimentation, page 190.
54. La quantité de longues spires existantes est 4 ou 8 selon la configuration actuelle.
262629
OPÉRATION
53 ) sont
et
185.
53
) sont
185.
177
1
A
2
A
3
B

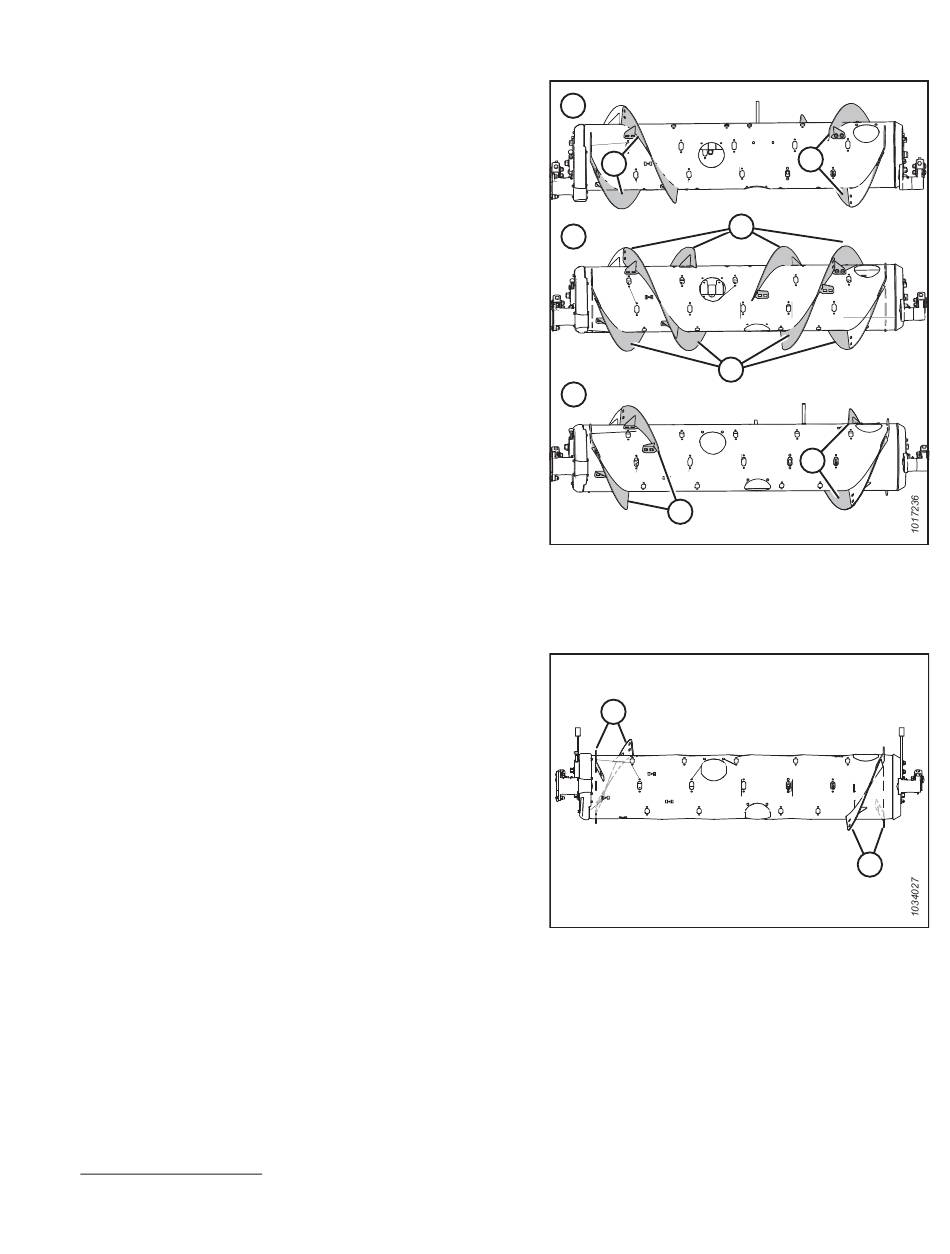

Figure 3.217: Configurations de la vis
d'alimentation – vue arrière
1 - Configuration Étroite
3 - Configuration Moyenne
A
Figure 3.218: Configuration Ultra large
A
A
B
2 - Configuration Ultra-étroite
A
Révision A
