11. Vérifiez l'écartement.
• Si l'écartement est acceptable, l'installation du rabatteur est terminée.
• Si l'écartement n'est pas acceptable, répétez les étapes
12. Dégagez les supports de sécurité du rabatteur. Pour obtenir des instructions, consultez
sécurité du rabatteur, page
Vérification du rabatteur – Doigts de couteaux courts
Les rabatteurs de doigts de lamier courts empêchent les sections de couteau de la barre de coupe de se soulever des doigts
tout en permettant au couteau de glisser. Vérifiez que les rabatteurs sont assez écartés des sections de couteau.
Pour vérifier le maintien central sur les plateformes à double couteau, reportez-vous à
les plateformes à couteau double – Doigts de lamier courts, page
DANGER
Pour éviter toute blessure corporelle ou mortelle due à un démarrage inattendu de la machine, coupez toujours le
moteur et retirez la clé du contact avant de faire des réglages sur la machine.
DANGER
Assurez-vous qu'il n'y a personne dans la zone.
AVERTISSEMENT
Pour éviter toute blessure corporelle due à la chute du rabatteur levé, enclenchez toujours les supports de sécurité du
rabatteur avant de passer dessous pour une raison quelconque.
AVERTISSEMENT
Portez des gants épais lorsque vous travaillez autour de couteaux ou que vous manipulez ceux-ci.
1. Levez complètement le rabatteur.
2. Coupez le moteur et retirez la clé du contact.
3. Enclenchez les supports de sécurité du rabatteur. Pour obtenir des instructions, consultez
de sécurité du rabatteur, page
4. Faites tourner le volant fixé au boîtier d'entraînement de
couteau pour déplacer le couteau vers l'intérieur jusqu'à ce
que les sections du couteau soient sous le rabatteur (A).
5. Appuyez sur la section du couteau avec une force d'environ
44 N (10 lbf) et utilisez une jauge d'épaisseur pour mesurer
l'écartement entre la pointe du rabatteur (B) et la section
du couteau. Assurez-vous que l'écartement est de 0,1 à
0,5 mm (0,004 à 0,020 po).
6. Si des réglages sont nécessaires, consultez
rabatteur – Doigts de couteaux courts, page
262629
MAINTENANCE ET ENTRETIEN
44.
43.
Réglage du
691.
9, page 689 à 11, page
694.
B

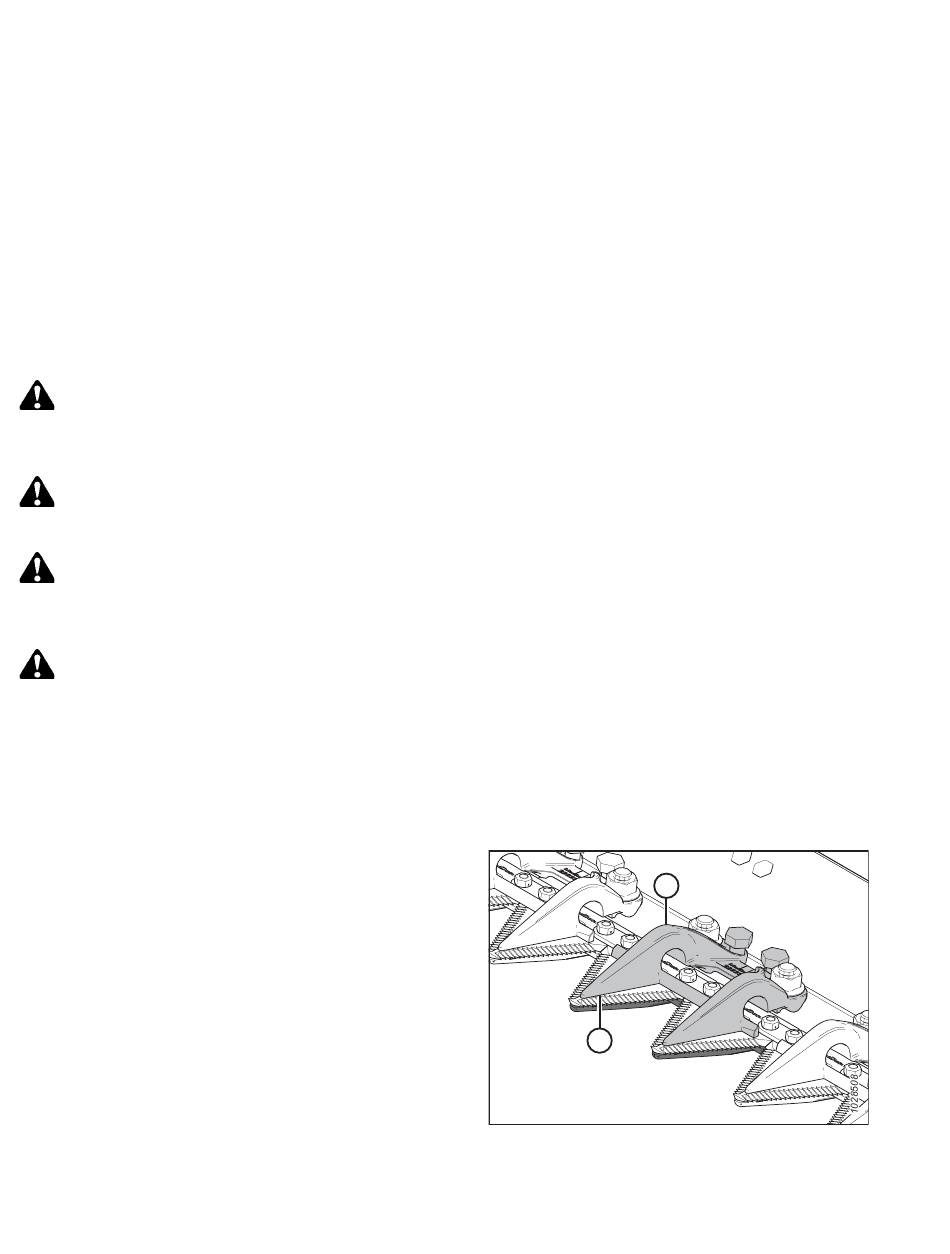

Figure 4.143: Doigts de couteau court
690
690.
Dégagement des supports de
Vérification du rabatteur central sur
Enclenchement des supports
A
