MacDon FlexDraper FD2 Serie Manuel D'opération page 739

3. Enclenchez les supports de sécurité de la plateforme. Pour obtenir des instructions, consultez le manuel d'opération de
la moissonneuse-batteuse.
Vérification de la tension du tapis d'alimentation
4. Assurez-vous que le guide du tapis (la chenille en caoutchouc sur sa face inférieure) est correctement enclenché dans
la rainure du rouleau d'entraînement et que le rouleau libre se trouve entre les guides.
5. Vérifiez la position du disque de retenue du ressort (A). Si le
tapis d'alimentation se déplace comme il faut et que les
arrêts du ressort sont positionnés correctement de chaque
côté du tapis, aucun réglage n'est nécessaire :
NOTE:
La position de départ du disque de retenue du ressort (A)
est centrée à l'intérieur de la forme en « U » sur
l'indicateur (B) ; cependant, la position du disque (A)
variera après le réglage de la capacité de suivi du tapis.
6. Si des réglages sont nécessaires, passez à l'étape
707.
Réglage de la tension du tapis d'alimentation
7. Réglez la tension du tapis en desserrant le contre-écrou (A)
et en tournant l'écrou (B) dans le sens des aiguilles d'une
montre pour l'augmenter (ou dans le sens inverse pour la
relâcher). Le disque de retenue (C) doit se trouver au milieu
de l'indicateur (D).
IMPORTANT:
Pour de petits réglages de tension, seul un côté du tapis
doit être ajusté. Pour éviter un suivi inégal du tapis lors de
réglages de tension plus conséquents, les deux côtés du
tapis devront être ajustés.
8. Si le tapis ne suit pas correctement, ajustez le disque de
retenue (C) de telle sorte qu'il ne se trouve PAS au milieu
de l'indicateur (D), mais dans la plage suivante :
• Si le disque de retenue (C) est desserré à 3 mm (1/
8 po), il se déplacera vers l'avant du tablier depuis le
centre de l'indicateur (D).
• S'il est resserré à 6 mm (1/4 po), le disque de
retenue (C) se déplacera vers l'arrière du tablier depuis
le centre de l'indicateur (D).
9. Serrez le contre-écrou (A). Assurez-vous que l'écrou de la
bride (E) est bien serré contre le support de l'indicateur.
262629
MAINTENANCE ET ENTRETIEN
7, page

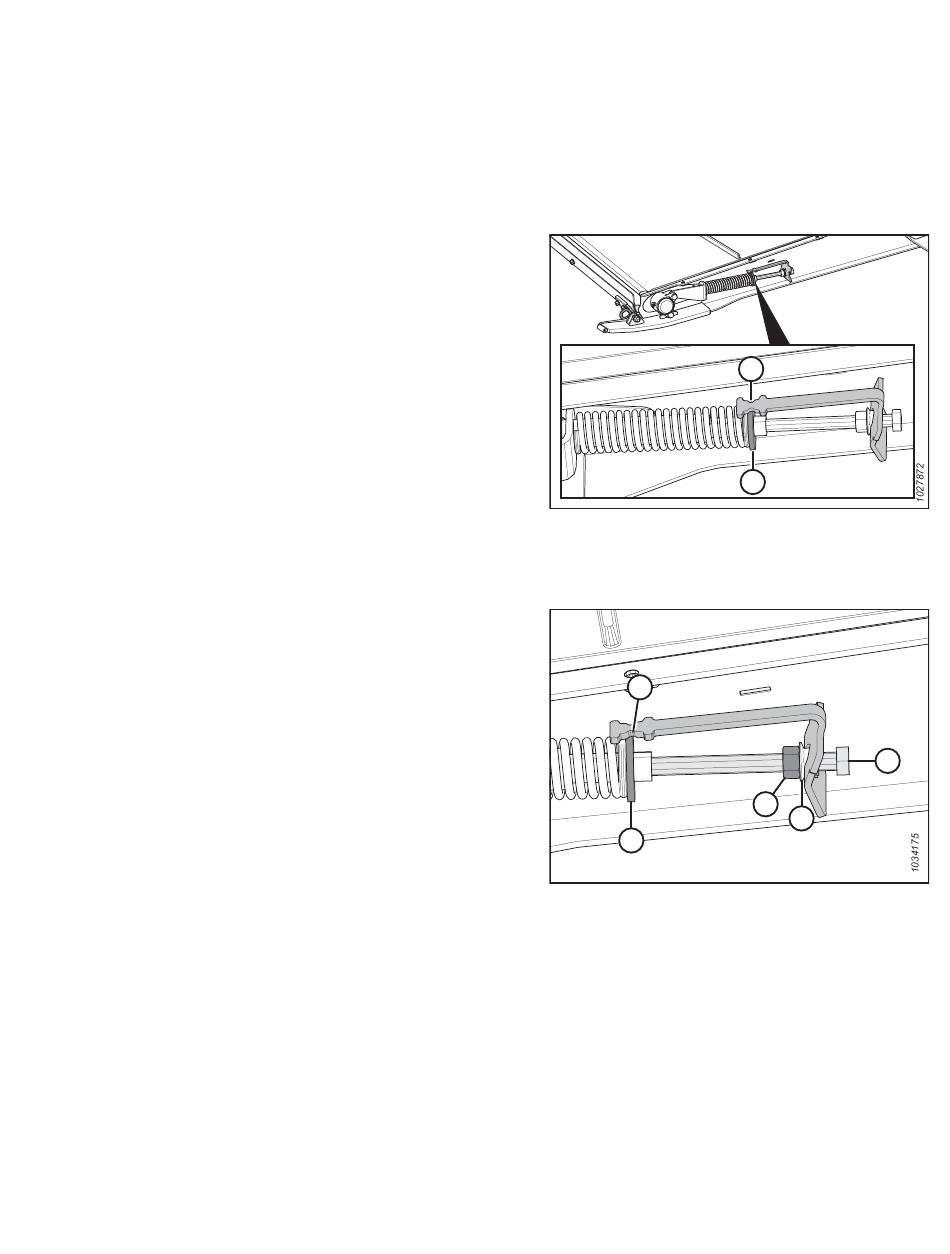

Figure 4.172: Tendeur du tapis d'alimentation
Figure 4.173: Tendeur de tapis d'aliments pour
animaux - Côté gauche
707
B
A
D
A
E
C
B
Révision A
