SYSTÈME DE CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
7. Enlevez l'axe de chape (A) du loquet de l'essieu de
transport droit.
8. Soulevez l'essieu de transport droit avec la poignée de
roue (B) jusqu'à ce que le loquet s'enclenche.
9. Appuyez sur la poignée de roue (B) pour vérifier que le
loquet est bien enclenché.
10. Bloquez le loquet en remettant en place l'axe de chape (A).
Retrait de la barre d'attelage du stockage
Lorsque vous configurez la plateforme en position de transport, vous devez retirer la barre de remorquage du tube arrière
où elle est rangée.
Extension de la barre de remorquage
1. Retirez la sangle (A) du berceau (B) pour libérer l'extension
de la barre de remorquage (C).
2. Faites pivoter l'extension de la barre de remorquage pour la
déverrouiller de la goupille (D).
3. Soulevez l'extension de la barre de remorquage (C) pour
l'éloigner de la goupille (D).
262629

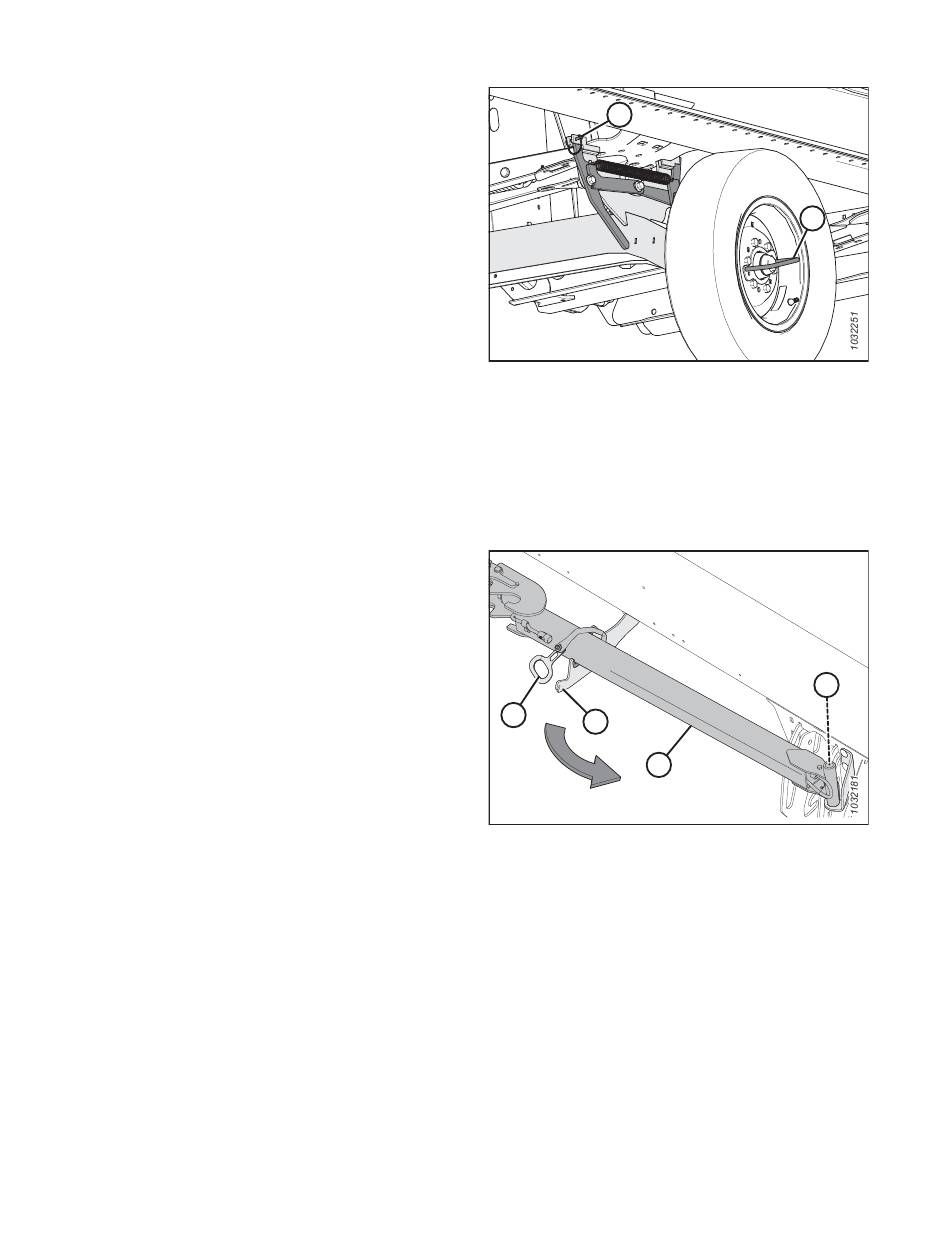

Figure 3.959: Essieu de transport droit
A
B
Figure 3.960: Stockage de l'extension de la barre de
remorquage
590
A
C
B
D
