SYSTÈME DE CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
Barre de remorquage
4. Ouvrez le capot du diviseur gauche. Pour obtenir des
instructions, consultez
46.
5. Tirez la barre de remorquage vers l'avant jusqu'à ce qu'elle
s'arrête. Soulevez la barre de remorquage pour libérer l'axe
d'arrêt (C) et le crochet (A) de l'angle de support (B), puis
tirez-la hors du tube.
NOTE:
Le tube arrière est transparent dans l'illustration.
6. Faites glisser la barre de remorquage hors du tube arrière
de la plateforme.
IMPORTANT:
Évitez tout contact avec les flexibles et conduites
hydrauliques et électriques.
Fixation de la barre de remorquage
La barre de remorquage se compose de deux sections qui rendent le rangement et la manipulation plus simples.
1. Bloquez les pneus de la plateforme avec des cales (A) pour
l'empêcher de rouler.
2. Retirez la barre de remorquage du rangement. Pour obtenir
des instructions, consultez
stockage, page 590.
3. Si vous envisagez d'installer une barre de remorquage et
une extension, passez à l'étape
envisagez d'installer seulement une barre de remorquage,
passez à l'étape 18, page
262629
Ouverture du capot du diviseur, page
Retrait de la barre d'attelage du
4, page 592. Si vous
593.

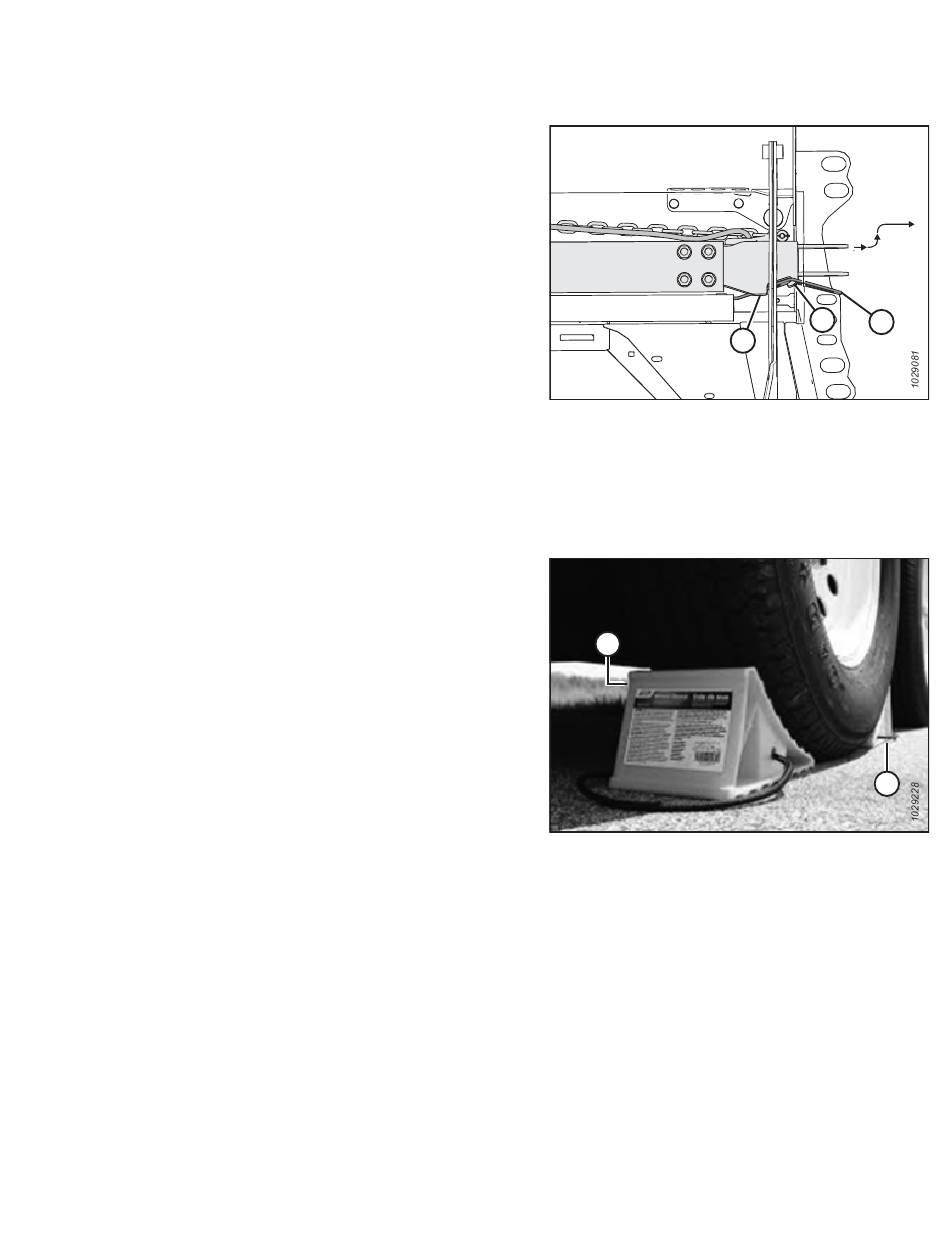

Figure 3.961: Rangement de la barre de remorquage
A
Figure 3.962: Blocage des pneus
591
A
B
C
A
