MacDon FlexDraper FD2 Serie Manuel D'opération page 119

10. Placez le multicoupleur (A) sur la plaque de stockage (B) de
la moissonneuse-batteuse.
11. Placez le connecteur électrique (C) dans la cuvette de
rangement (D).
12. Si vous avez débranché le connecteur de commande en
cabine C81A MacDon de la prise C81B, rangez-le dans son
emplacement sur la moissonneuse-batteuse.
13. Poussez la poignée (A) en position fermée sur la prise du
module de flottement jusqu'à ce que le bouton de
verrouillage (B) se détache. Fermez le capot.
14. Relevez le levier (A), puis tirez et abaissez la poignée (B)
pour dégager le verrou du module de flottement/du
convoyeur (C).
15. Abaissez le convoyeur jusqu'à ce qu'il se dégage du support
du module de flottement.
16. Reculez lentement la moissonneuse-batteuse pour
l'éloigner du module de flottement.
262629
OPÉRATION
A
D
C

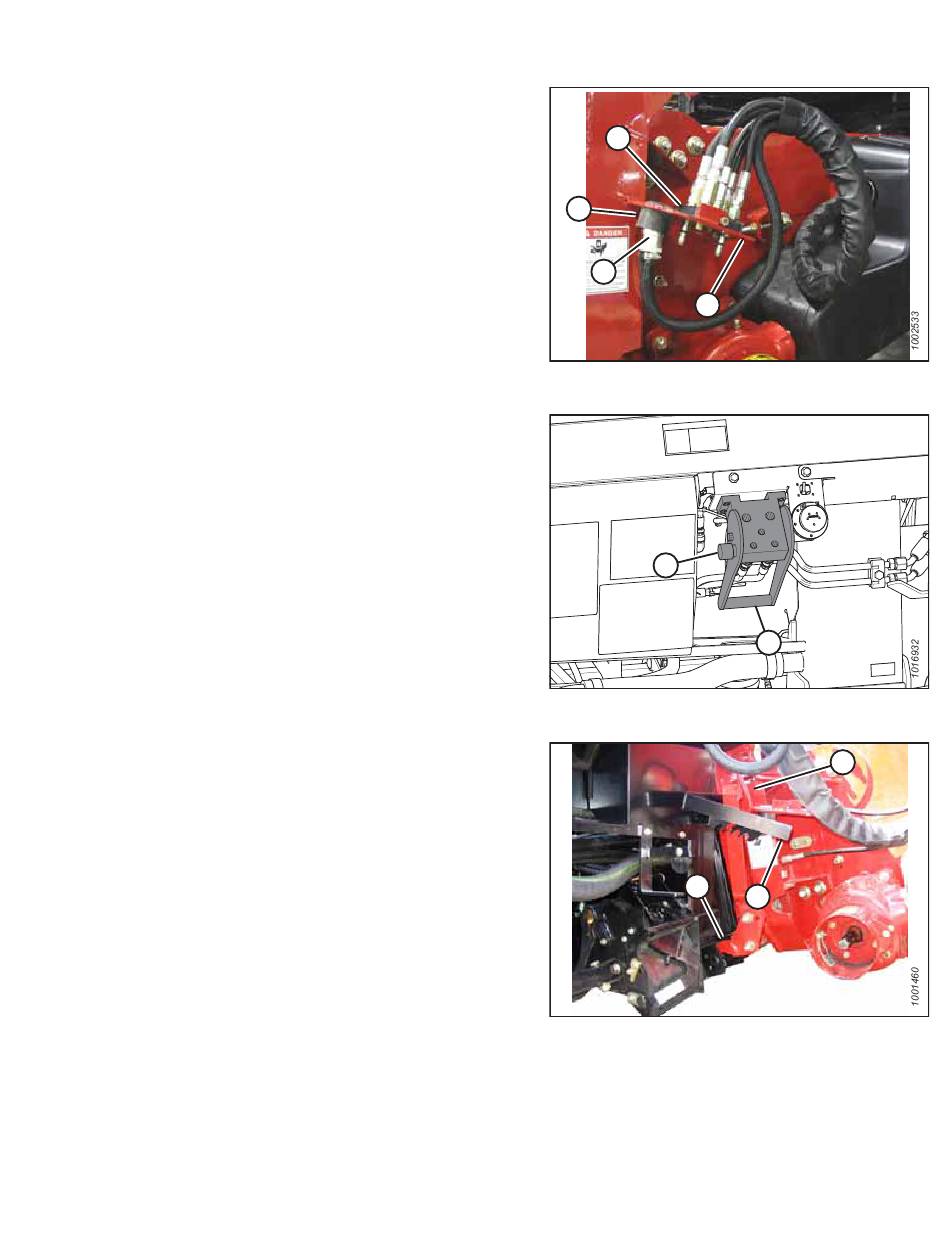

Figure 3.82: Rangement du multicoupleur
Figure 3.83: Prise du module de flottement
Figure 3.84: Verrous du convoyeur
87
B
B
A
B
C
A
Révision A
